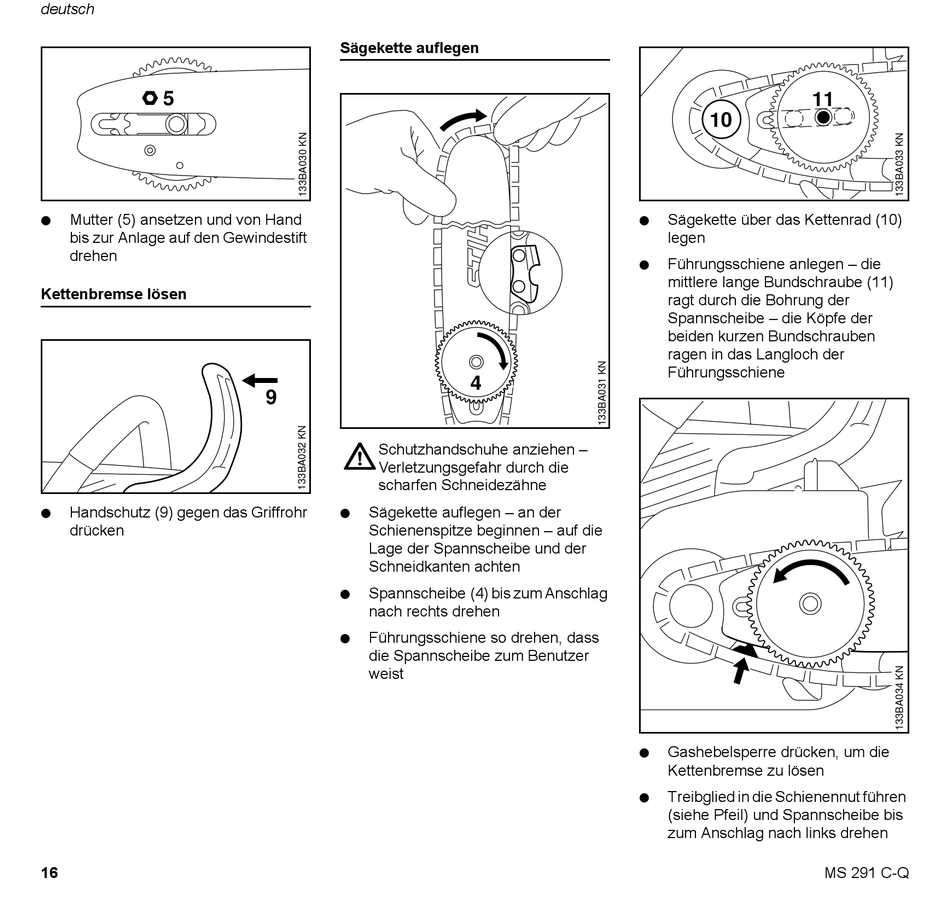

Stihl MS 291 C-Q Gebrauchsanleitung Seite 18

deutsch
5
N Mutter (5) ansetzen und von Hand
bis zur Anlage auf den Gewindestift
drehen
Kettenbremse lösen
N Handschutz (9) gegen das Griffrohr
drücken
16
Sägekette auflegen
9
Schutzhandschuhe anziehen –
Verletzungsgefahr durch die
scharfen Schneidezähne
N Sägekette auflegen – an der
Schienenspitze beginnen – auf die
Lage der Spannscheibe und der
Schneidkanten achten
N Spannscheibe (4) bis zum Anschlag
nach rechts drehen
N Führungsschiene so drehen, dass
die Spannscheibe zum Benutzer
weist
N
N
4
N
N
11
10
Sägekette über das Kettenrad (10)
legen
Führungsschiene anlegen – die
mittlere lange Bundschraube (11)
ragt durch die Bohrung der
Spannscheibe – die Köpfe der
beiden kurzen Bundschrauben
ragen in das Langloch der
Führungsschiene
Gashebelsperre drücken, um die
Kettenbremse zu lösen
Treibglied in die Schienennut führen
(siehe Pfeil) und Spannscheibe bis
zum Anschlag nach links drehen
MS 291 C-Q
