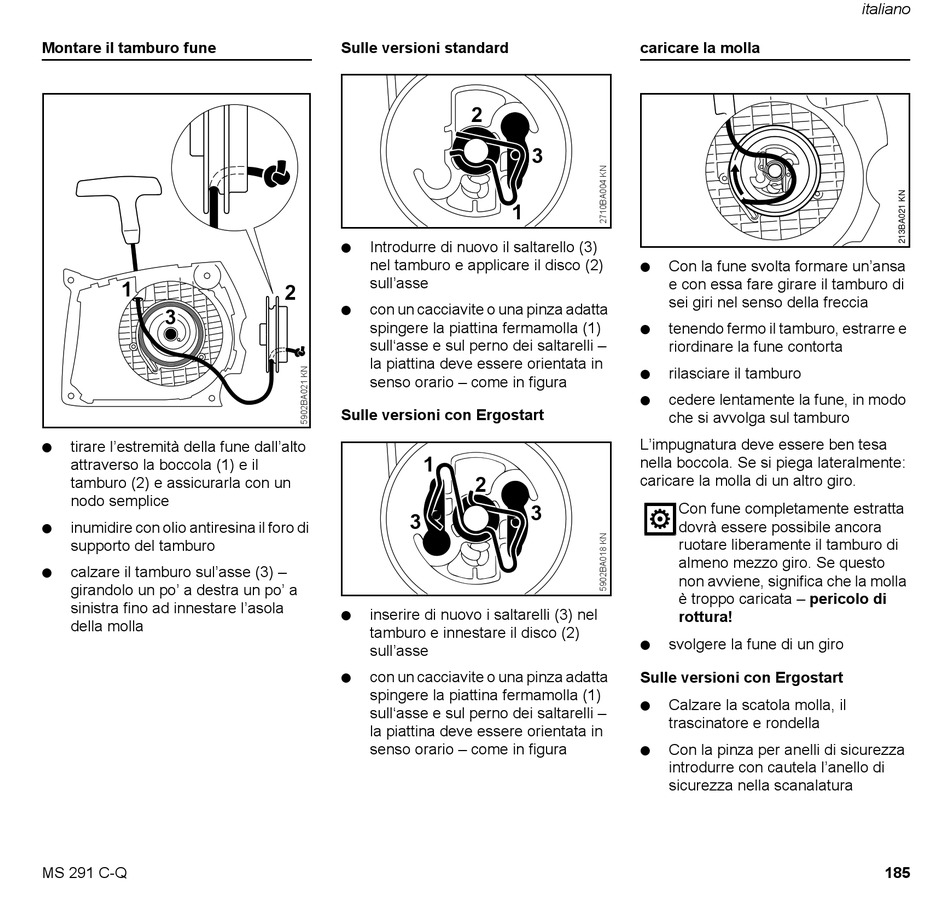

Montare il tamburo fune
1
3
N tirare l'estremità della fune dall'alto
attraverso la boccola (1) e il
tamburo (2) e assicurarla con un
nodo semplice
N
inumidire con olio antiresina il foro di
supporto del tamburo
N calzare il tamburo sul'asse (3) –
girandolo un po' a destra un po' a
sinistra fino ad innestare l'asola
della molla
MS 291 C-Q
Sulle versioni standard
N Introdurre di nuovo il saltarello (3)
nel tamburo e applicare il disco (2)
sull'asse
2
N con un cacciavite o una pinza adatta
spingere la piattina fermamolla (1)
sull'asse e sul perno dei saltarelli –
la piattina deve essere orientata in
senso orario – come in figura
Sulle versioni con Ergostart
1
3
N inserire di nuovo i saltarelli (3) nel
tamburo e innestare il disco (2)
sull'asse
N con un cacciavite o una pinza adatta
spingere la piattina fermamolla (1)
sull'asse e sul perno dei saltarelli –
la piattina deve essere orientata in
senso orario – come in figura
caricare la molla
2
3
1
N
N
N
N
L'impugnatura deve essere ben tesa
nella boccola. Se si piega lateralmente:
caricare la molla di un altro giro.
2
3
N
Sulle versioni con Ergostart
N
N
Con la fune svolta formare un'ansa
e con essa fare girare il tamburo di
sei giri nel senso della freccia
tenendo fermo il tamburo, estrarre e
riordinare la fune contorta
rilasciare il tamburo
cedere lentamente la fune, in modo
che si avvolga sul tamburo
Con fune completamente estratta
dovrà essere possibile ancora
ruotare liberamente il tamburo di
almeno mezzo giro. Se questo
non avviene, significa che la molla
è troppo caricata – pericolo di
rottura!
svolgere la fune di un giro
Calzare la scatola molla, il
trascinatore e rondella
Con la pinza per anelli di sicurezza
introdurre con cautela l'anello di
sicurezza nella scanalatura
