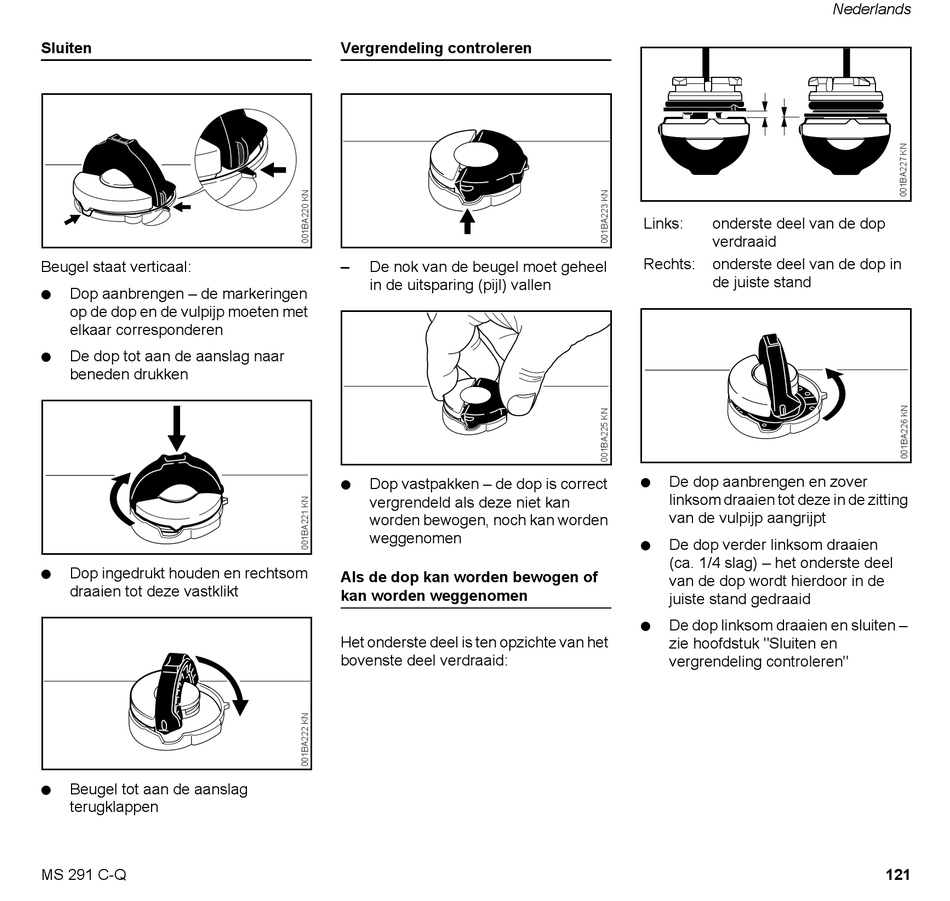

Sluiten
Beugel staat verticaal:
N Dop aanbrengen – de markeringen
op de dop en de vulpijp moeten met
elkaar corresponderen
N De dop tot aan de aanslag naar
beneden drukken
N Dop ingedrukt houden en rechtsom
draaien tot deze vastklikt
N Beugel tot aan de aanslag
terugklappen
MS 291 C-Q
Vergrendeling controleren
– De nok van de beugel moet geheel
in de uitsparing (pijl) vallen
N Dop vastpakken – de dop is correct
vergrendeld als deze niet kan
worden bewogen, noch kan worden
weggenomen
Als de dop kan worden bewogen of
kan worden weggenomen
Het onderste deel is ten opzichte van het
bovenste deel verdraaid:
Links: onderste deel van de dop
verdraaid
Rechts: onderste deel van de dop in
de juiste stand
N De dop aanbrengen en zover
linksom draaien tot deze in de zitting
van de vulpijp aangrijpt
N De dop verder linksom draaien
(ca. 1/4 slag) – het onderste deel
van de dop wordt hierdoor in de
juiste stand gedraaid
N De dop linksom draaien en sluiten –
zie hoofdstuk "Sluiten en
vergrendeling controleren"
Nederlands
121
