Nederlands

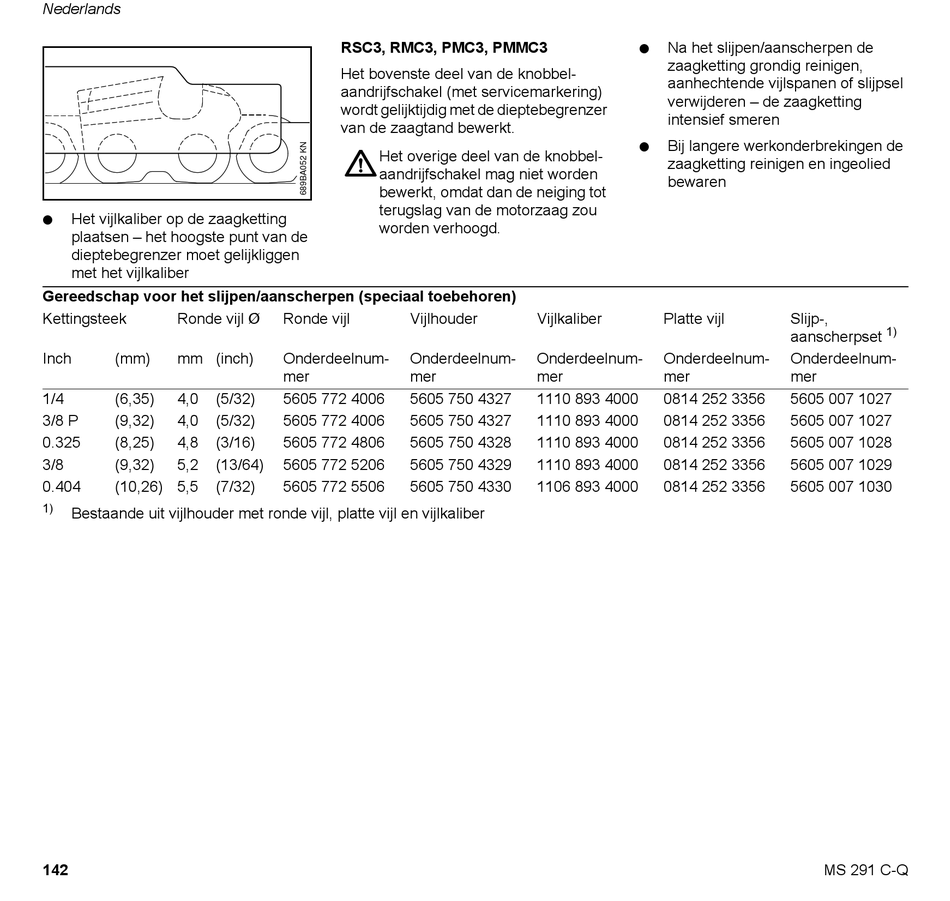

N Het vijlkaliber op de zaagketting
plaatsen – het hoogste punt van de
dieptebegrenzer moet gelijkliggen
met het vijlkaliber
Gereedschap voor het slijpen/aanscherpen (speciaal toebehoren)
Kettingsteek Ronde vijl ^
Inch (mm) mm (inch)
1/4 (6,35) 4,0 (5/32)
3/8 P (9,32) 4,0 (5/32)
0.325 (8,25) 4,8 (3/16)
3/8 (9,32) 5,2 (13/64)
0.404 (10,26) 5,5 (7/32)
1)
Bestaande uit vijlhouder met ronde vijl, platte vijl en vijlkaliber
142
RSC3, RMC3, PMC3, PMMC3
Het bovenste deel van de knobbel-
aandrijfschakel (met servicemarkering)
wordt gelijktijdig met de dieptebegrenzer
van de zaagtand bewerkt.
Het overige deel van de knobbel-
aandrijfschakel mag niet worden
bewerkt, omdat dan de neiging tot
terugslag van de motorzaag zou
worden verhoogd.
Ronde vijl Vijlhouder
Onderdeelnum- Onderdeelnum-
mer mer
5605 772 4006 5605 750 4327
5605 772 4006 5605 750 4327
5605 772 4806 5605 750 4328
5605 772 5206 5605 750 4329
5605 772 5506 5605 750 4330
N
Na het slijpen/aanscherpen de
zaagketting grondig reinigen,
aanhechtende vijlspanen of slijpsel
verwijderen – de zaagketting
intensief smeren
N Bij langere werkonderbrekingen de
zaagketting reinigen en ingeolied
bewaren
Vijlkaliber Platte vijl
Onderdeelnum- Onderdeelnum-
mer mer
1110 893 4000 0814 252 3356
1110 893 4000 0814 252 3356
1110 893 4000 0814 252 3356
1110 893 4000 0814 252 3356
1106 893 4000 0814 252 3356
Slijp-,
1)
aanscherpset
Onderdeelnum-
mer
5605 007 1027
5605 007 1027
5605 007 1028
5605 007 1029
5605 007 1030
MS 291 C-Q
