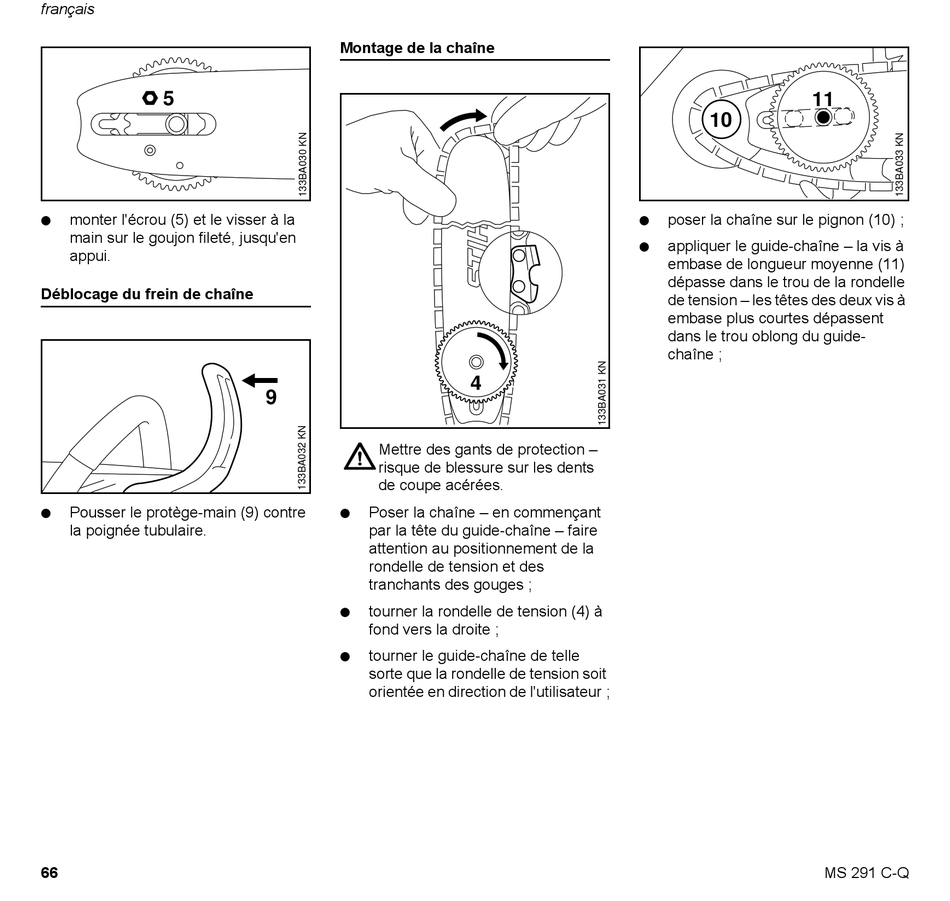

Stihl MS 291 C-Q Gebrauchsanleitung Seite 68

français
5
N monter l'écrou (5) et le visser à la
main sur le goujon fileté, jusqu'en
appui.
Déblocage du frein de chaîne
N Pousser le protège-main (9) contre
la poignée tubulaire.
66
Montage de la chaîne
9
Mettre des gants de protection –
risque de blessure sur les dents
de coupe acérées.
N Poser la chaîne – en commençant
par la tête du guide-chaîne – faire
attention au positionnement de la
rondelle de tension et des
tranchants des gouges ;
N tourner la rondelle de tension (4) à
fond vers la droite ;
N tourner le guide-chaîne de telle
sorte que la rondelle de tension soit
orientée en direction de l'utilisateur ;
N
N
4
11
10
poser la chaîne sur le pignon (10) ;
appliquer le guide-chaîne – la vis à
embase de longueur moyenne (11)
dépasse dans le trou de la rondelle
de tension – les têtes des deux vis à
embase plus courtes dépassent
dans le trou oblong du guide-
chaîne ;
MS 291 C-Q
