italiano

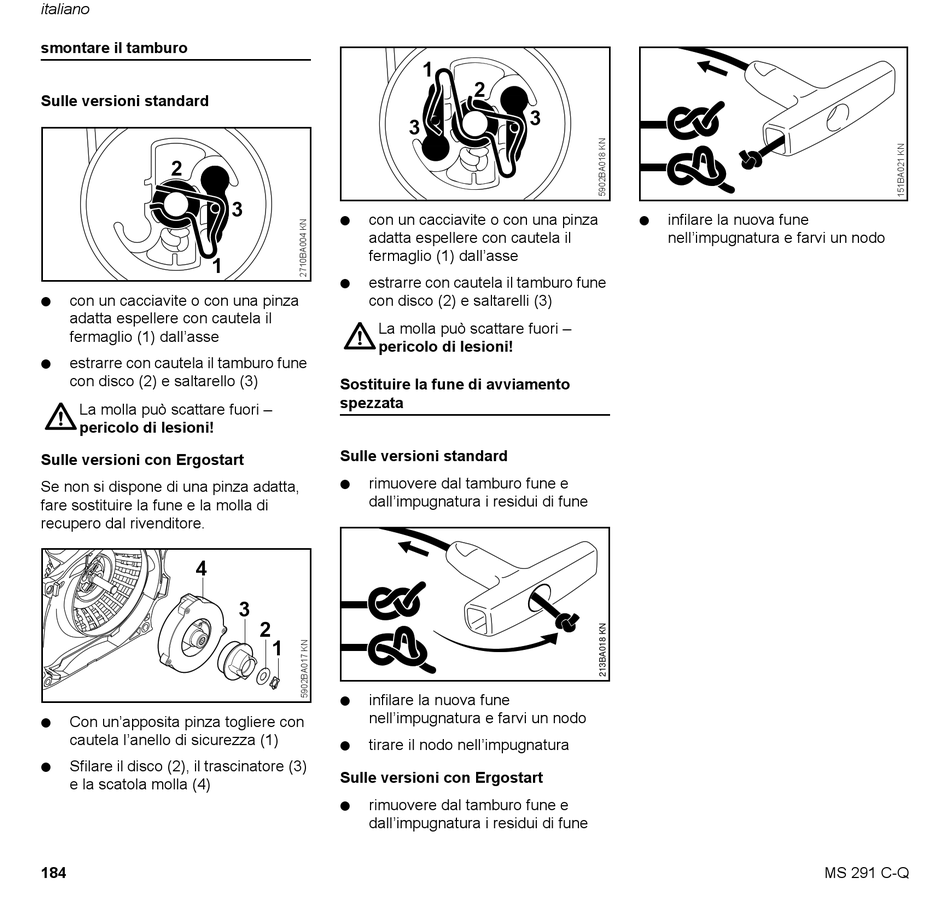

smontare il tamburo
Sulle versioni standard
2
1
N con un cacciavite o con una pinza
adatta espellere con cautela il
fermaglio (1) dall'asse
N estrarre con cautela il tamburo fune
con disco (2) e saltarello (3)
La molla può scattare fuori –
pericolo di lesioni!
Sulle versioni con Ergostart
Se non si dispone di una pinza adatta,
fare sostituire la fune e la molla di
recupero dal rivenditore.
4
N Con un'apposita pinza togliere con
cautela l'anello di sicurezza (1)
N Sfilare il disco (2), il trascinatore (3)
e la scatola molla (4)
184
3
3
N con un cacciavite o con una pinza
adatta espellere con cautela il
fermaglio (1) dall'asse
N estrarre con cautela il tamburo fune
con disco (2) e saltarelli (3)
La molla può scattare fuori –
pericolo di lesioni!
Sostituire la fune di avviamento
spezzata
Sulle versioni standard
N rimuovere dal tamburo fune e
dall'impugnatura i residui di fune
3
2
1
N
infilare la nuova fune
nell'impugnatura e farvi un nodo
N tirare il nodo nell'impugnatura
Sulle versioni con Ergostart
N rimuovere dal tamburo fune e
dall'impugnatura i residui di fune
1
2
3
N infilare la nuova fune
nell'impugnatura e farvi un nodo
MS 291 C-Q
