Elektrische Installation
4
4

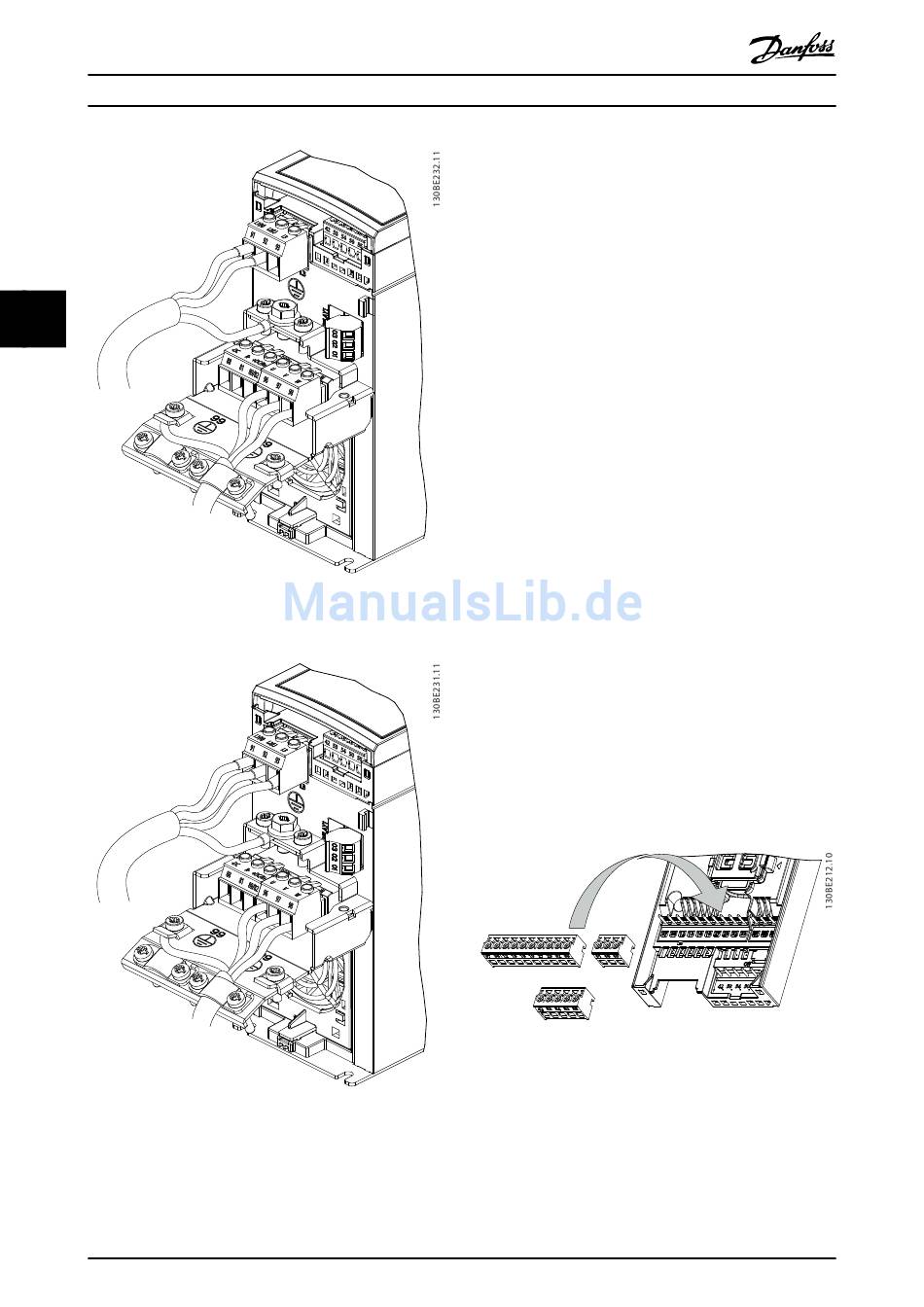

Abbildung 4.6 Netz-, Motor- und Erdanschluss für
1-phasige Einheiten
Abbildung 4.7 Netz-, Motor- und Erdanschluss für 3-phasige
Einheiten
16
®
VLT
Midi Drive FC 280
4.7 Netzanschluss
Vorgehensweise
4.8 Steuerkabel
4.8.1 Steuerklemmentypen
Abbildung 4.8 zeigt die steckbaren Anschlüsse des Frequen-
zumrichters. Tabelle 4.1 und Tabelle 4.2 fasst
Klemmenfunktionen und Werkseinstellungen zusammen.
Abbildung 4.8 Anordnung der Steuerklemmen
Danfoss A/S © 11/2015 Alle Rechte vorbehalten.
•
Wählen Sie die Querschnitte der Kabel anhand
des Eingangsstroms des Frequenzumrichters.
Maximaler Kabelquerschnitt siehe
Kapitel 9.1 Elektrische Daten.
•
Befolgen Sie bezüglich der Kabelquerschnitte
örtliche und nationale Vorschriften.
1.
Schließen Sie die AC-Eingangsleistungskabel an
die Klemmen N und L für 1-phasige Einheiten
(siehe Abbildung 4.6) oder an die Klemmen L1, L2
und L3 für 3-phasige Einheiten (siehe
Abbildung 4.7) an.
2.
Schließen Sie je nach Konfiguration der Geräte
die Eingangsleistung an die Netzeingangs-
klemmen oder den Netztrennschalter an.
3.
Erden Sie das Kabel gemäß den Erdungsanwei-
sungen in Kapitel 4.3 Erdung.
4.
Versorgt ein IT-Netz, eine potenzialfreie Dreieck-
schaltung oder ein TT/TN-S-Netz mit geerdetem
Zweig (geerdete Dreieckschaltung) den Frequen-
zumrichter, so stellen Sie sicher, dass die
Schraube des EMV-Filters entfernt wird, um
Beschädigungen des Zwischenkreises zu
vermeiden und die Erdungskapazität gemäß IEC
61800-3 zu verringern.
1
2
3
MG07A103
