Mechanische Installation
3 Mechanische Installation
3.1 Auspacken
3.1.1 Gelieferte Teile
Die mitgelieferten Teile können je nach Produktkonfigu-
ration unterschiedlich sein.
•
Überprüfen Sie, dass die mitgelieferten Teile und
die Informationen auf dem Typenschild mit der
Bestellbestätigung übereinstimmen.
•
Überprüfen Sie die Verpackung und den Frequen-
zumrichter per Sichtprüfung auf Beschädigungen,
die eine unsachgemäße Handhabung beim
Versand verursacht hat. Erheben Sie ggf.
gegenüber der Spedition Anspruch auf Schadens-
ersatz. Behalten Sie beschädigte Teile bis zur
Klärung ein.
VLT
Midi Drive
1
www.danfoss.com
2
T/C: FC-280PK55T4E20H1BXCXXXSXXXXA6
3
P/N: 134U2993
S/N: 000000G000
0.55kW 0.75HP
4
IN: 3x380-480V 50/60Hz, 1.6/1.3A
OUT: 3x0-Vin 0-500Hz, 1.7/1.6A (Tamb. 45˚C)
5
Enclosure: CHASSIS/IP20
6
76X1 E134261 Ind.contr.Eq. See manual for prefuse
US LISTED
R
CAUTION:
SEE MANUAL
WARNING:
STORED CHARGE DO NOT TOUCH UNTILL 4 MIN. AFTER
DISCONNECTION
RISK OF ELECTRIC SHOCK-DUAL SUPPLY DISCONNECT MAINS
AND LOADSHARING BEFORE SERVICE
11
1
Typencode
2
Bestellnummer
3
Nennleistung
Eingangsspannung, -frequenz und -strom (bei niedrigen/
4
hohen Spannungen)
Ausgangsspannung, -frequenz und -strom (bei niedrigen/
5
hohen Spannungen)
6
Baugröße und Schutzart
7
Entsorgung
8
CE-Zeichen
9
Seriennummer
10
Funktionale Sicherheit
11
Nennwert der Umgebungstemperatur
12
Entladezeit (Warnung)

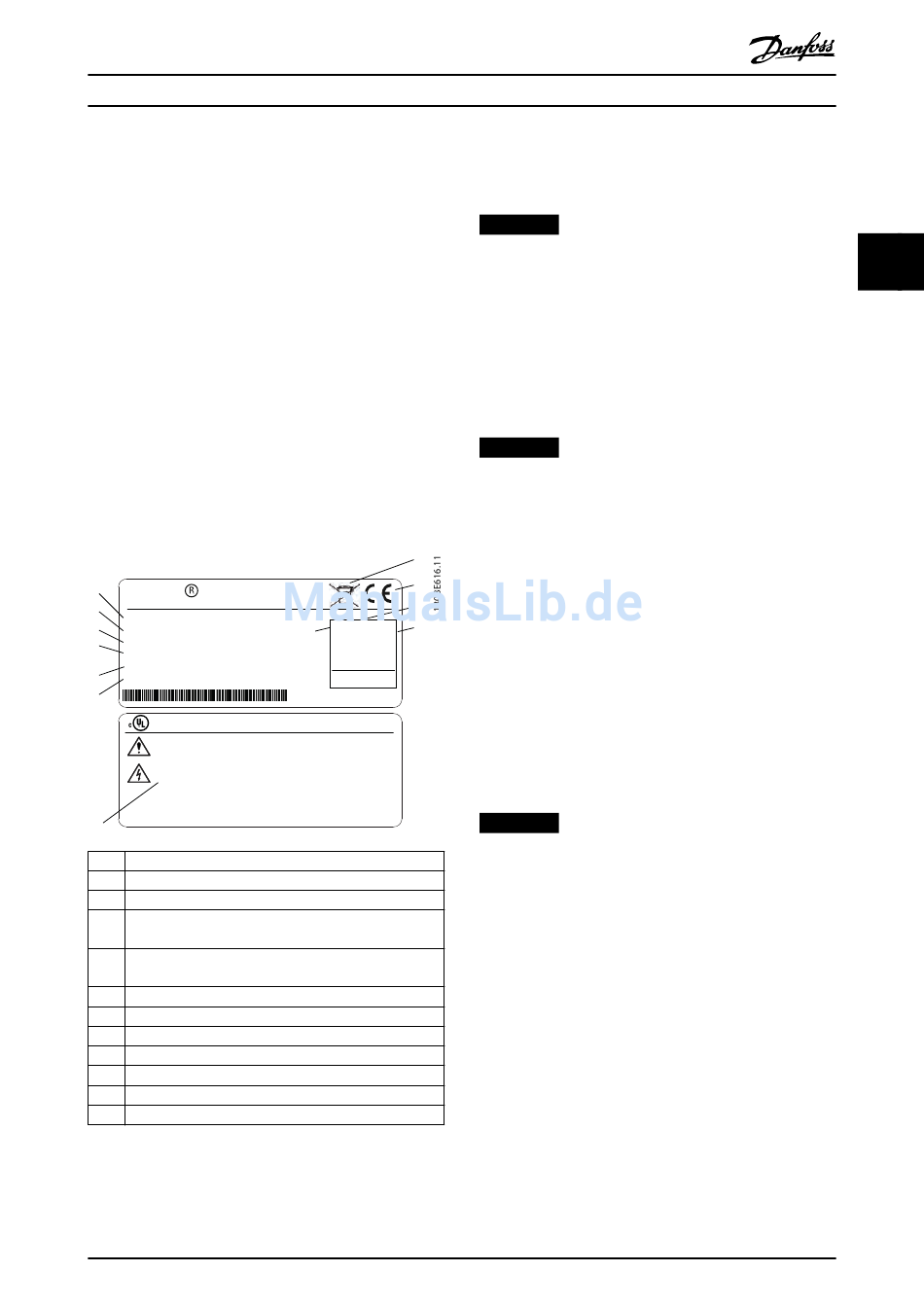

Abbildung 3.1 Produkttypenschild (Beispiel)
MG07A103
Produkthandbuch
7
8
9
Functional
10
Safety
Type
Approved
www.tuv.com
ID 1234567890
MADE BY DANFOSS IN CHINA
Danfoss A/S © 11/2015 Alle Rechte vorbehalten.
HINWEIS
Entfernen Sie das Typenschild nicht vom Frequenzum-
richter (Verlust des Garantieanspruchs).
3.1.2 Lagerung
Vergewissern Sie sich, dass die Lageranforderungen erfüllt
sind. Weitere Informationen hierzu finden Sie unter
Kapitel 9.4 Umgebungsbedingungen.
3.2 Installationsumgebung
HINWEIS
Stellen Sie in Umgebungen mit Aerosol-Flüssigkeiten,
Partikeln oder korrosionsfördernden Gasen sicher, dass
die Schutzart der Geräte der Installationsumgebung
entspricht. Eine Nichterfüllung der Anforderungen von
bestimmten Umgebungsbedingungen kann zu einer
Reduzierung der Lebensdauer des Frequenzumrichters
führen. Stellen Sie sicher, dass alle Anforderungen
hinsichtlich Luftfeuchtigkeit, Temperatur und Höhenlage
erfüllt werden.
Vibrationen und Erschütterungen
Der Frequenzumrichter entspricht den Anforderungen für
Geräte zur Wandmontage, sowie bei Montage an Maschi-
nengestellen oder in Schaltschränken.
Detaillierte Spezifikationen zu Umgebungsbedingungen
finden Sie unter Kapitel 9.4 Umgebungsbedingungen.
3.3 Montage
HINWEIS
Eine unsachgemäße Montage kann zu Überhitzung und
einer reduzierten Leistung führen.
Kühlung
•
Stellen Sie sicher, dass über und unter dem
Frequenzumrichter zur Luftzirkulation ein Abstand
von mindestens 100 mm vorhanden ist.
Heben
•
Prüfen Sie das Gewicht des Frequenzumrichters,
um ein sicheres Heben zu gewährleisten, siehe
Kapitel 9.9 Baugrößen, Nennleistungen und
Abmessungen.
•
Vergewissern Sie sich, dass die Hebevorrichtung
für die Aufgabe geeignet ist.
•
Planen Sie ggf. zum Transportieren des Geräts ein
Hebezeug, einen Kran oder einen Gabelstapler
mit der entsprechenden Tragfähigkeit ein.
3
3
7
