Inbetriebnahme
1
A
Setup 1
2
Status
4
B
Menu
9
C
On
OK
6
Warn
Alarm
8
O
Hand
D
Reset
On
13

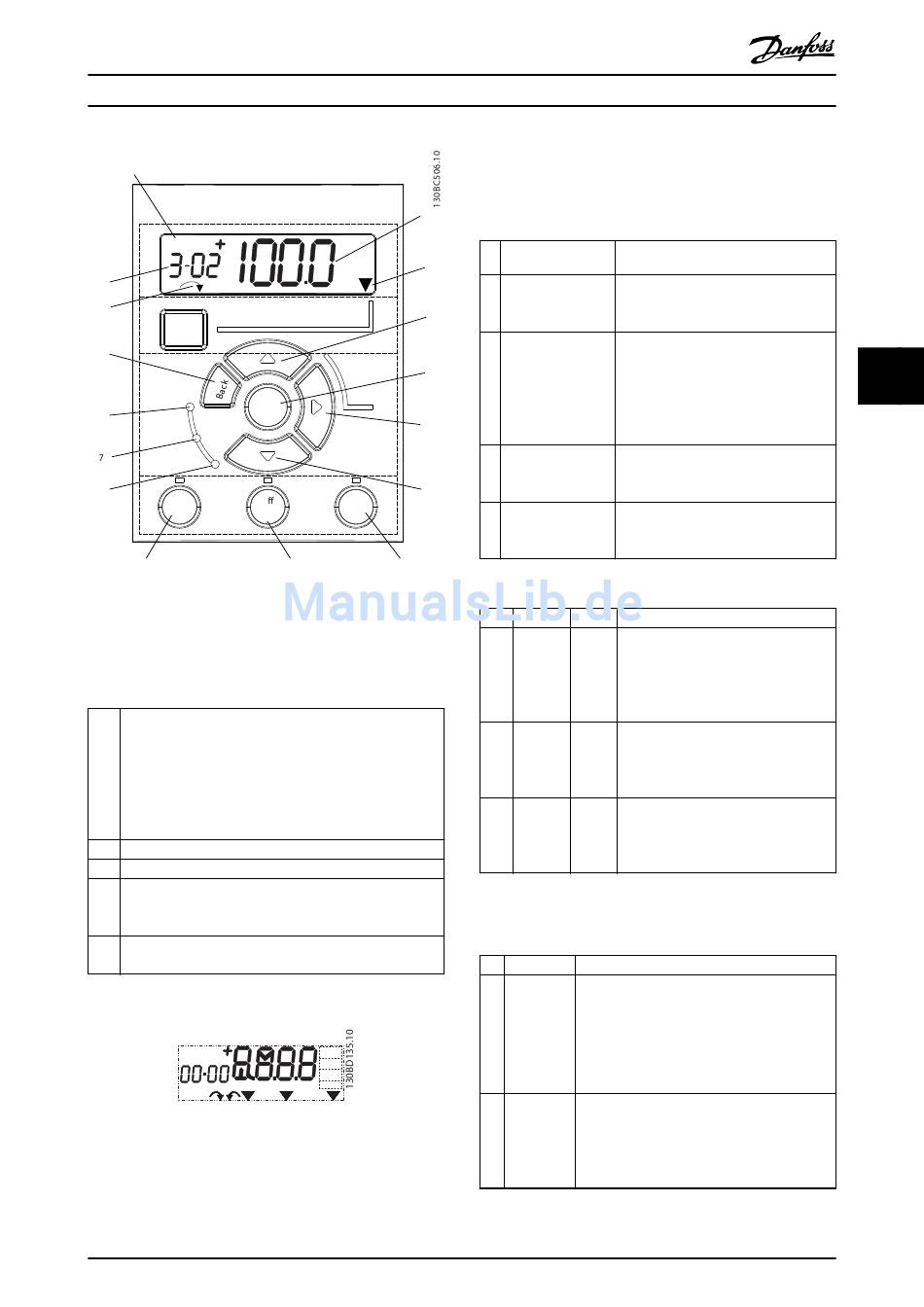

Abbildung 5.1 Anzeige des LCP
A. Numerisches Display
Das LCD-Display ist hintergrundbeleuchtet und verfügt
über eine numerische Zeile. Das LCP zeigt alle Daten an.
1 Die Satznummer zeigt den aktiven Parametersatz und den
editierbaren Parametersatz an. Stimmen der aktive Satz
und Programm-Satz überein, wird nur diese Satznummer
gezeigt (Werkseinstellung). Bei unterschiedlichem aktiven
Satz und editierbarem Parametersatz zeigt das Display
beide Satznummern (z. B. Satz 12) an. Die blinkende Zahl
kennzeichnet den editierbaren Parametersatz.
2 Parameternummer.
3 Parameterwert.
4 Die Motorlaufrichtung wird im unteren Bereich des
Displays angezeigt. Ein kleiner Pfeil zeigt die Laufrichtung
an, d. h. einen Rechts- oder Linkslauf.
5 Das Dreieck zeigt an, ob sich das LCP in der Statusanzeige,
im Quick-Menü oder im Hauptmenü befindet.
Tabelle 5.1 Legende zu Abbildung 5.1, Abschnitt A
Setup 12
n1
p5 p4
INDEX
p3
Abbildung 5.2 Anzeigeinformationen
MG07A103
Produkthandbuch
3
5
Quick Main
10
Menu Menu
11
12
10
Auto
On
14 15
AHP
VkW
srpm
Hz%
n2 n3
p2 p1
Danfoss A/S © 11/2015 Alle Rechte vorbehalten.
B. Menütaste
Drücken Sie die [Menu]-Taste, um zwischen Status, Quick-
Menü oder Hauptmenü zu wählen.
C. Navigationstasten und Kontrollleuchten (LED)
Taste Funktion
9 [Back] Zurück zum vorherigen Schritt oder zur
vorherigen Ebene in der Navigations-
struktur.
▲ ▼
10 Pfeiltasten [ Zum Umschalten zwischen Parameter-
] [ ]
gruppen, Parametern und innerhalb
von Parametern oder zur Erhöhung/
Verringerung der Parameterwerte. Mit
den Pfeiltasten können Sie auch den
Ortsollwert festlegen.
11 [OK] Drücken Sie diese Taste, um auf
Parametergruppen zuzugreifen oder die
Wahl eines Parameters zu bestätigen.
12 [►] Zum Bewegen von links nach rechts
innerhalb des Parameterwerts zur
Änderung der einzelnen Ziffern.
Tabelle 5.2 Legende für Abbildung 5.1, Navigationstasten
Anzeige LED Funktion
6 On Grün Die ON-LED ist aktiv, wenn der
Frequenzumrichter an die
Netzspannung, eine DC-Bus-Zwischen-
kreisklemme oder eine externe 24-V-
Versorgung angeschlossen ist.
7 Warnung Gelb Die gelbe WARN-LED leuchtet, wenn
eine Warnung auftritt. Im Display
erscheint zusätzlich ein Text, der das
Problem angibt.
8 Alarm Rot Die rote Alarm-LED blinkt bei einem
Fehlerzustand. Im Display erscheint
zusätzlich ein Text, der den Alarm
näher spezifiziert.
Tabelle 5.3 Legende für Abbildung 5.1, Anzeigeleuchten (LED)
D. Bedientasten mit Kontroll-Anzeigen (LED)
Taste Funktion
13 [Hand On] Drücken Sie diese Taste, um den Frequenzum-
richter im Handbetrieb (Ort-Steuerung) zu
starten.
•
Ein externes Stoppsignal über Steuersignale
oder serielle Kommunikation hebt den
Handbetrieb auf.
14 Off/Reset Diese Taste dient dazu, den Motor zu stoppen,
jedoch ohne Unterbrechung der Stromver-
sorgung zum Frequenzumrichter, oder dazu,
den Frequenzumrichter nach Behebung eines
Fehlers manuell zurückzusetzen.
