Elektrische Installation
4
4
PE
PE

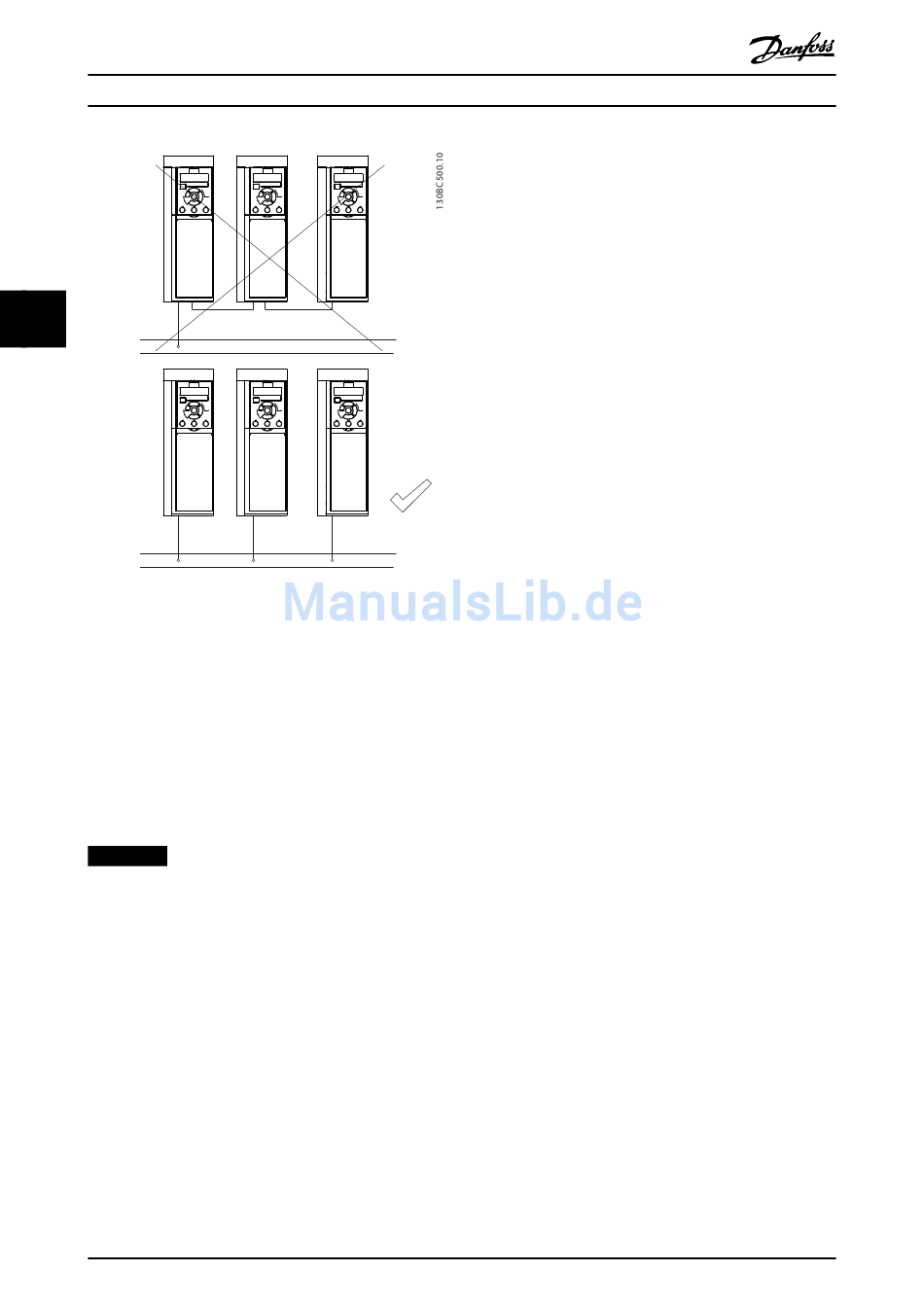

Abbildung 4.1 Erdungsprinzip
Für eine EMV-gerechte Installation
•
Stellen Sie einen elektrischen Kontakt zwischen
Kabelschirm und Frequenzumrichtergehäuse her,
indem Sie Kabelverschraubungen aus Metall oder
die mit den Geräten mitgelieferten Schellen
verwenden (siehe Kapitel 4.6 Motoranschluss).
•
Verwenden Sie Kabel mit hoher Litzenzahl, um
Schalttransienten zu vermindern.
•
Verwenden Sie keine verdrillten Abschirmung-
senden.
HINWEIS
POTENTIALAUSGLEICH
Es besteht die Gefahr von Schalttransienten, wenn das
Massepotenzial zwischen Frequenzumrichter und System
abweicht. Installieren Sie Ausgleichskabel zwischen den
Systemkomponenten. Empfohlener Leitungsquerschnitt:
16 mm
2
(5 AWG).
12
VLT
FC 1
FC 2
FC 3
FC 1
FC 2
FC 3
