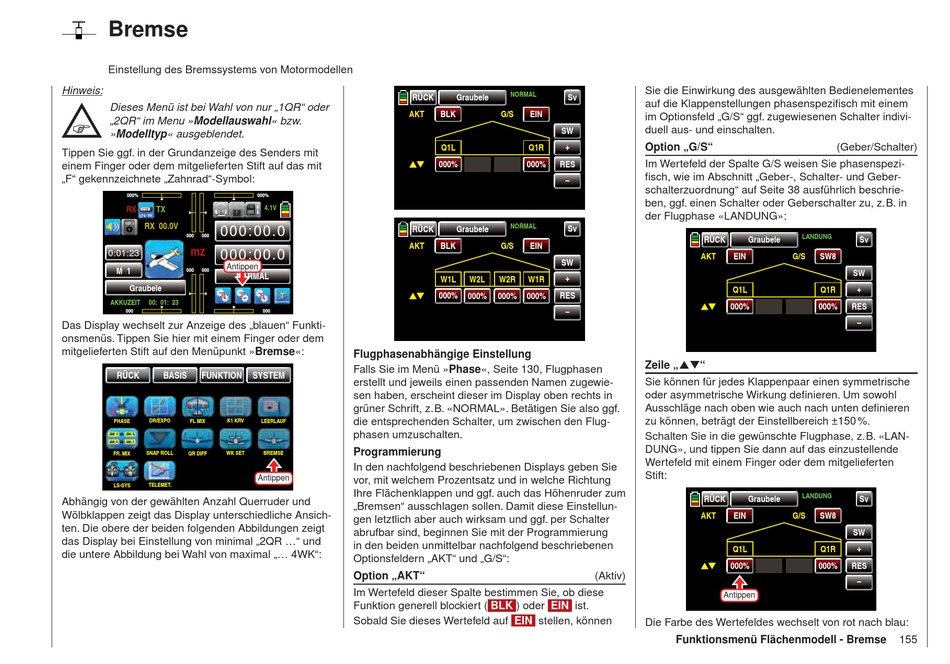

Bremse

Einstellung des Bremssystems von Motormodellen
Hinweis:
Dieses Menü ist bei Wahl von nur „1QR" oder
„2QR" im Menu »Modellauswahl« bzw.
»Modelltyp« ausgeblendet.
Tippen Sie ggf. in der Grundanzeige des Senders mit
einem Finger oder dem mitgelieferten Stift auf das mit
„F" gekennzeichnete „Zahnrad"-Symbol:
000%
RX TX
RX 00.0V
000:00.0
000 000
mz
000:00.0
0:01:23
Antippen
M 1
000 000
N RMAL
Graubele
AKKUZEIT 00: 01: 23
000
Das Display wechselt zur Anzeige des „blauen" Funkti-
onsmenüs. Tippen Sie hier mit einem Finger oder dem
mitgelieferten Stift auf den Menüpunkt »Bremse«:
RÜCK BASIS FUNKTION
DR/EXPO
PHASE FL MIX K1 KRV
FR. MIX SNAP ROLL QR DIFF WK SET
LS-SYS TELEMET.
Abhängig von der gewählten Anzahl Querruder und
Wölbklappen zeigt das Display unterschiedliche Ansich-
ten. Die obere der beiden folgenden Abbildungen zeigt
das Display bei Einstellung von minimal „2QR ..." und
die untere Abbildung bei Wahl von maximal „... 4WK":
RÜCK
AKT
000%
4.1V
RÜCK
AKT
000
Flugphasenabhängige Einstellung
Falls Sie im Menü »Phase«, Seite 130, Flugphasen
SYSTEM
erstellt und jeweils einen passenden Namen zugewie-
sen haben, erscheint dieser im Display oben rechts in
grüner Schrift, z. B. «NORMAL». Betätigen Sie also ggf.
die entsprechenden Schalter, um zwischen den Flug-
LEERLAUF
phasen umzuschalten.
Programmierung
BREMSE
In den nachfolgend beschriebenen Displays geben Sie
Antippen
vor, mit welchem Prozentsatz und in welche Richtung
Ihre Flächenklappen und ggf. auch das Höhenruder zum
„Bremsen" ausschlagen sollen. Damit diese Einstellun-
gen letztlich aber auch wirksam und ggf. per Schalter
abrufbar sind, beginnen Sie mit der Programmierung
in den beiden unmittelbar nachfolgend beschriebenen
Optionsfeldern „AKT" und „G/S":
Option „AKT"
Im Wertefeld dieser Spalte bestimmen Sie, ob diese
Funktion generell blockiert (
Sobald Sie dieses Wertefeld auf
NORMAL
Sv
Graubele
BLK G/S EIN
SW
+
Q1L Q1R
000% 000% RES
–
NORMAL
Graubele Sv
BLK G/S EIN
SW
W1L W1R +
W2L W2R
000% 000% 000% 000% RES
–
(Aktiv)
) oder ist.
BLK EIN
stellen, können
EIN
Sie die Einwirkung des ausgewählten Bedienelementes
auf die Klappenstellungen phasenspezifisch mit einem
im Optionsfeld „G/S" ggf. zugewiesenen Schalter indivi-
duell aus- und einschalten.
Option „G/S"
Im Wertefeld der Spalte G/S weisen Sie phasenspezi-
fisch, wie im Abschnitt „Geber-, Schalter- und Geber-
schalterzuordnung" auf Seite 38 ausführlich beschrie-
ben, ggf. einen Schalter oder Geberschalter zu, z. B. in
der Flugphase «LANDUNG»:
LANDUNG
RÜCK Graubele
AKT EIN G/S SW8
Q1L Q1R
000% 000%
Zeile „"
Sie können für jedes Klappenpaar einen symmetrische
oder asymmetrische Wirkung definieren. Um sowohl
Ausschläge nach oben wie auch nach unten definieren
zu können, beträgt der Einstellbereich ±150 %.
Schalten Sie in die gewünschte Flugphase, z. B. «LAN-
DUNG», und tippen Sie dann auf das einzustellende
Wertefeld mit einem Finger oder dem mitgelieferten
Stift:
LANDUNG
RÜCK Graubele
AKT EIN G/S SW8
Q1L Q1R
000%
000%
Antippen
Die Farbe des Wertefeldes wechselt von rot nach blau:
Funktionsmenü Flächenmodell - Bremse
(Geber/Schalter)
Sv
SW
+
RES
–
Sv
SW
+
RES
–
155
