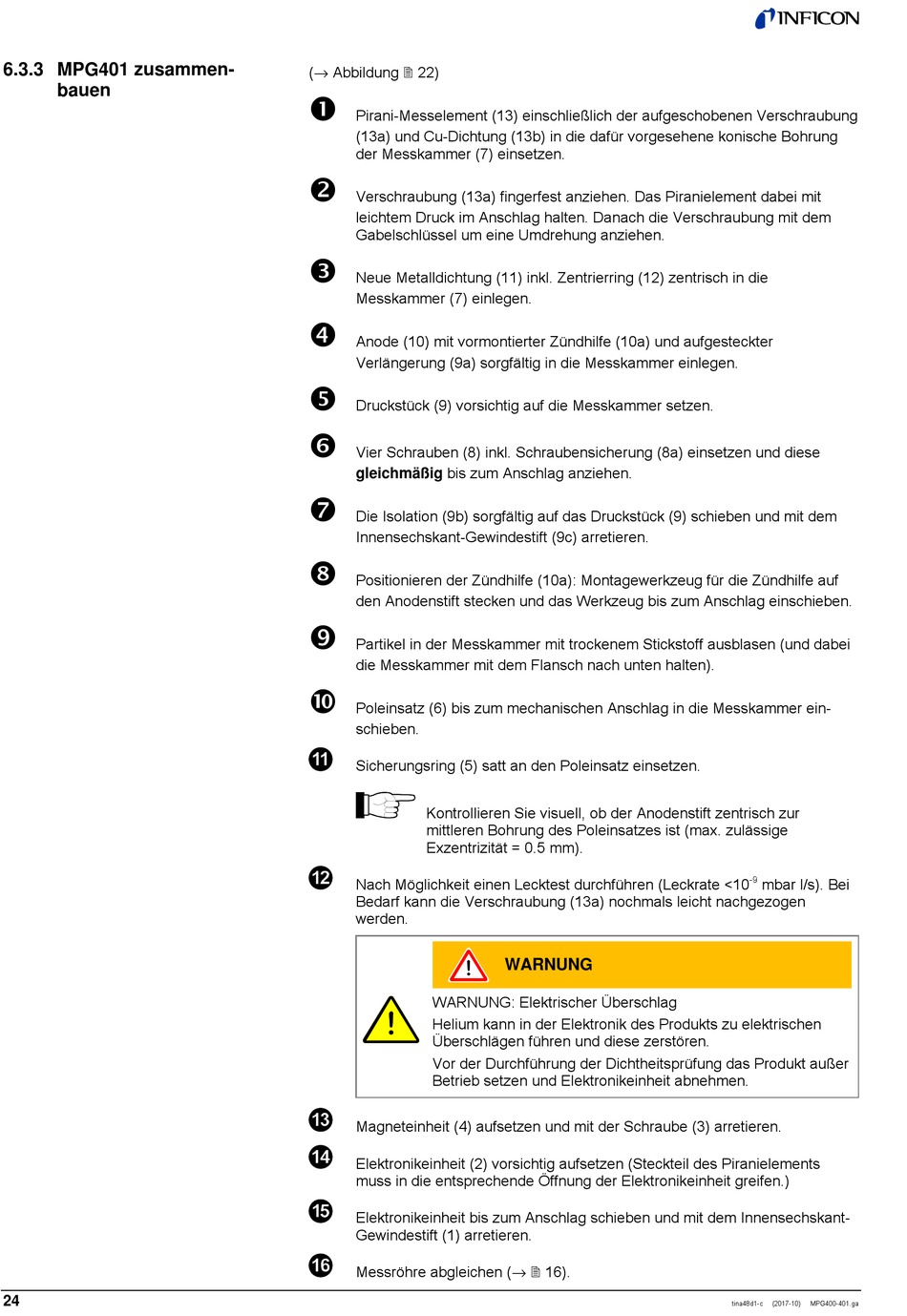

6.3.3 MPG401 zusammen-
bauen
24
(→ Abbildung  22)
Pirani-Messelement (13) einschließlich der aufgeschobenen Verschraubung
(13a) und Cu-Dichtung (13b) in die dafür vorgesehene konische Bohrung
der Messkammer (7) einsetzen.
Verschraubung (13a) fingerfest anziehen. Das Piranielement dabei mit
leichtem Druck im Anschlag halten. Danach die Verschraubung mit dem
Gabelschlüssel um eine Umdrehung anziehen.
Neue Metalldichtung (11) inkl. Zentrierring (12) zentrisch in die
Messkammer (7) einlegen.
Anode (10) mit vormontierter Zündhilfe (10a) und aufgesteckter
Verlängerung (9a) sorgfältig in die Messkammer einlegen.
Druckstück (9) vorsichtig auf die Messkammer setzen.
Vier Schrauben (8) inkl. Schraubensicherung (8a) einsetzen und diese
gleichmäßig bis zum Anschlag anziehen.
Die Isolation (9b) sorgfältig auf das Druckstück (9) schieben und mit dem
Innensechskant-Gewindestift (9c) arretieren.
Positionieren der Zündhilfe (10a): Montagewerkzeug für die Zündhilfe auf
den Anodenstift stecken und das Werkzeug bis zum Anschlag einschieben.
Partikel in der Messkammer mit trockenem Stickstoff ausblasen (und dabei
die Messkammer mit dem Flansch nach unten halten).
Poleinsatz (6) bis zum mechanischen Anschlag in die Messkammer ein-
schieben.
Sicherungsring (5) satt an den Poleinsatz einsetzen.
Kontrollieren Sie visuell, ob der Anodenstift zentrisch zur
mittleren Bohrung des Poleinsatzes ist (max. zulässige
Exzentrizität = 0.5 mm).
Nach Möglichkeit einen Lecktest durchführen (Leckrate <10
Bedarf kann die Verschraubung (13a) nochmals leicht nachgezogen
werden.
WARNUNG: Elektrischer Überschlag
Helium kann in der Elektronik des Produkts zu elektrischen
Überschlägen führen und diese zerstören.
Vor der Durchführung der Dichtheitsprüfung das Produkt außer
Betrieb setzen und Elektronikeinheit abnehmen.
Magneteinheit (4) aufsetzen und mit der Schraube (3) arretieren.
Elektronikeinheit (2) vorsichtig aufsetzen (Steckteil des Piranielements
muss in die entsprechende Öffnung der Elektronikeinheit greifen.)
Elektronikeinheit bis zum Anschlag schieben und mit dem Innensechskant-
Gewindestift (1) arretieren.
Messröhre abgleichen (→  16).
WARNUNG
-9
mbar l/s). Bei
tina48d1-c
(2017-10)
MPG400-401.ga
