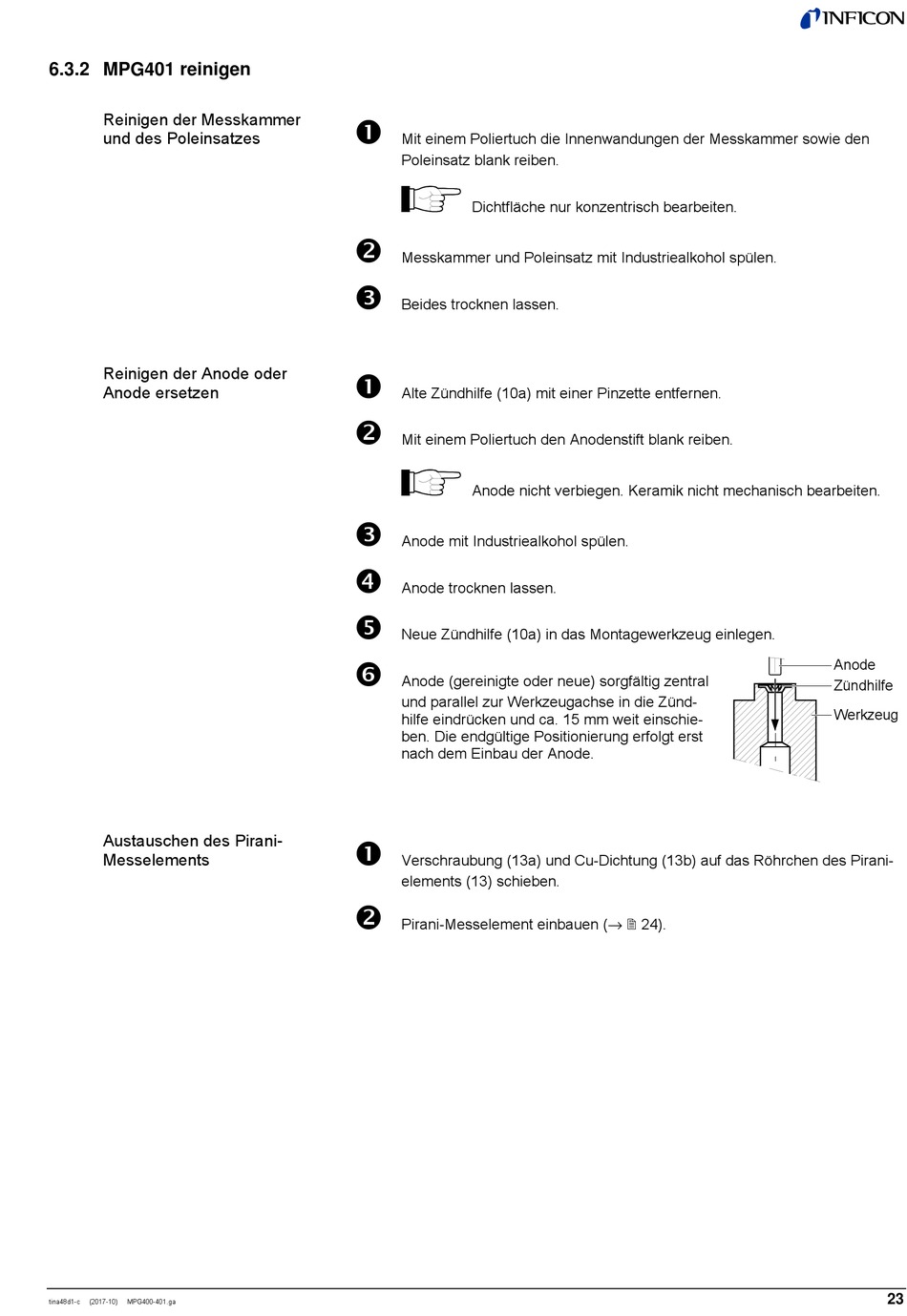

6.3.2 MPG401 reinigen
Reinigen der Messkammer
und des Poleinsatzes
Reinigen der Anode oder
Anode ersetzen
Austauschen des Pirani-
Messelements
tina48d1-c
(2017-10)
MPG400-401.ga
Mit einem Poliertuch die Innenwandungen der Messkammer sowie den
Poleinsatz blank reiben.
Dichtfläche nur konzentrisch bearbeiten.
Messkammer und Poleinsatz mit Industriealkohol spülen.
Beides trocknen lassen.
Alte Zündhilfe (10a) mit einer Pinzette entfernen.
Mit einem Poliertuch den Anodenstift blank reiben.
Anode nicht verbiegen. Keramik nicht mechanisch bearbeiten.
Anode mit Industriealkohol spülen.
Anode trocknen lassen.
Neue Zündhilfe (10a) in das Montagewerkzeug einlegen.
Anode (gereinigte oder neue) sorgfältig zentral
und parallel zur Werkzeugachse in die Zünd-
hilfe eindrücken und ca. 15 mm weit einschie-
ben. Die endgültige Positionierung erfolgt erst
nach dem Einbau der Anode.
Verschraubung (13a) und Cu-Dichtung (13b) auf das Röhrchen des Pirani-
elements (13) schieben.
Pirani-Messelement einbauen (→ 24).
Anode
Zündhilfe
Werkzeug
