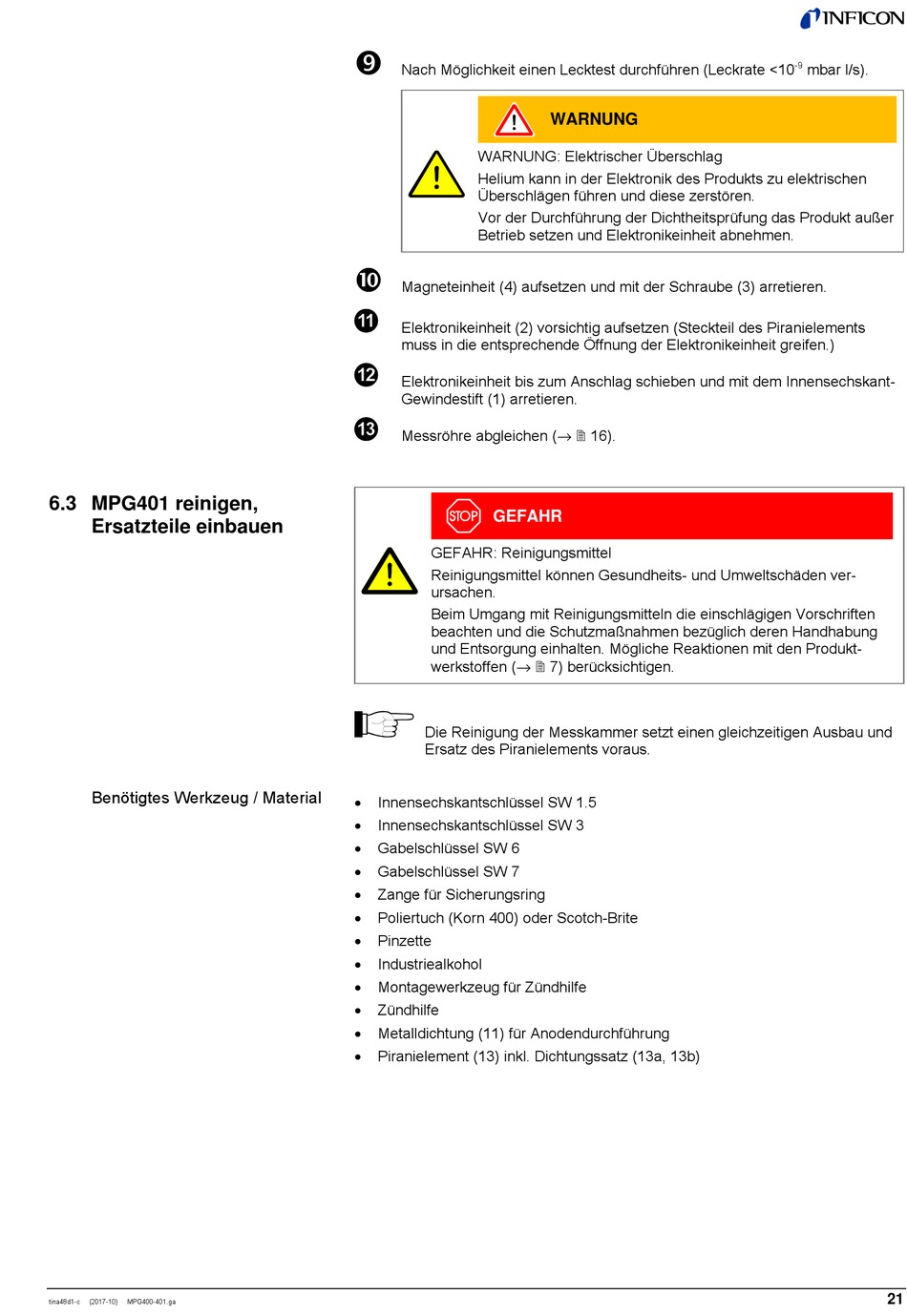

6.3 MPG401 reinigen,
Ersatzteile einbauen
Benötigtes Werkzeug / Material
tina48d1-c
(2017-10)
MPG400-401.ga
Nach Möglichkeit einen Lecktest durchführen (Leckrate <10
WARNUNG: Elektrischer Überschlag
Helium kann in der Elektronik des Produkts zu elektrischen
Überschlägen führen und diese zerstören.
Vor der Durchführung der Dichtheitsprüfung das Produkt außer
Betrieb setzen und Elektronikeinheit abnehmen.
Magneteinheit (4) aufsetzen und mit der Schraube (3) arretieren.
Elektronikeinheit (2) vorsichtig aufsetzen (Steckteil des Piranielements
muss in die entsprechende Öffnung der Elektronikeinheit greifen.)
Elektronikeinheit bis zum Anschlag schieben und mit dem Innensechskant-
Gewindestift (1) arretieren.
Messröhre abgleichen (→  16).
GEFAHR
GEFAHR: Reinigungsmittel
Reinigungsmittel können Gesundheits- und Umweltschäden ver-
ursachen.
Beim Umgang mit Reinigungsmitteln die einschlägigen Vorschriften
beachten und die Schutzmaßnahmen bezüglich deren Handhabung
und Entsorgung einhalten. Mögliche Reaktionen mit den Produkt-
werkstoffen (→  7) berücksichtigen.
Die Reinigung der Messkammer setzt einen gleichzeitigen Ausbau und
Ersatz des Piranielements voraus.
Innensechskantschlüssel SW 1.5
Innensechskantschlüssel SW 3
Gabelschlüssel SW 6
Gabelschlüssel SW 7
Zange für Sicherungsring
Poliertuch (Korn 400) oder Scotch-Brite
Pinzette
Industriealkohol
Montagewerkzeug für Zündhilfe
Zündhilfe
Metalldichtung (11) für Anodendurchführung
Piranielement (13) inkl. Dichtungssatz (13a, 13b)
WARNUNG
-9
mbar l/s).
