Produktidentifikation
Gültigkeit
Bestimmungsgemäßer
Gebrauch
Funktion
2

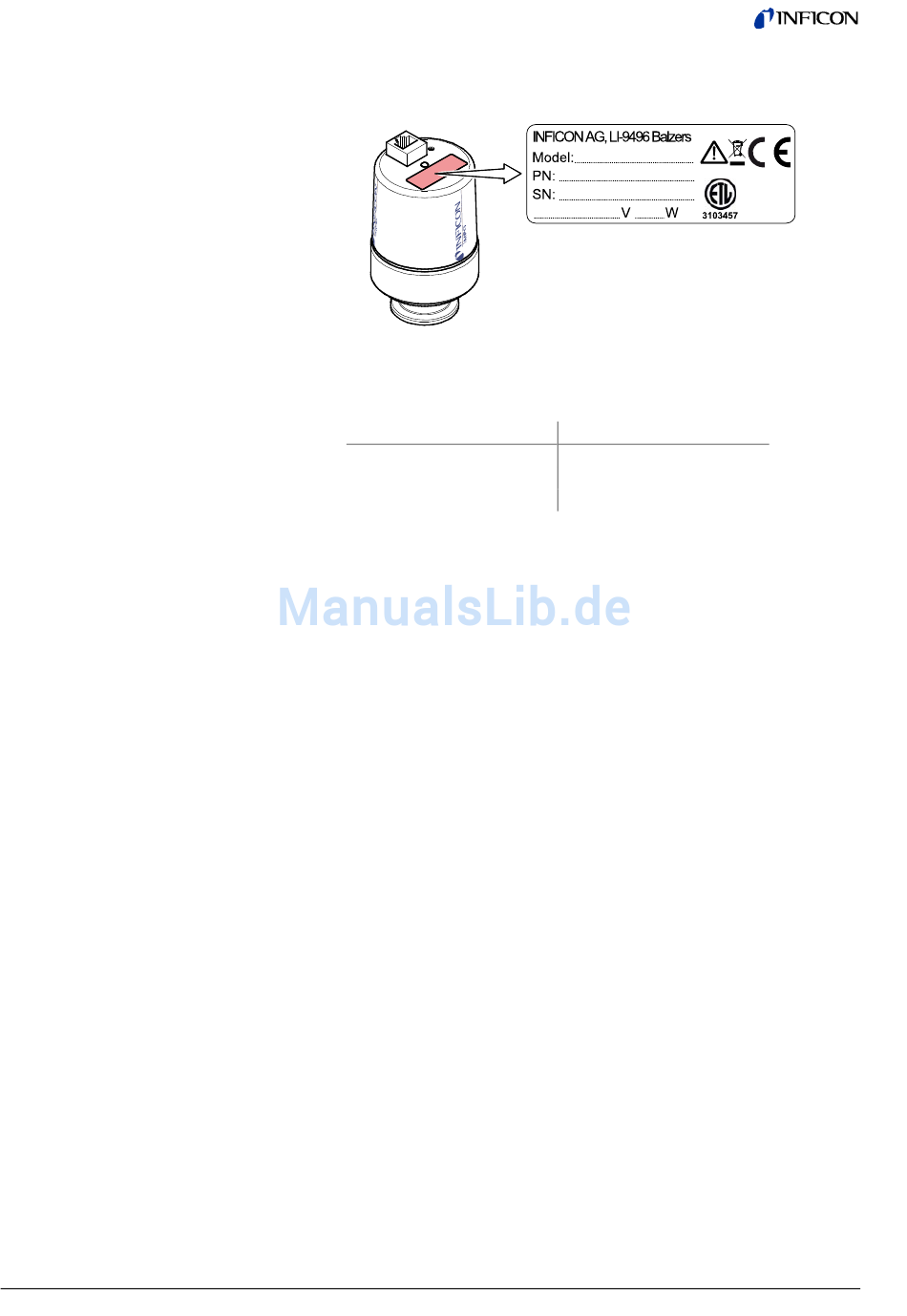

Im Verkehr mit INFICON sind die Angaben des Typenschildes erforderlich. Tragen
Sie deshalb diese Angaben ein:
Dieses Dokument ist gültig für Produkte mit der Artikelnummer:
MPG400 (FPM-gedichtet)
351-010
(DN 25 ISO-KF)
351-011
(DN 40 ISO-KF)
351-012
(DN 40 CF-F)
Sie finden die Artikelnummer (PN) auf dem Typenschild.
Nicht beschriftete Abbildungen entsprechen dem Produkt mit Artikelnummer
351-010. Sie gelten sinngemäß auch für die anderen Produkte.
Technische Änderungen ohne vorherige Anzeige sind vorbehalten.
Alle Maßangaben in mm.
Die Inverted Magnetron Pirani Gauges MPG400 und MPG401 erlauben die
Vakuummessung von Gasen im Druckbereich 5×10
Die Inverted Magnetron Pirani Gauges dürfen nicht für die Messung von leicht ent-
zündbaren oder brennbaren Gasen, die mit Luft reagieren, verwendet werden.
Die Messröhren können mit einem INFICON-Messgerät der VGC40x- / VGC50x-
Serien, oder einem kundeneigenen Auswertegerät betrieben werden.
Das Messsignal ist über den gesamten Messbereich logarithmisch vom Druck
abhängig.
Die Messröhre enthält zwei separate Messsysteme (Pirani-Messsystem und Kalt-
kathoden-Messsystem nach dem Prinzip des invertierten Magnetrons). Deren
Signale sind so miteinander verknüpft, dass ein Ausgangssignal zur Verfügung
steht.
MPG401 (ganzmetall)
351-020
(DN 25 ISO-KF)
351-021
(DN 40 ISO-KF)
351-022
(DN 40 CF-F)
-9
... 1000 mbar.
tina48d1-c
(2017-10)
MPG400-401.ga
