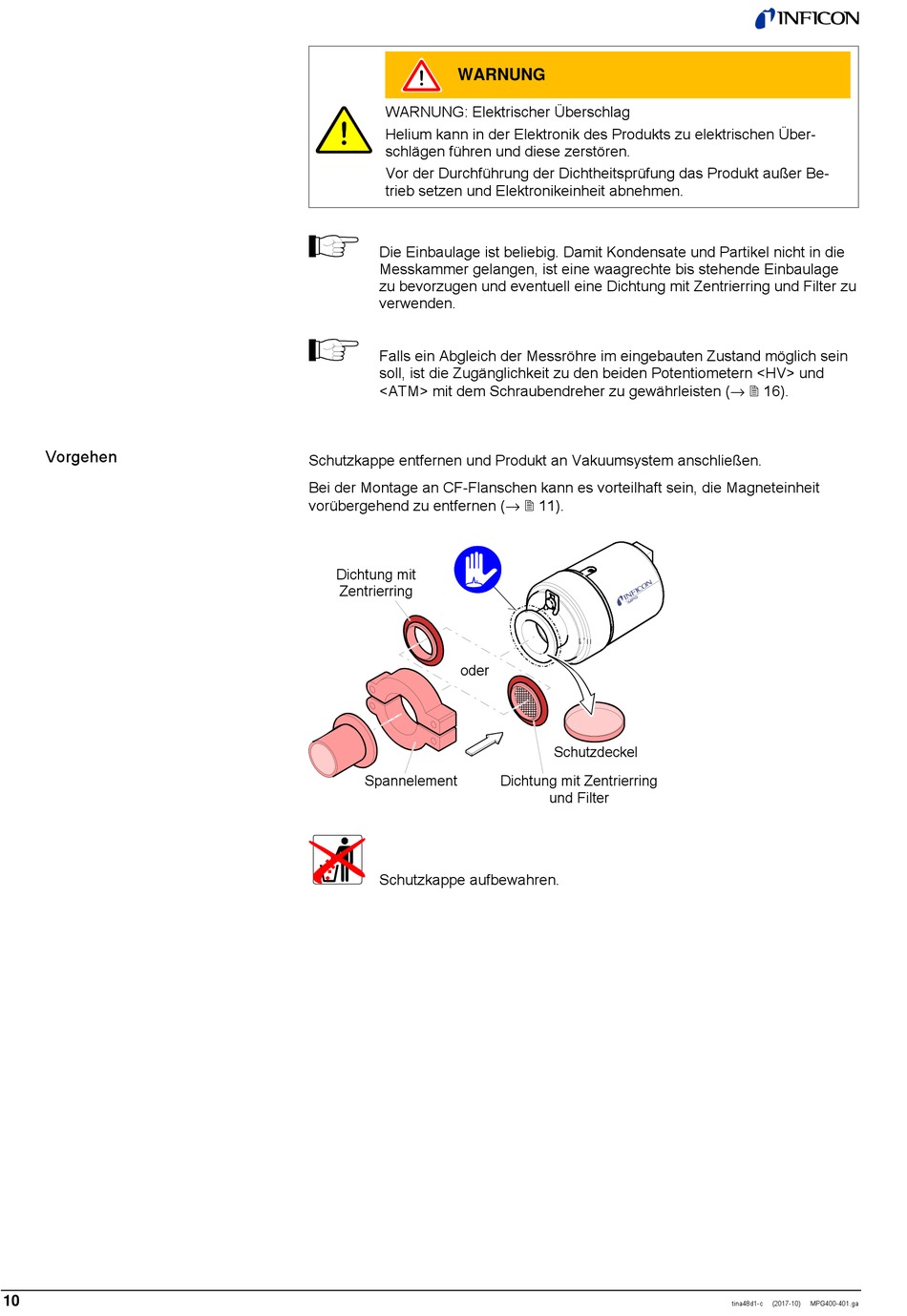

Vorgehen
10
WARNUNG
WARNUNG: Elektrischer Überschlag
Helium kann in der Elektronik des Produkts zu elektrischen Über-
schlägen führen und diese zerstören.
Vor der Durchführung der Dichtheitsprüfung das Produkt außer Be-
trieb setzen und Elektronikeinheit abnehmen.
Die Einbaulage ist beliebig. Damit Kondensate und Partikel nicht in die
Messkammer gelangen, ist eine waagrechte bis stehende Einbaulage
zu bevorzugen und eventuell eine Dichtung mit Zentrierring und Filter zu
verwenden.
Falls ein Abgleich der Messröhre im eingebauten Zustand möglich sein
soll, ist die Zugänglichkeit zu den beiden Potentiometern <HV> und
<ATM> mit dem Schraubendreher zu gewährleisten (→ 16).
Schutzkappe entfernen und Produkt an Vakuumsystem anschließen.
Bei der Montage an CF-Flanschen kann es vorteilhaft sein, die Magneteinheit
vorübergehend zu entfernen (→ 11).
Dichtung mit
Zentrierring
oder
Spannelement
Schutzkappe aufbewahren.
Schutzdeckel
Dichtung mit Zentrierring
und Filter
