Mpg401 Zerlegen - INFICON MPG400 Gebrauchsanleitung

Inverted magnetron pirani gauge
Inhaltsverzeichnis

Werbung

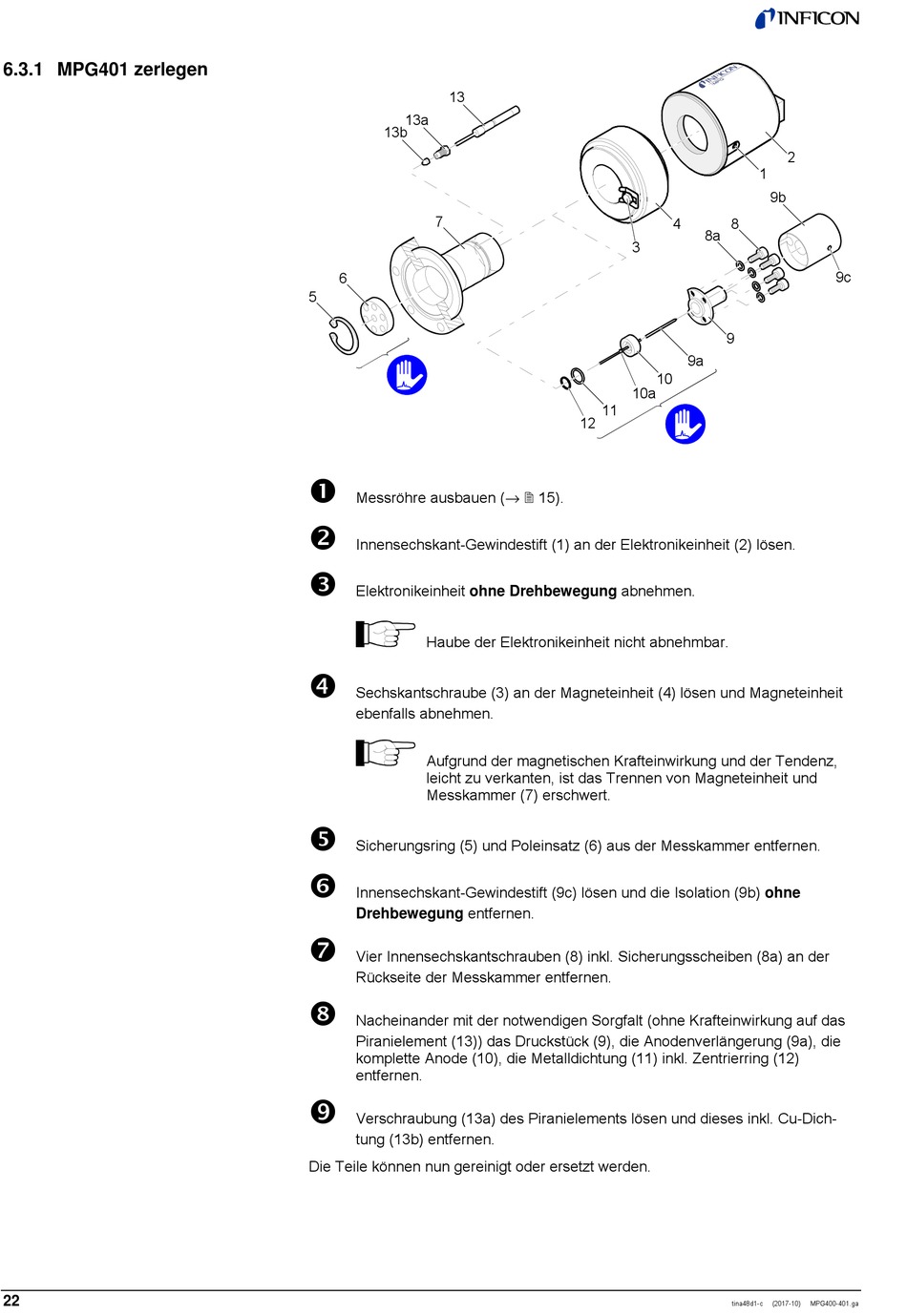

6.3.1 MPG401 zerlegen

22
13
13a
13b
7
6
5
Messröhre ausbauen (→  15).
Innensechskant-Gewindestift (1) an der Elektronikeinheit (2) lösen.
Elektronikeinheit ohne Drehbewegung abnehmen.
Haube der Elektronikeinheit nicht abnehmbar.
Sechskantschraube (3) an der Magneteinheit (4) lösen und Magneteinheit
ebenfalls abnehmen.
Aufgrund der magnetischen Krafteinwirkung und der Tendenz,
leicht zu verkanten, ist das Trennen von Magneteinheit und
Messkammer (7) erschwert.
Sicherungsring (5) und Poleinsatz (6) aus der Messkammer entfernen.
Innensechskant-Gewindestift (9c) lösen und die Isolation (9b) ohne
Drehbewegung entfernen.
Vier Innensechskantschrauben (8) inkl. Sicherungsscheiben (8a) an der
Rückseite der Messkammer entfernen.
Nacheinander mit der notwendigen Sorgfalt (ohne Krafteinwirkung auf das
Piranielement (13)) das Druckstück (9), die Anodenverlängerung (9a), die
komplette Anode (10), die Metalldichtung (11) inkl. Zentrierring (12)
entfernen.
Verschraubung (13a) des Piranielements lösen und dieses inkl. Cu-Dich-
tung (13b) entfernen.
Die Teile können nun gereinigt oder ersetzt werden.
4
8
8a
3
9
9a
10
10a
11
12
tina48d1-c
2
1
9b
9c
(2017-10)
MPG400-401.ga
