AIR C BASIC mit ECO-
Speicher
Montageanweisung
Für diese Kombination muss eine Mindestraum‐
höhe von 250 cm vorhanden sein.
Aufstellung ELW mit ECO‐Speicher

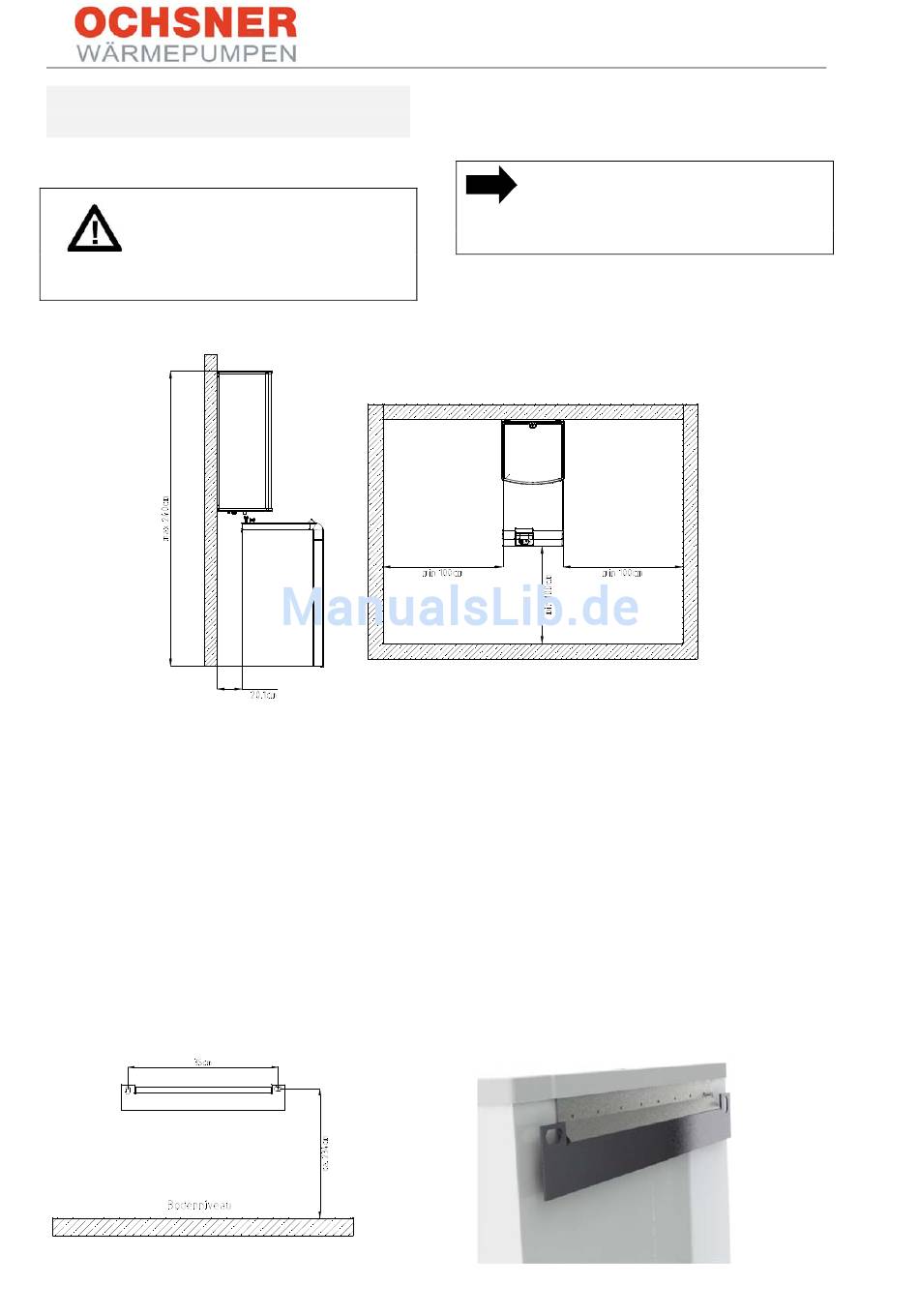

Abbildung 59: Montageanweisung AIR C BASIC mit ECO‐
Befestigung Schiene
Die Befestigung des Eco‐Speichers erfolgt über
eine Befestigungsschiene. Diese muss mit
Schrauben und Dübeln an der Wand befestigt
werden (Tragkraft und Festigkeit der Wand be‐
achten!!!!) Die Verbindung zwischen Innenteil
und E co‐Speicher wird über Wellrohrverbindun‐
gen hergestellt. Diese sind im Lieferumfang ent‐
halten.
BA_AIR_BASIC_ELW_Multitower_OTE3_SW5x_CC_DE_20160906_V02.docx
Speicher
Abbildung 60: Ansicht Befestigungsschiene
und Rückansicht Speicher mit Befestigungsschiene
HINWEIS
Die Befestigungsschiene ist ca. 240 cm über Bo‐
denniveau zu montieren.
