8.3.4

AIR 211 C BASIC VX (ELW 8) unterbrechbarer Tarif

(unterbrechbare Versorgung Innenteil über Außenteil

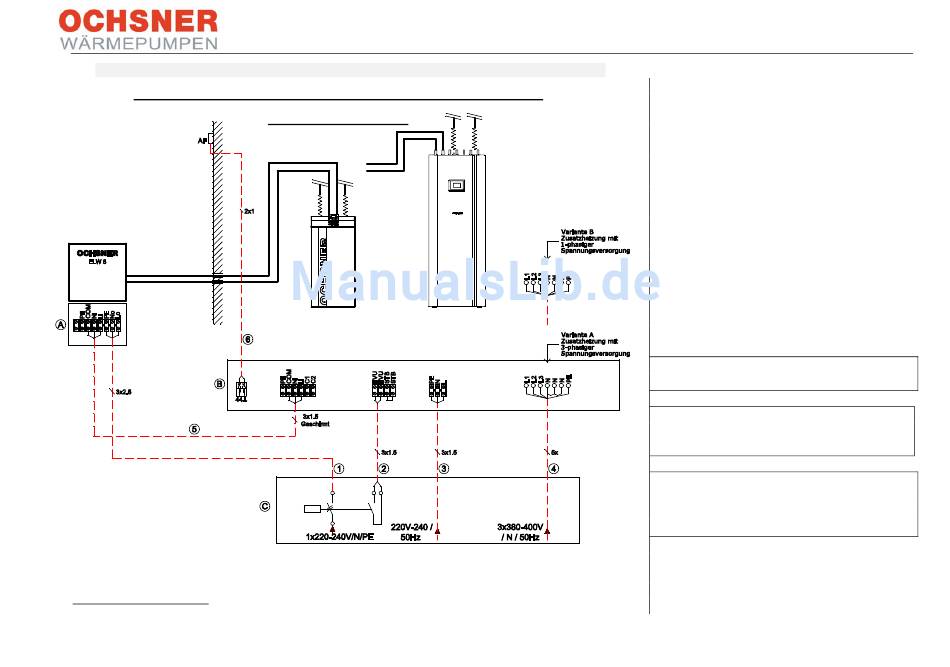

Abbildung 55: Verkabelungsschema AIR 211 C BASIC VX (unterbrechbare Versorgung Innenteil über Außenteil)
Sämtliche Kabel/Leitungen flexibel ausführen (ÖLFLEX).
ACHTUNG Prinzip Schema: Schema enthält nicht alle zur Installation/Montage erforderlichen
Armaturen/Sicherheitsorgane/Komponenten. Anlage nach einschlägigen Normen und örtlichen
Richtlinien ausführen!
BA_AIR_BASIC_ELW_Multitower_OTE3_SW5x_CC_DE_20160906_V02.docx
bei 2 getrennte FI)
LEGENDE:
A) Klemmkasten Außeneinheit
B) Inneneinheit
C) Zählerverteiler
1) Versorgung Außeneinheit
1x 220‐240VAC 50Hz /N/PE
2) EVU Leitung, (den werksseitig geklemmten Bü‐
gel entfernen)
3) Steuerleitung 240 V
4) Versorgung des integrierten 8,8 kW E‐Stabes
5) Busverbindung zwischen Innen‐ und Außenein‐
heit,
Schirm ist beidseitig aufzulegen!
6) Außenfühler
Absicherung von 1 mittels 16A C Sicherung.
Absicherung von 4 mittels 16A C Sicherung
Bei Tarifabschaltungen durch den EVU (Energie‐
Versorgungs‐Unternehmen) den Meldekontakt
immer ausführen!
Verkabelung bei A mit 50cm Überlänge vorsehen.
Dies ermöglicht die Abnahme der Schaltplatte
und
somit die Wartbarkeit.
Hinweis
Alle Leitungen sind nach örtlichen Gegebenheiten
vom Elektroinstallationsunternehmen zu
dimensionieren.
Seite 40 von 71
