4.2 Hauptkomponenten

Sensoren <12V
Flüssigkeitsleitung
Rücklauf
Warmwasser-
bereitung
Rücklauf
Heizung
Rücklauf
Heizung
Rücklauf
Warmwasser
Regelung OTE
MFG Modul mit
•
3-Wege-Umschaltventil
•
Sicherheitsventil
•
Elektro-Zusatzheizung 8,8KW
•
Durchflusssensor
•
Entlüftung
Ausdehnungsgefäß
Wartungsventil für
Ausdehnungsgefäß
BA_AIR_BASIC_ELW_Multitower_OTE3_SW5x_CC_DE_20160906_V02.docx
Heißgasleitung
b
bar
Manometer

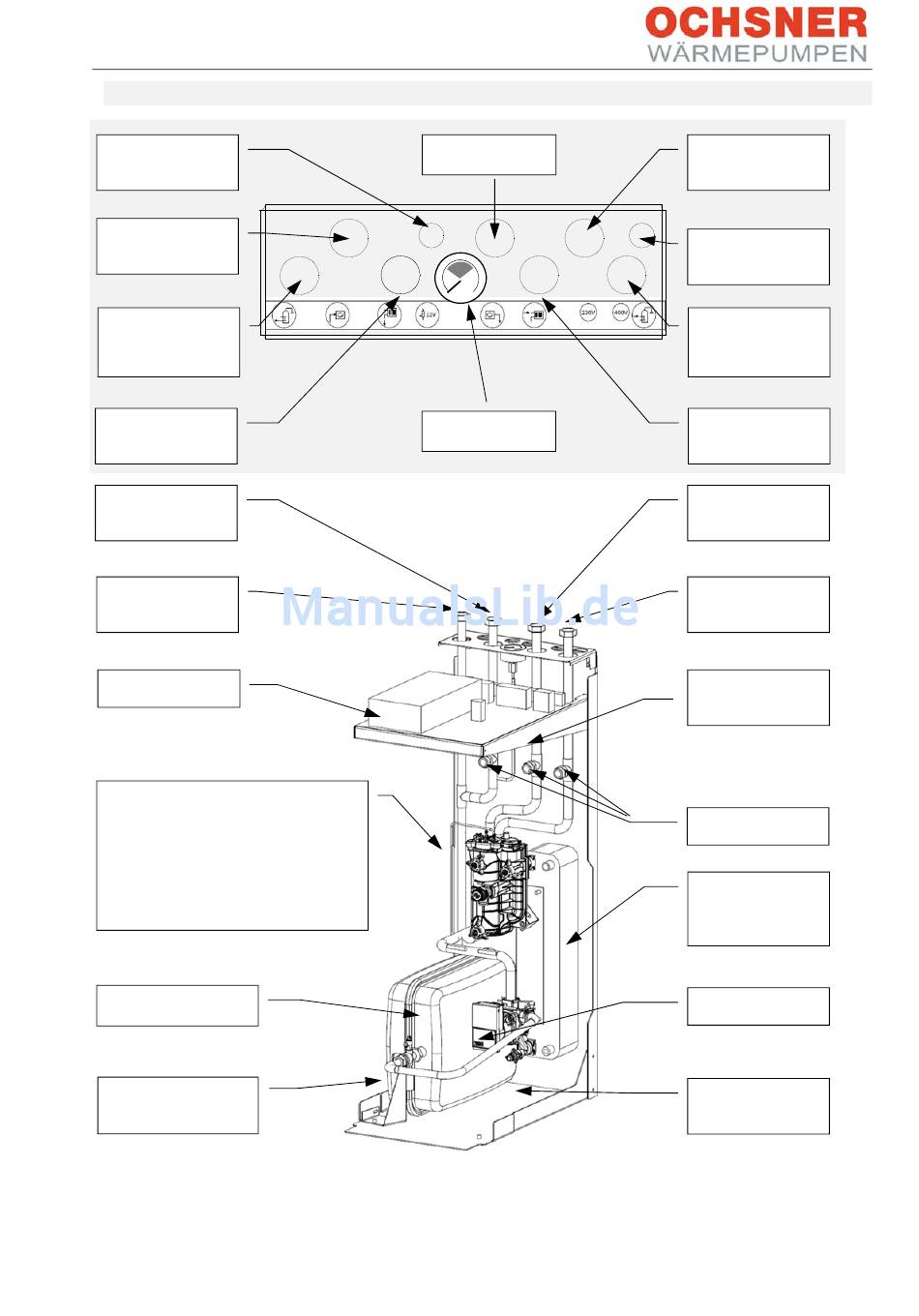

Abbildung 14: Ansicht von oben

Abbildung 15: Detailansicht Innenteil

Reglerspannung
220-240VAC/50Hz
Zusatzheizung
400V~
Vorlauf
Warmwasser-
bereitung
Vorlauf
Heizung
Vorlauf
Heizung
Vorlauf
Warmwasser
Schaltkasten
Innenteil
Anschluss Bypass
Plattenwärmetau-
scher
Kondensator
Umwälzpumpe
Ventil zum Entlee-
ren und Füllen
Seite 13 von 71
