8.3.6
AIR 618 C BASIC VX (ELW 12 230V)

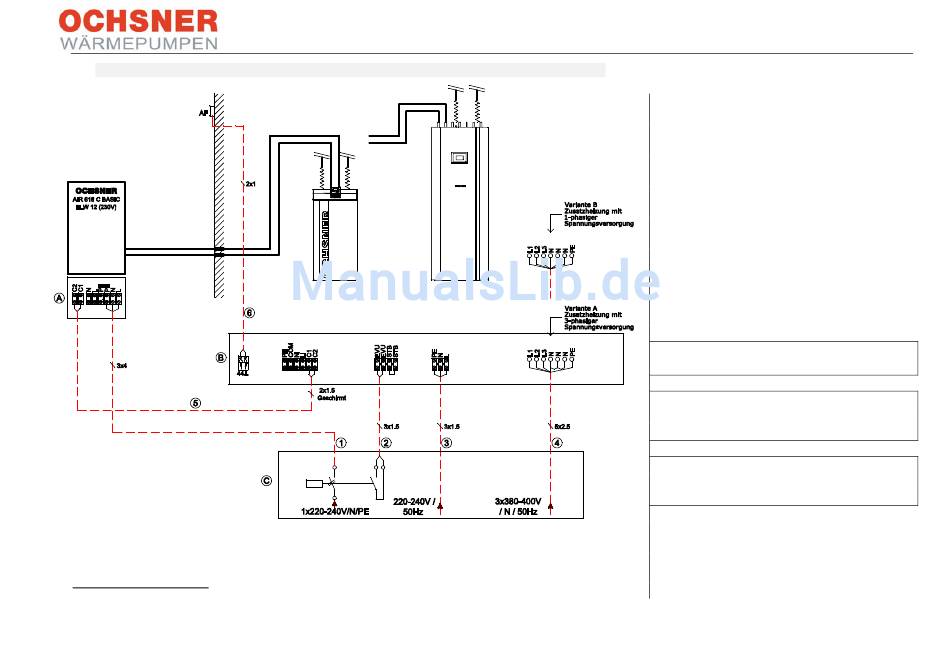

Abbildung 57: Verkabelungsschema AIR 618 C BASIC VX
Sämtliche Kabel/Leitungen flexibel ausführen (ÖLFLEX).
ACHTUNG Prinzip Schema: Schema enthält nicht alle zur Installation/Montage erforderlichen
Armaturen/Sicherheitsorgane/Komponenten. Anlage nach einschlägigen Normen und örtlichen Richt‐
linien ausführen!
BA_AIR_BASIC_ELW_Multitower_OTE3_SW5x_CC_DE_20160906_V02.docx
LEGENDE:
A) Klemmkasten Außeneinheit
B) Inneneinheit
C) Zählerverteiler
2) Versorgung Außeneinheit
1x220‐240VAC 50Hz /N/PE
2) EVU Leitung (den werksseitig geklemmten Bü‐
gel entfernen)
3) Steuerleitung 240 V
4) Versorgung des integrierten 8,8 kW E‐Stabes
5) Busverbindung zwischen Innen‐ und Außenein‐
heit,
Schirm ist beidseitig aufzulegen!
6) Außenfühler
Absicherung von 1 mittels 25A C Sicherung.
Absicherung von 4 mittels 16A C Sicherung.
Bei Tarifabschaltungen durch den EVU (Energie‐
Versorgungs‐Unternehmen) den Meldekontakt
immer ausführen!
Verkabelung bei A) mit 50cm Überlänge vorse‐
hen. Dies ermöglicht die Abnahme der Schaltplat‐
te und somit eine einfache Wartung
Hinweis
Alle Leitungen sind nach örtlichen Gegebenheiten
vom Elektroinstallationsunternehmen zu
dimensionieren.
Seite 42 von 71
