Innenteil T200
6.1 Gerätebeschreibung
Der Pufferspeicher und der Trinkwarmwasser‐
speicher mit Wärmeübertrager sind übereinan‐
der angeordnet und können für die Einbringung
voneinander getrennt werden.
Das Gerät ist im Kunststoff‐Mantel geschäumt
und mit einer abnehmbaren Frontverkleidung
ausgestattet. Mit der Wärmepumpe wird das
Gerät hydraulisch und elektrisch verbunden. Alle
hydraulischen Anschlüsse sind nach oben ausge‐
führt.
Neben dem Trinkwarmwasserspeicher und dem
Pufferspeicher sind weitere Systemkomponenten
integriert:
Wärmepumpen‐Manager,
hocheffiziente Umwälzpumpe für einen direkten
Heizkreis, Multifunktionsgruppe mit Sicherheits‐
ventil
und
3‐Wege‐Umschaltventil,
/Zusatzheizung für den monoenergetischen Be‐
trieb
Hydraulisches Schema:

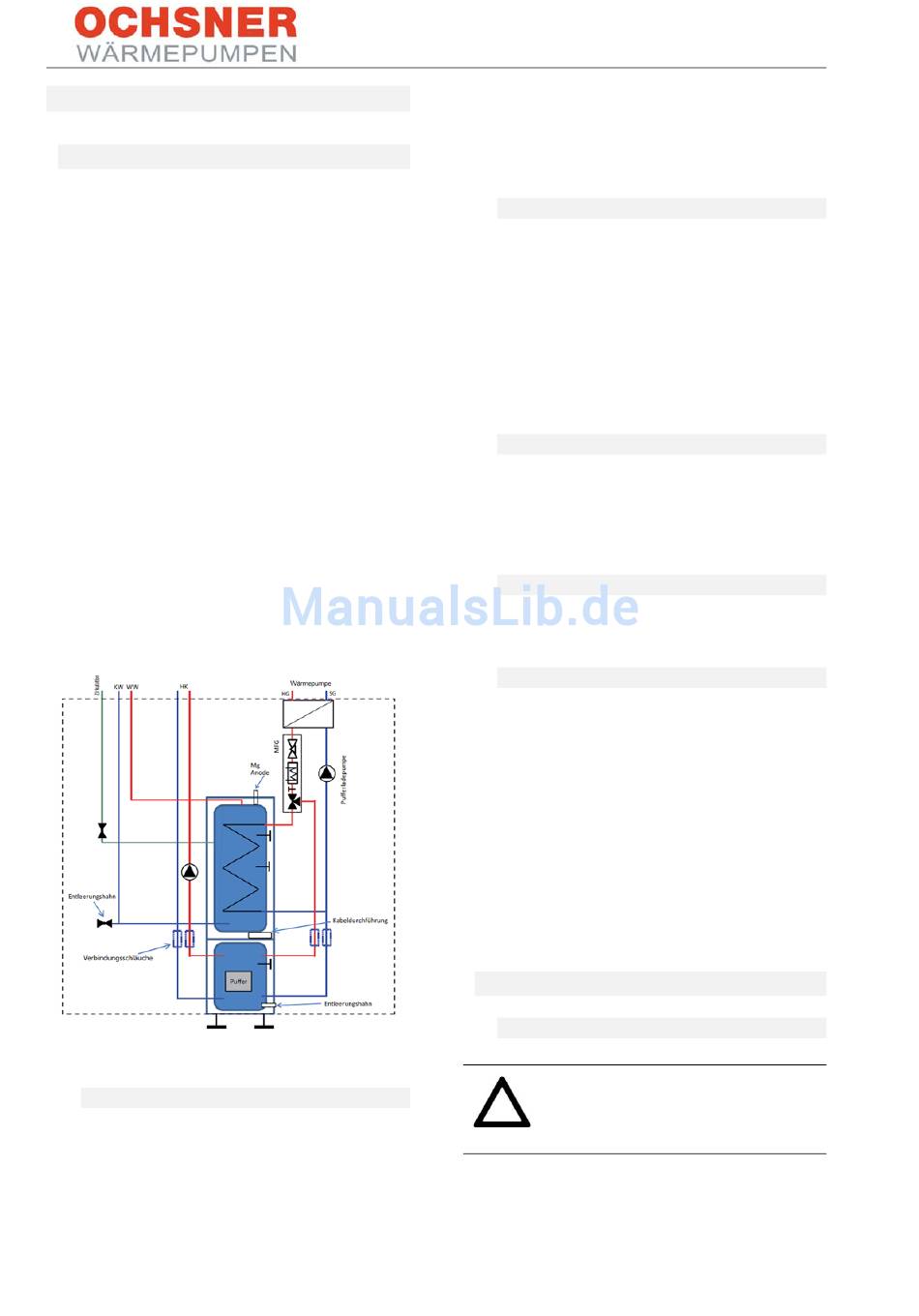

Abbildung 26: Hydraulikschema T200
6.1.1
Trinkwarmwasserspeicher
Der Stahlbehälter ist innen mit Spezial‐
Direktemail und einer Signalanode ausgerüstet.
Die Anode mit Verbrauchsanzeige ist ein Schutz
des Behälterinneren vor Korrosion.
Das von der Wärmepumpe erwärmte Heizungs‐
wasser wird durch einen Wärmeübertrager im
Trinkwarmwasserspeicher gepumpt. Der Wärme‐
BA_AIR_BASIC_ELW_Multitower_OTE3_SW5x_CC_DE_20160906_V02.docx
Speicherladepumpe,
Not‐
übertrager gibt die dabei aufgenommene Wärme
an das Trinkwasser ab. Der integrierte Wärme‐
pumpen‐Manager steuert die Trinkwasser‐
Erwärmung auf die gewünschte Temperatur.
6.1.2
Pufferspeicher
Der Stahlbehälter dient der hydraulischen Ent‐
kopplung der Volumenströme von Wärmepumpe
und Heizkreis. Das von der Wärme‐ pumpe er‐
wärmte Heizungswasser wird durch die Speicher‐
lade‐ pumpe in den Pufferspeicher transportiert.
Bei Anforderung wird das Heizungswasser mit der
integrierten Heizkreis‐Umwälzpumpe dem Heiz‐
kreis zugeführt.
6.1.3
Wärmepumpen-Manager (OTE)
Die Regelung der Anlage erfolgt über den inte‐
grierten Wärmepumpen‐Manager OTE3.
Bezüglich der Einstellmöglichkeiten beachten Sie
die Bedienungsanleitung der Regelung.
6.1.4
Multifunktionsgruppe (MFG)
Die Multifunktionsgruppe schaltet zwischen Heiz‐
kreis und Trinkwasser‐Erwärmung um.
6.1.5
Beipack
Im Inneren des Multitowers neben den beiden
Pumpen finden Sie folgende Bauteile beigepackt:
‐
Außentemperatursensor
‐
Stellfüße
‐
Ablaufschlauch
‐
Bedienungsanleitung
Dichtungen für den hydraulischen Anschluss
(Heizkreis‐VL, Heizkreis‐RL, Kaltwasser, Warm‐
wasser) sind direkt bei den Anschlüssen ange‐
bracht.
6.2 Installation
6.2.1
Montageort
ACHTUNG
Stellen Sie das Gerät nicht in Feucht‐
räumen auf!
Montieren Sie das Gerät in einem frostfreien und
trockenen Raum in der Nähe der Entnahmestelle.
Um Leitungsverluste zu reduzieren, halten Sie
Seite 24 von 71
