7.1
Anschluss Außeneinheit
Die Kältemittelleitungen sind feuchtigkeitsbe‐
ständig und diffusionsdicht zu dämmen!
Der kältetechnische Anschluss der Außeneinheit
erfolgt über Kältemittelrohre.
Fa. OCHSNER empfiehlt die mitgelieferten
Löt‐Bördelverschraubungen zu verwenden.
Falls diese im Lieferumfang nicht enthalten sind,
werden diese durch den Kundendienst bei der
Inbetriebnahme mitgebracht.

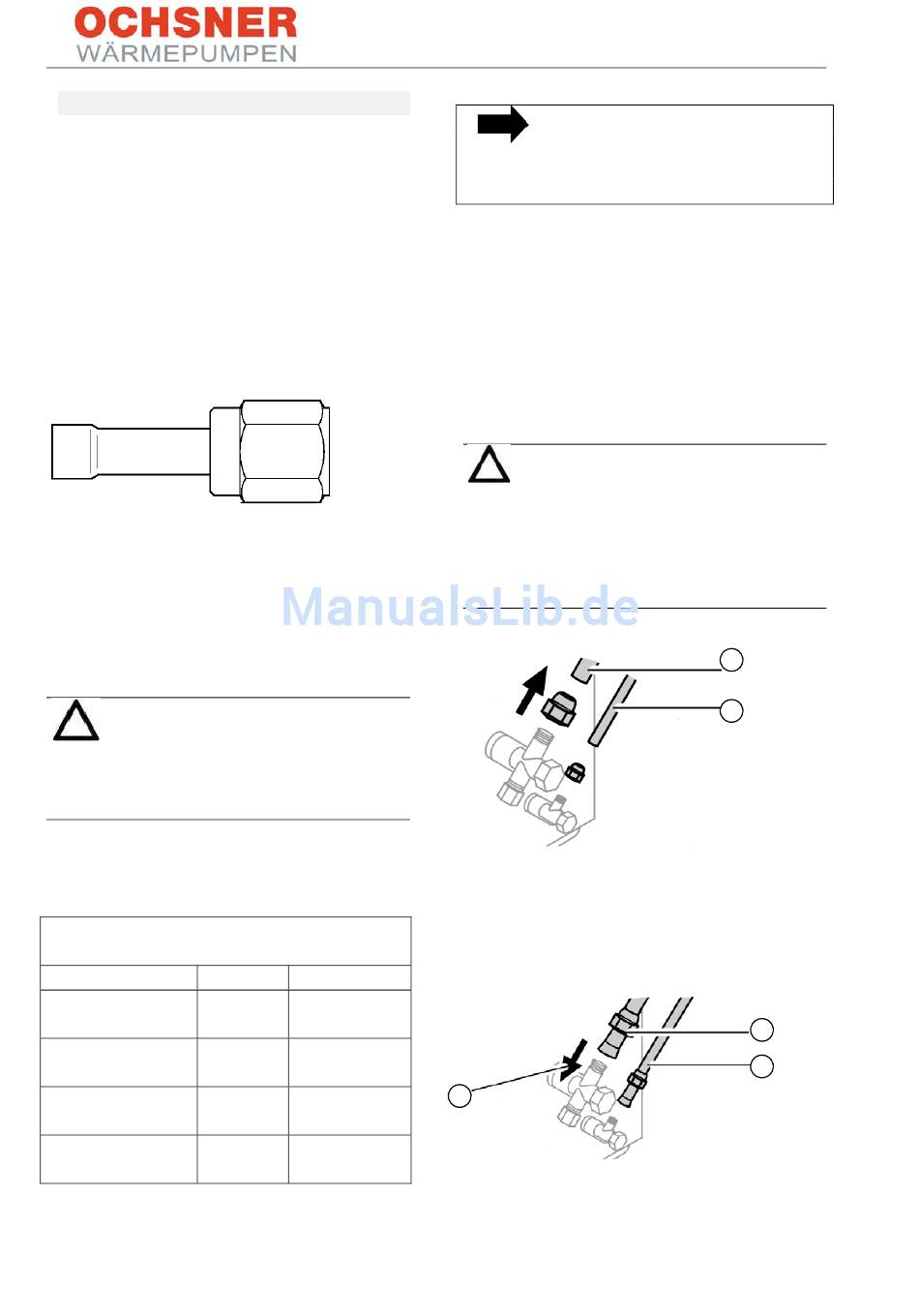

Abbildung 48: Ansicht Löt‐Bördelverschraubung
Die mitgelieferten Löt‐Bördelverschraubungen
bieten eine höhere Dichtheit als vor Ort gefer‐
tigte Bördel.
Leckrate < 1g/Jahr
Achtung
Der OCHSNER Kundendienst übernimmt im Zuge
der Inbetriebnahme die professionelle Verlötung
der Bördelverschraubungen.
Die Schrauben mit folgenden Drehmomenten
festziehen:
Drehmomente zum Festziehen der
Löt‐Bördelverschraubungen
Leitung
Anschluss Drehmoment
Flüssigkeitsleitung
7
/
16
Ø 1/4"~6 mm
Flüssigkeitsleitung
⅝ UNF
Ø 3/8"~10 mm
Heißgasleitung
¾ UNF
Ø ½" ~12 mm
Heißgasleitung
⅞ UNF
Ø ⅝" ~16 mm
Tabelle 3:
Drehmomente der Löt‐Bördelverschraubung
BA_AIR_BASIC_ELW_Multitower_OTE3_SW5x_CC_DE_20160906_V02.docx
UNF
20 Nm
30 Nm
60 Nm
70 Nm
HINWEIS
Verlege Arbeiten der Kältemittelrohre werden
gesondert in Rechnung gestellt.
Vorgehensweise bei NICHT‐Verwendung der
mitgelieferten Löt‐Bördelverschraubungen
Schritt 1 von 3:
Muttern von den Anschlüssen A (Heißgasleitung)
und
B (Flüssigkeitsleitung) der Kältemittelleitungen
abschrauben.
Achtung
In die Kupferrohre dürfen keine Verschmutzun‐
gen
(z.B. Metallspäne) oder Feuchtigkeit gelangen.
Deshalb die Rohröffnungen nach unten halten
und verschließen.
Schritt 2 von 3
Die Rohrenden bördeln. Die Rohrenden müssen
vor der Bördelung entgratet werden!
Schritt 3 von 3
C
Gebördelte Rohre aufstecken (C) und anschrau‐
ben.
Abbildung 49: Verbindung der Bördelverschraubung
A
B
A
B
Seite 34 von 71
