Sicherheitsventil; Abbildung 39: Zusammenfügen Der Geräteteile 1; Abbildung 40: Positionierungshilfe; Abbildung 41: Zusammenfügen Der Geräteteile 2 - Ochsner AIR 109 C BASIC VX Betriebsanleitung Und Installationsanleitung

schieben des oberen Geräteteils in die Führung
am unteren Geräteteil.

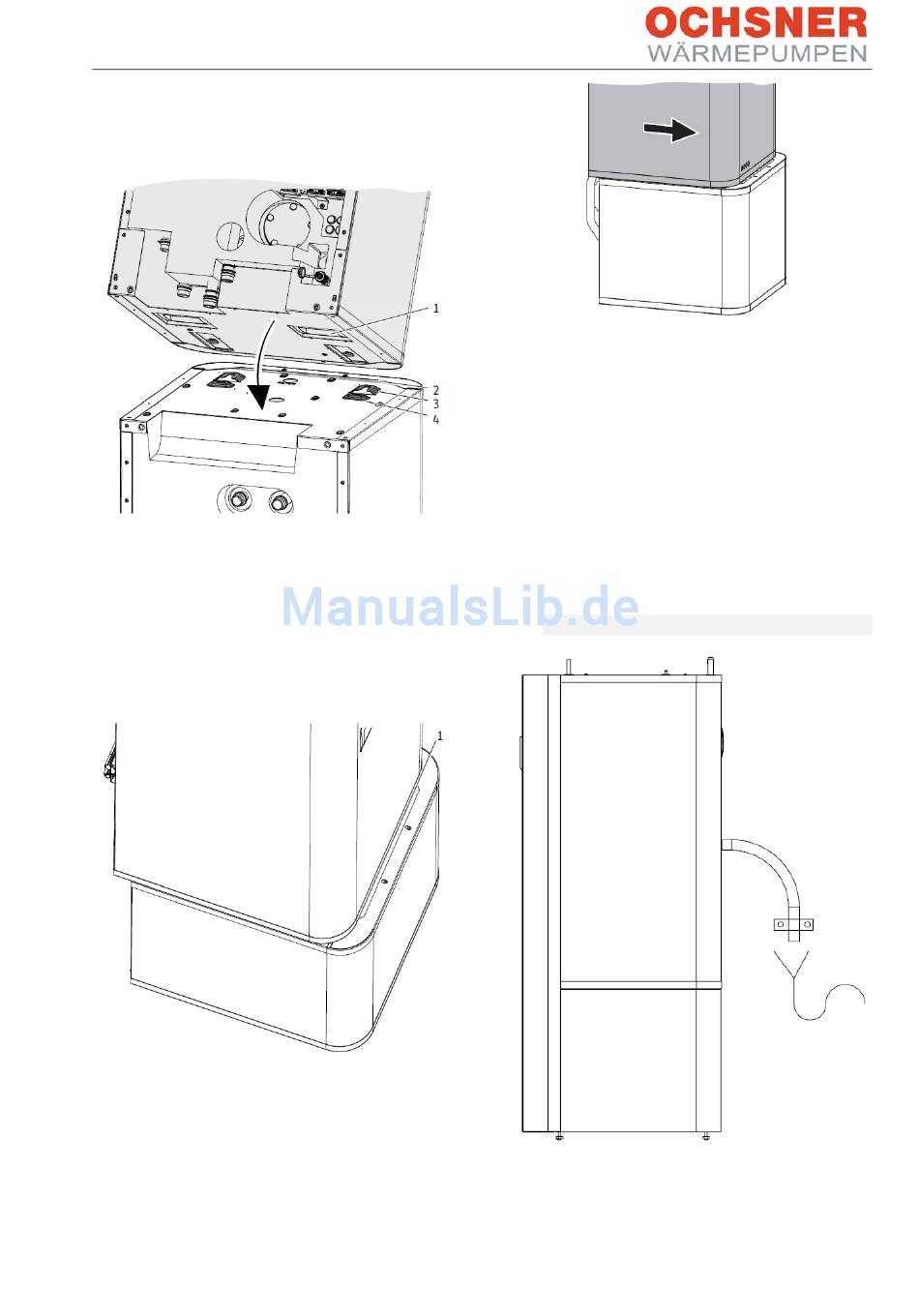

Abbildung 39: Zusammenfügen der Geräteteile 1
1 Griffmulde
2 gestrichelte Linie (Perforation im Blech)
3 Führung
4 Positionierungshilfe

Abbildung 40: Positionierungshilfe

1 gestrichelte Linie (Perforation im Blech)
-
Stellen Sie den oberen Geräteteil an der
gestrichelten Linie auf den unteren Gerä‐
teteil.
BA_AIR_BASIC_ELW_Multitower_OTE3_SW5x_CC_DE_20160906_V02.docx
Abbildung 41: Zusammenfügen der Geräteteile 2
-
-
-
-
6.2.4

Abbildung 42: Ablaufschlauch Sicherheitsventil

1 Ablaufleitung
2 Befestigung
3 Abfluss
Schieben Sie den oberen Geräteteil nach
hinten, bis er bündig zum unteren Gerä‐
teteil ist.
Befestigen Sie die Laschen vorn am Ge‐
rät.
Stecken Sie den Fühler am Pufferspeicher
ein.
Montieren Sie die Steckverbinder der 4
hydraulischen Anschlüssen. Achten Sie
darauf, dass die Federklemmen einras‐
ten.

Sicherheitsventil
