ACHTUNG
Nach dem Entlüften müssen Sie den
Schnellentlüfter wieder schließen.

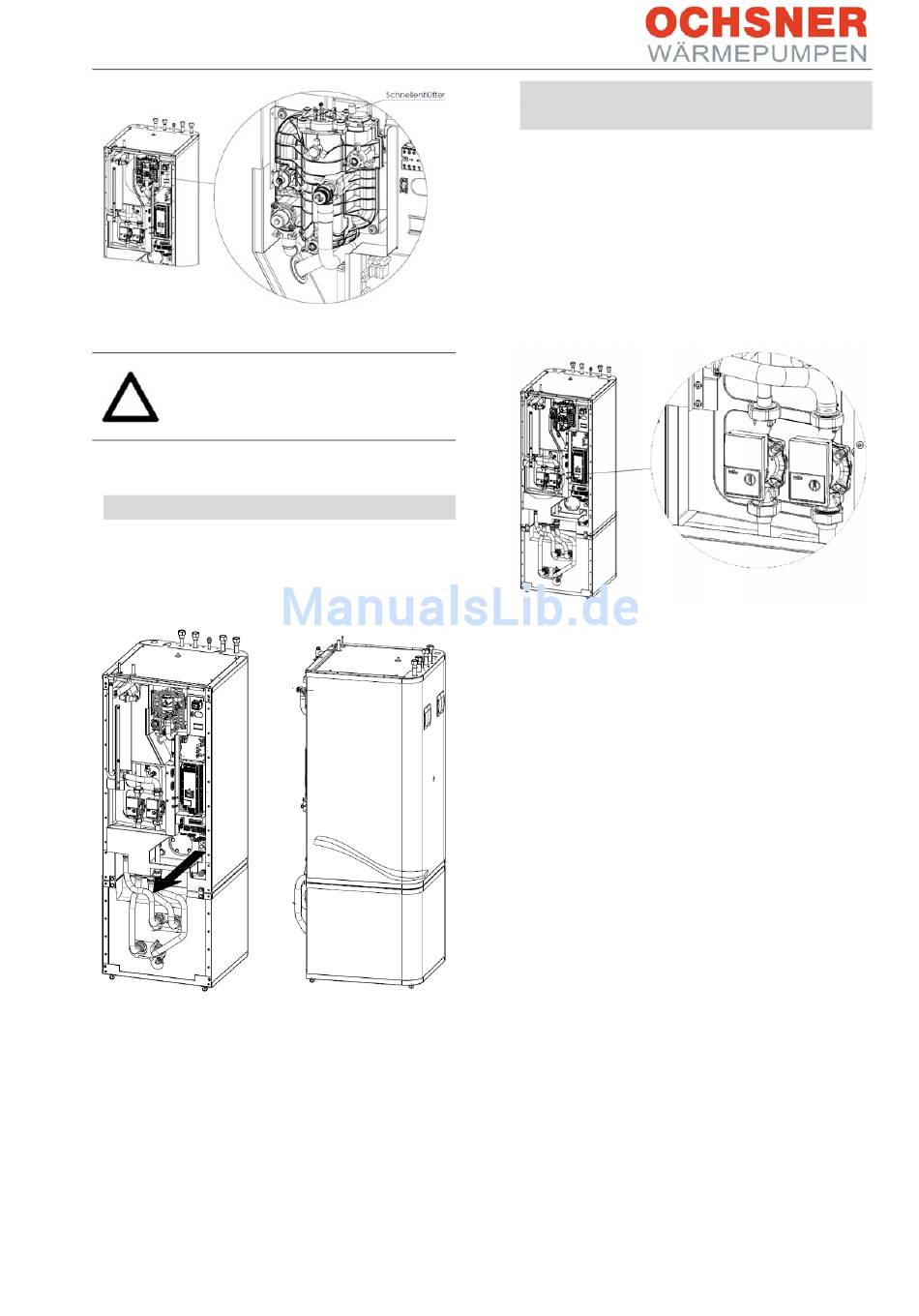

6.3 Elektrischer Anschluss T200
Der Anschlusskasten des Gerätes befindet sich
hinter der Frontblende (siehe Kapitel Transport /
Frontkleidung demontieren / monieren).
-
Führen Sie alle Netzanschluss‐ und Füh‐
lerleitungen durch die Kabeldurchfüh‐
rung in das Gerät hinein.
-
Beachten Sie die Vorschriften und Hin‐
weise im Kapitel 8 Elektrischer An‐
schluss.
BA_AIR_BASIC_ELW_Multitower_OTE3_SW5x_CC_DE_20160906_V02.docx
6.4 Verwendung T200 mit gemischtem
Heizkreis
Um das Innenteil T200 mit einem gemischten
Heizkreis verwenden zu können, muss die interne
Heizkreispumpe durch ein Passstück ersetzt wer‐
den.
Position der Heizkreispumpe:
Die Heizkreispumpe ist die linke der beiden Pum‐
pen im oberen Teil des T200.
Passstück:
Das Passstück muss folgende Dimensionen ha‐
ben:
-
Anschlüsse 2 x 1½" AG, flachdichtend
-
Länge 180 mm
-
Nennweite DN 25 (1")
Anschließend kann der Heizkreis (oder auch meh‐
rere) extern aufgebaut werden.
Seite 31 von 71
