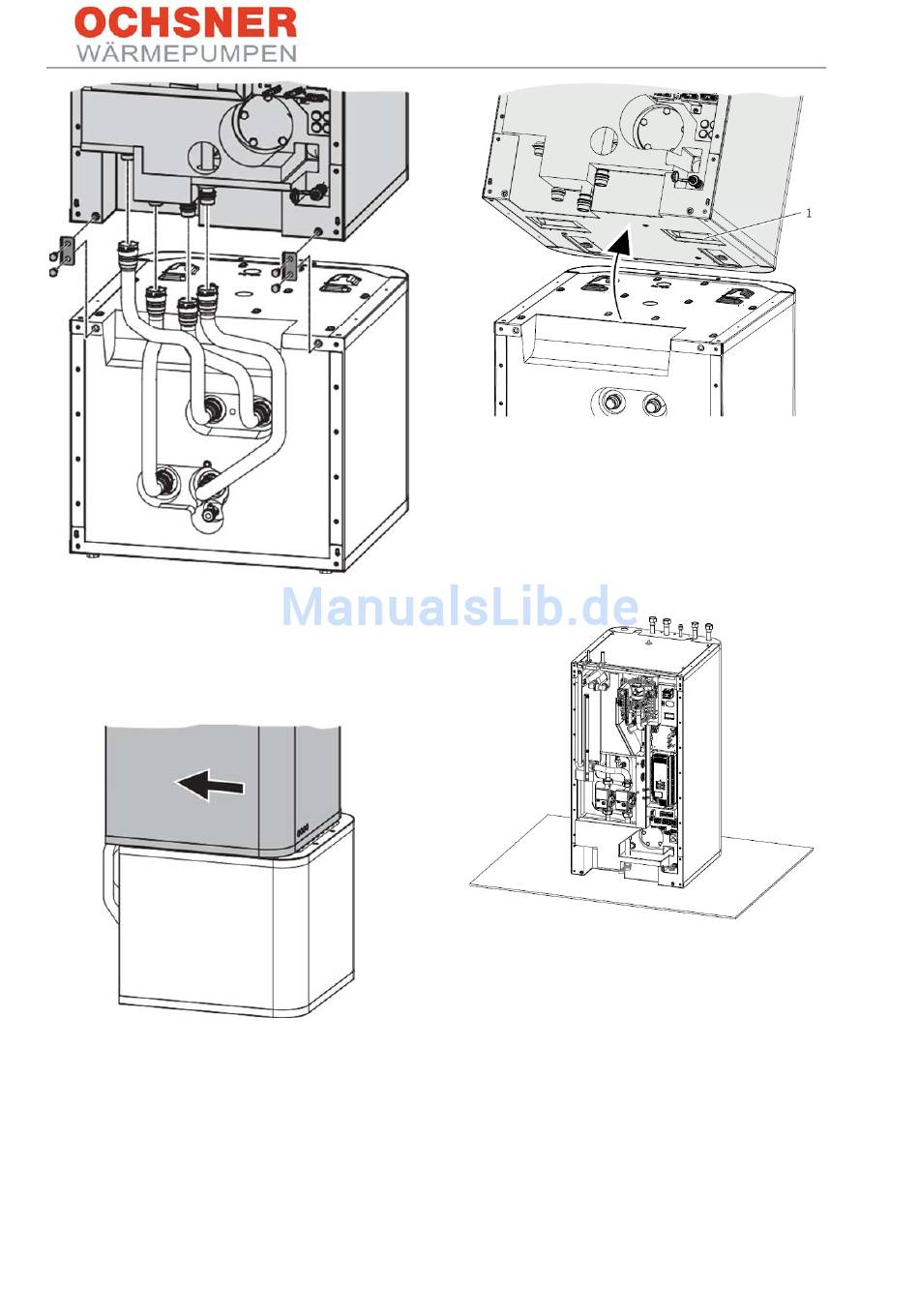

Abbildung 35: Lösen Verbindungsschrauben; Abbildung 36: Trennen Der Geräteteile 1; Abbildung 37: Trennen Der Geräteteile 2; Abbildung 38: Abstellen Oberteil T200 - Ochsner AIR 109 C BASIC VX Betriebsanleitung Und Installationsanleitung

Abbildung 35: Lösen Verbindungsschrauben
-
Lösen Sie die 4 Schrauben an den La‐
schen vorn am Gerät.
Abbildung 36: Trennen der Geräteteile 1
-
Ziehen Sie den oberen Geräteteil nach
vorn.
BA_AIR_BASIC_ELW_Multitower_OTE3_SW5x_CC_DE_20160906_V02.docx
Abbildung 37: Trennen der Geräteteile 2
-
Kippen Sie den oberen Geräteteil nach
hinten. Nutzen Sie die Griffmulden an der
Unter. Und Rückseite des Gerätes für
besseren halt beim Transport.
Abbildung 38: Abstellen Oberteil T200
-
Stellen Sie den oberen Geräteteil auf ei‐
ner Unterlage ab, um Beschädigungen zu
vermeiden.
Geräteteile zusammenfügen:
Fügen Sie die Geräteteile in umgekehrter Reihen‐
folge zusammen.
Die Positionierungshilfen und die Markierung
durch eine gestrichelte Linie erleichtern das Ein‐
Seite 28 von 71
