AIR BASIC mit ECO-Speicher

Montageanweisung
Für diese Kombination muss eine Mindestraum-
höhe von 250 cm vorhanden sein.
Aufstellung Innenteil Golf Midi mit ECO-Speicher

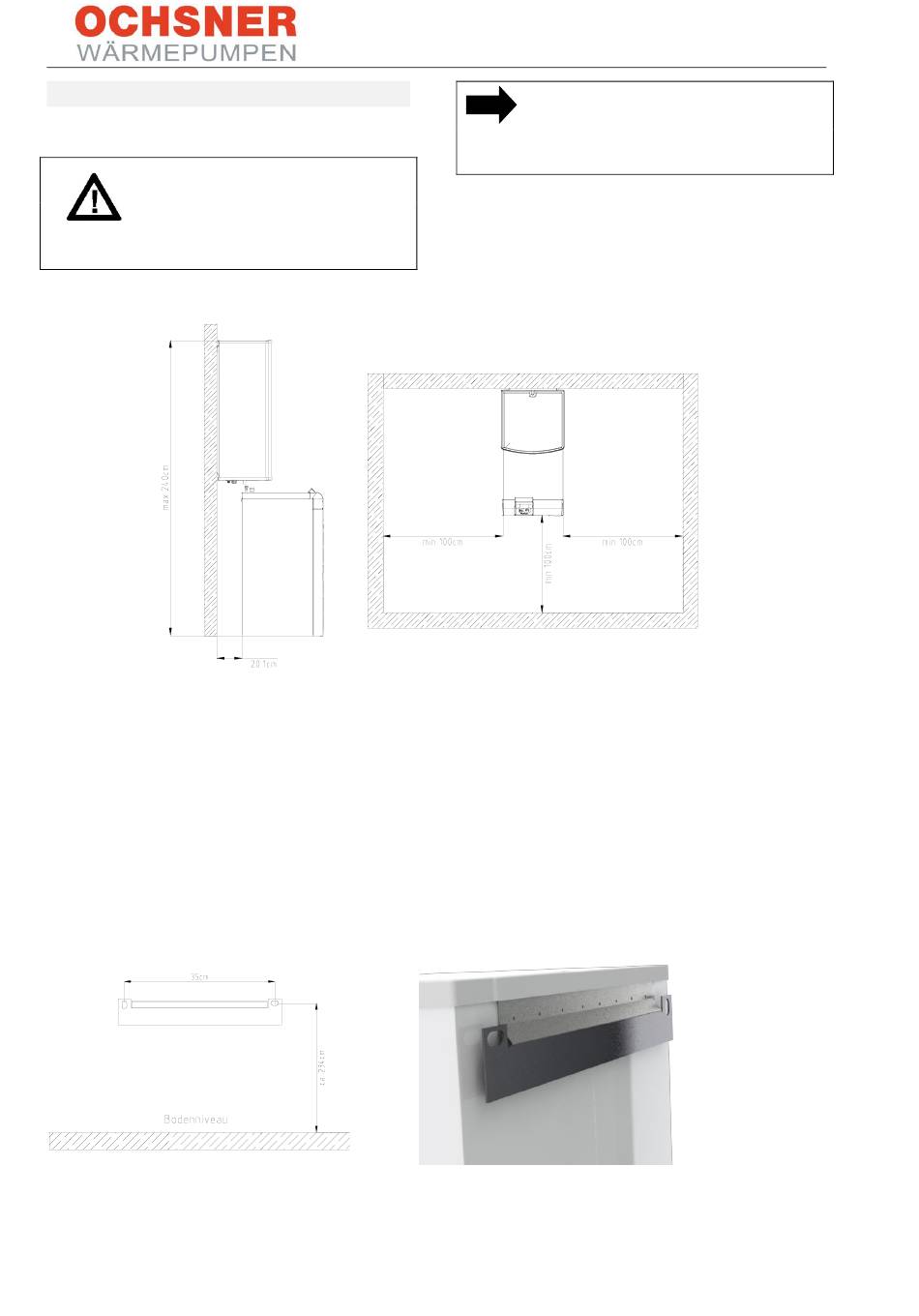

Abbildung 70: Montageanweisung AIR BASIC mit ECO-
Befestigung Schiene
Die Befestigung des Eco-Speichers erfolgt über
eine Befestigungsschiene. Diese muss mit Schrau-
ben und Dübeln an der Wand befestigt werden
(Tragkraft und Festigkeit der Wand beachten) Die
Verbindung zwischen Innenteil und Eco-Speicher
wird über Wellrohrverbindungen hergestellt.
Diese sind im Lieferumfang enthalten.
Abbildung 71: Ansicht Befestigungsschiene und Rückansicht
Speicher mit Befestigungsschiene
BA_AIR_BASIC_ELW_Multitower_OTE3_SW5x_CC_DE_V08.docx
Speicher
HINWEIS
Die Befestigungsschiene ist ca. 240 cm über Bo-
denniveau zu montieren.
