8.3.2

AIR 109 C BASIC VX (ELW 4) unterbrechbarer Tarif

(unterbrechbare Versorgung Innenteil über Außenteil bei

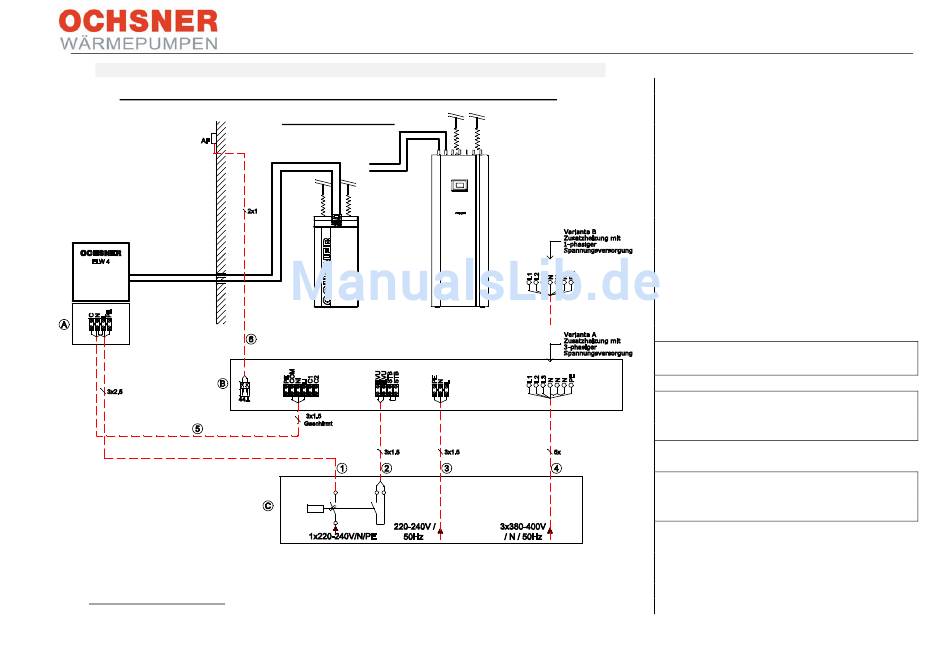

Abbildung 53: Verkabelungsschema AIR 109 C BASIC VX (unterbrechbare Versorgung)
Sämtliche Kabel/Leitungen flexibel ausführen (ÖLFLEX).
ACHTUNG Prinzip Schema: Schema enthält nicht alle zur Installation/Montage erforderlichen Ar‐
maturen/Sicherheitsorgane/Komponenten. Anlage nach einschlägigen Normen und örtlichen Richt‐
linien ausführen!
BA_AIR_BASIC_ELW_Multitower_OTE3_SW5x_CC_DE_20160906_V02.docx
2 getrennte FI)
LEGENDE:
A) Klemmkasten Außeneinheit
B) Inneneinheit
C) Zählerverteiler
1) Versorgung Außeneinheit
1x 220‐240VAC 50Hz /N/PE
2) EVU Leitung, (den werksseitig geklemmten
Bügel entfernen)
3) Steuerleitung 240 V
4) Versorgung des integrierten 8,8 kW E‐Stabes
5) Busverbindung zwischen Innen‐ und Außen‐
einheit, Schirm ist beidseitig aufzulegen!
6) Außenfühler
Absicherung von 1 mittels 16A C Sicherung.
Absicherung von 4 mittels 16A C Sicherung.
Bei Tarifabschaltungen durch den EVU (Energie‐
Versorgungs‐Unternehmen) den Meldekontakt
immer ausführen!
Verkabelung bei A mit 50cm Überlänge vorse‐
hen. Dies ermöglicht die Abnahme der Schalt‐
platte und somit die Wartbarkeit.
Seite 38 von 71
