INSTALLATION | Geräteinstallation

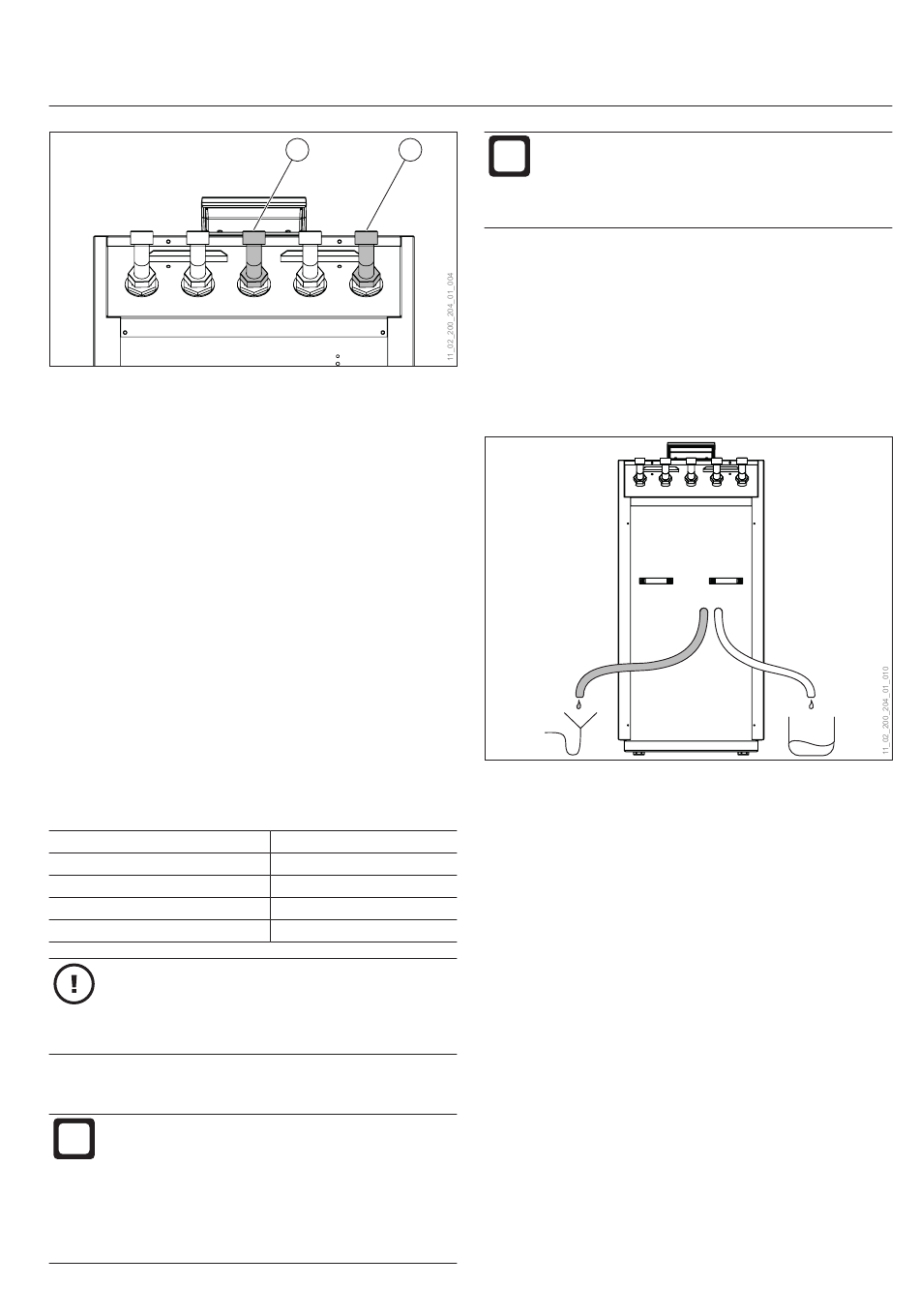

1 Heizungswasser-Vorlauf
2 Heizungswasser/Warmwasser-Rücklauf
»
Verbinden Sie die Innenteil-Anschlüsse Hei-
zungs-Vorlauf und Heizungs-Rücklauf entsprechend
mit der Heizungsanlage.
»
Sorgen Sie für eine dichte Verbindung.
»
Achten Sie bei der Rohrmontage auf die Vermeidung
von Körperschallbrücken.
Heizungswasserbeschaffenheit
Verwenden Sie fachgerechtes Füllwasser, welches für die
Komponenten Ihrer Heizungsanlage geeignet ist. Wir emp-
fehlen eine Aufbereitung des Füllwassers entsprechend
der Richtlinie VDI 2035-2.
Ein hoher pH-Wert und eine geringe elektrische Leitfä-
higkeit des Füllwassers verringern die Korrosionsgefahr
an Eisen- und Kupfer-Werkstoffen auf ein Minimum, wenn
zugleich ein niedriger Sauerstoffgehalt vorliegt. Eine Stein-
bildung (Verkalkung) wird dadurch ebenfalls minimiert.
Füllwasser-Kennwerte
pH-Wert bei 25°C
elektrische Leitfähigkeit bei 25°C
Sauerstoffgehalt
Chlorid
Sachschaden
Ungeeignetes Füllwasser kann durch Steinbildung
und Korrosion Ihre Anlage beschädigen.
»
Sorgen Sie bei Bedarf für eine fachgerechte
Enthärtung und Entsalzung des Füllwassers.

10.2.2 Sicherheitsventil-Ablauf

i Hinweis
Das Innenteil verfügt über ein internes Sicherheits-
ventil für die Wärmenutzungsanlage (Warmwasser,
Heizungswasser).
»
Beachten Sie nationale und regionale Vor-
schriften hinsichtlich der Ausführung des
Ablaufes und vorgeschriebener regelmäßiger
Funktionsprüfungen.
982001-TERRA-M2-M4-DE06 | www.ochsner.com
2 1
8,5-10
< 100 μS/cm
< 0,05 mg/l
< 30 mg/l
Hinweis
i
Der max. Betriebsdruck des Wärmeträgers beträgt
3 bar. Jedoch kann sich aufgrund der Schließ-
druckdifferenz das Sicherheitsventil ab 2,4 bar zu
öffnen beginnen.
Im Auslösefall wird die Flüssigkeit über einen Schlauch an
der Rückseite des Innenteils abgeleitet.
»
Dimensionieren Sie den Sicherheitsventil-Ablauf so,
dass die Flüssigkeit ungehindert über einen offenen
und einsehbaren Abwassertrichter ablaufen kann.
»
Installieren Sie den Schlauch mit einem stetigen Ge-
fälle zum Abwassertrichter hin. Vermeiden Sie das
Knicken des Schlauches.
10.2.3 Heizungsanlage befüllen
Bei der Auslieferung befindet sich das 3-Wege-Umschalt-
modul in der Stellung „Heizbetrieb".
Informationen bzgl. des nachträglichen manuellen Um-
schaltens des 3-Wege-Umschaltmoduls finden Sie in der
Regler-Bedienungsanleitung (Warmwasserkreis/Relais-
test).
»
Befüllen Sie die Heizungsanlage mit geeignetem Füll-
wasser über den Befüllungs- und Entleerungshahn.
