Hypertherm Powermax30 XP Betriebsanleitung Seite 70

5 – Wartung und Fehlerbeseitigung

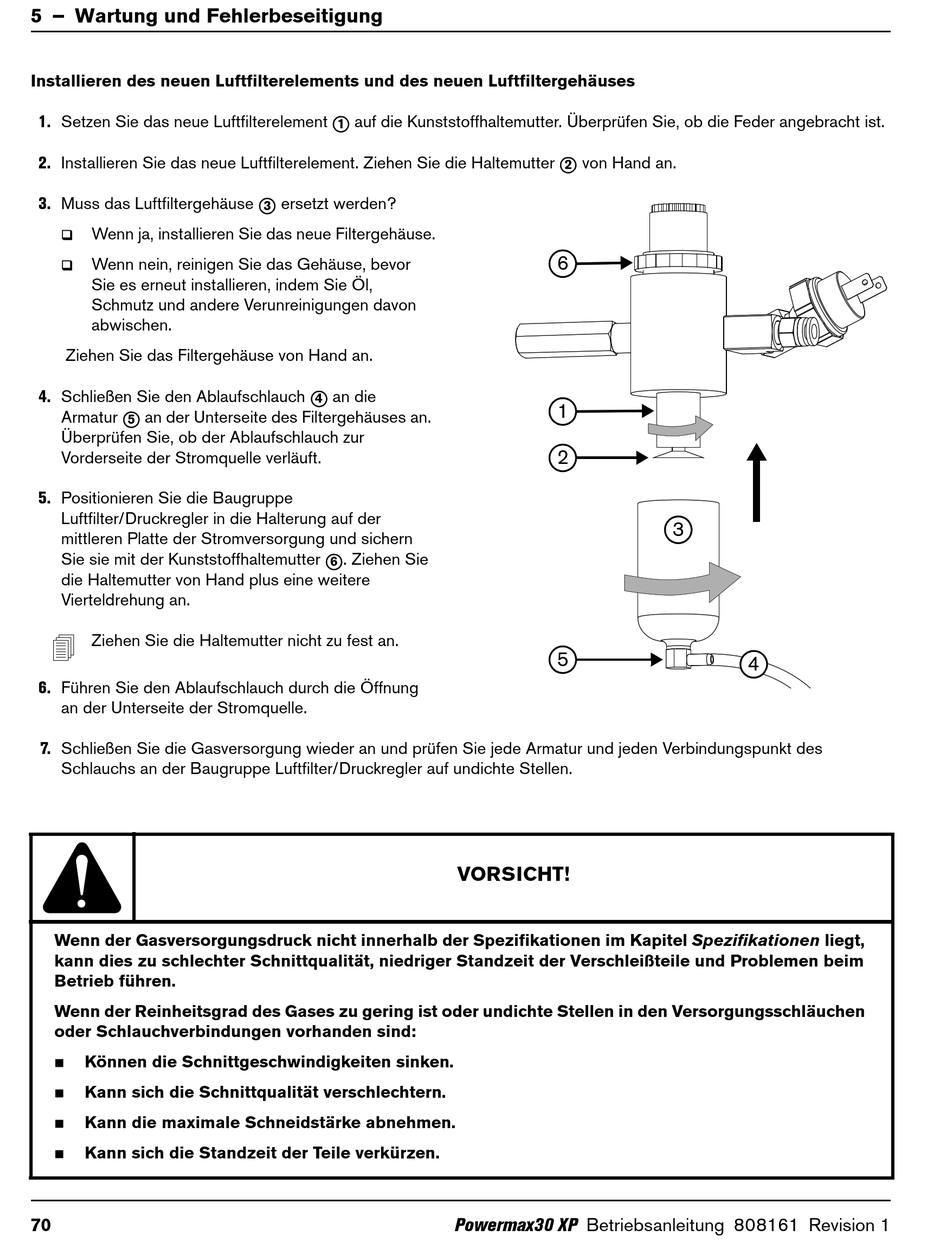

Installieren des neuen Luftfilterelements und des neuen Luftfiltergehäuses
1. Setzen Sie das neue Luftfilterelement
2. Installieren Sie das neue Luftfilterelement. Ziehen Sie die Haltemutter
3. Muss das Luftfiltergehäuse

Wenn ja, installieren Sie das neue Filtergehäuse.
 Wenn nein, reinigen Sie das Gehäuse, bevor
Sie es erneut installieren, indem Sie Öl,
Schmutz und andere Verunreinigungen davon
abwischen.
Ziehen Sie das Filtergehäuse von Hand an.
4. Schließen Sie den Ablaufschlauch
Armatur an der Unterseite des Filtergehäuses an.
5
Überprüfen Sie, ob der Ablaufschlauch zur
Vorderseite der Stromquelle verläuft.
5. Positionieren Sie die Baugruppe
Luftfilter/Druckregler in die Halterung auf der
mittleren Platte der Stromversorgung und sichern
Sie sie mit der Kunststoffhaltemutter
die Haltemutter von Hand plus eine weitere
Vierteldrehung an.

Ziehen Sie die Haltemutter nicht zu fest an.
6. Führen Sie den Ablaufschlauch durch die Öffnung
an der Unterseite der Stromquelle.
7. Schließen Sie die Gasversorgung wieder an und prüfen Sie jede Armatur und jeden Verbindungspunkt des
Schlauchs an der Baugruppe Luftfilter/Druckregler auf undichte Stellen.
Wenn der Gasversorgungsdruck nicht innerhalb der Spezifikationen im Kapitel Spezifikationen liegt,
kann dies zu schlechter Schnittqualität, niedriger Standzeit der Verschleißteile und Problemen beim
Betrieb führen.
Wenn der Reinheitsgrad des Gases zu gering ist oder undichte Stellen in den Versorgungsschläuchen
oder Schlauchverbindungen vorhanden sind:
 Können die Schnittgeschwindigkeiten sinken.
 Kann sich die Schnittqualität verschlechtern.
 Kann die maximale Schneidstärke abnehmen.
 Kann sich die Standzeit der Teile verkürzen.
70
auf die Kunststoffhaltemutter. Überprüfen Sie, ob die Feder angebracht ist.
1
ersetzt werden?
3
an die
4
. Ziehen Sie
6
von Hand an.
2
6
1
2
5
VORSICHT!
Powermax30 XP Betriebsanleitung 808161 Revision 1
3
4
