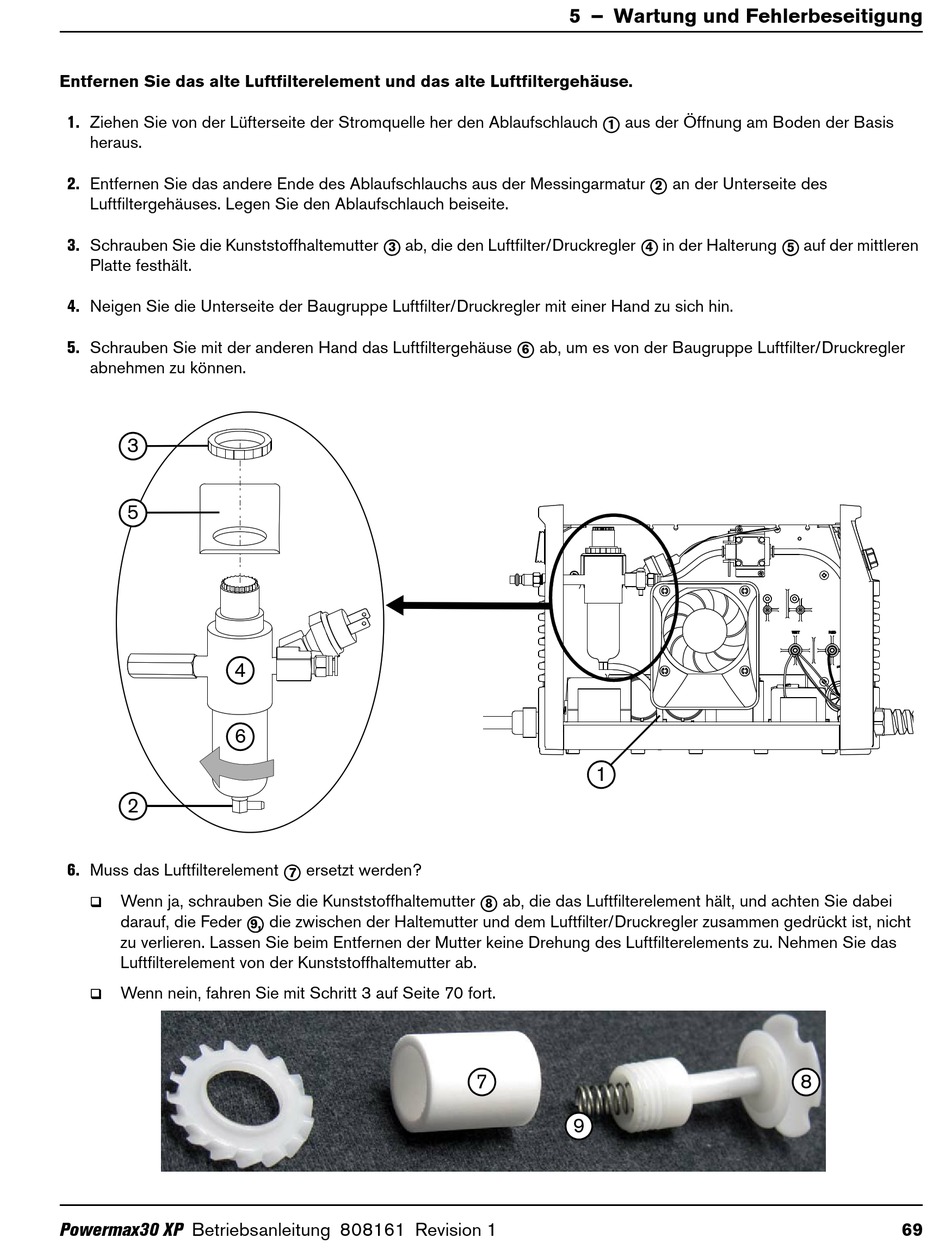

Entfernen Sie das alte Luftfilterelement und das alte Luftfiltergehäuse.
1. Ziehen Sie von der Lüfterseite der Stromquelle her den Ablaufschlauch
heraus.
2. Entfernen Sie das andere Ende des Ablaufschlauchs aus der Messingarmatur
Luftfiltergehäuses. Legen Sie den Ablaufschlauch beiseite.
3. Schrauben Sie die Kunststoffhaltemutter
Platte festhält.
4. Neigen Sie die Unterseite der Baugruppe Luftfilter/Druckregler mit einer Hand zu sich hin.
5. Schrauben Sie mit der anderen Hand das Luftfiltergehäuse
abnehmen zu können.
3
5
4
6
2
6. Muss das Luftfilterelement
 Wenn ja, schrauben Sie die Kunststoffhaltemutter
darauf, die Feder
zu verlieren. Lassen Sie beim Entfernen der Mutter keine Drehung des Luftfilterelements zu. Nehmen Sie das
Luftfilterelement von der Kunststoffhaltemutter ab.
 Wenn nein, fahren Sie mit Schritt 3 auf Seite 70 fort.
