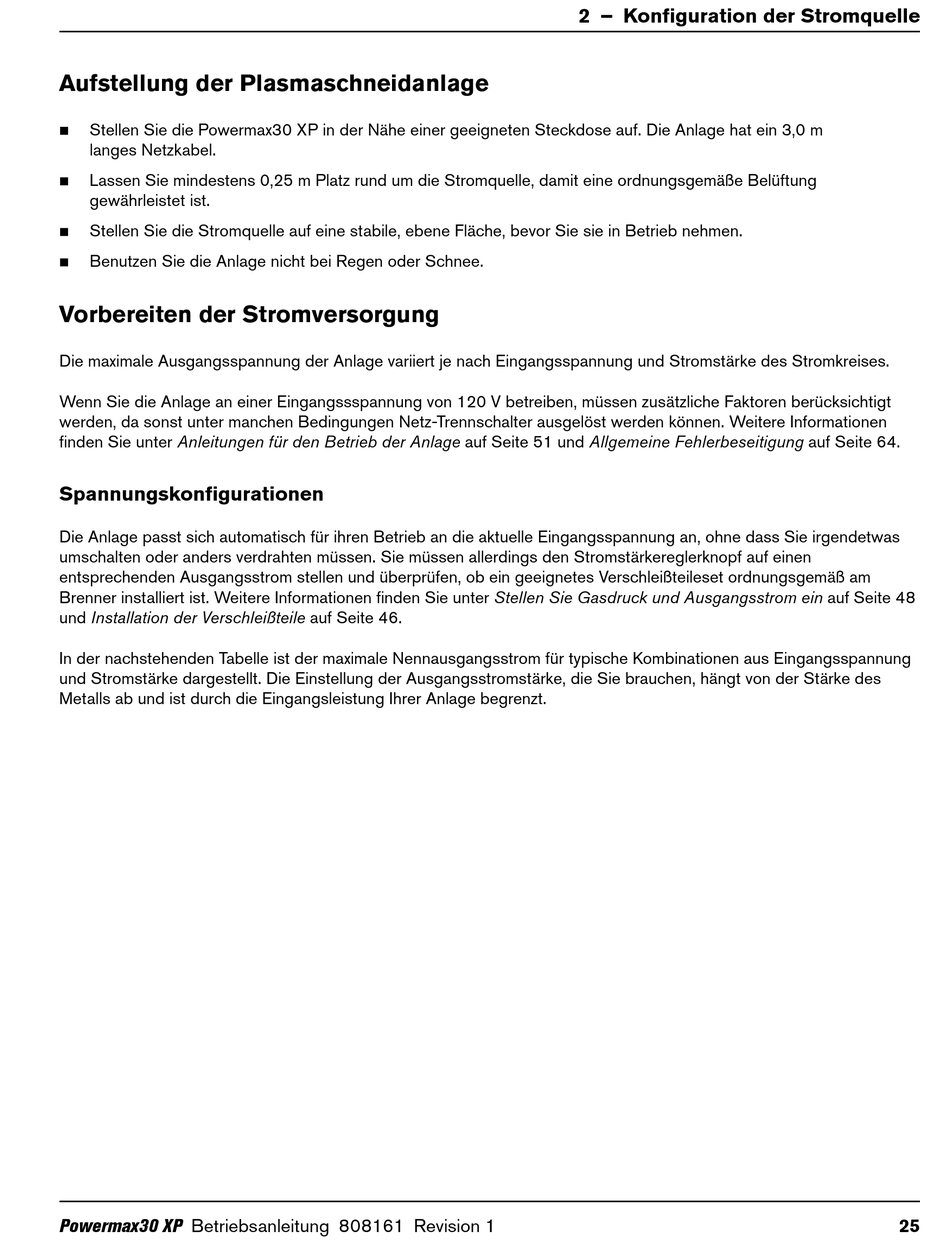

Aufstellung der Plasmaschneidanlage
Stellen Sie die Powermax30 XP in der Nähe einer geeigneten Steckdose auf. Die Anlage hat ein 3,0 m
langes Netzkabel.
Lassen Sie mindestens 0,25 m Platz rund um die Stromquelle, damit eine ordnungsgemäße Belüftung
gewährleistet ist.
Stellen Sie die Stromquelle auf eine stabile, ebene Fläche, bevor Sie sie in Betrieb nehmen.
Benutzen Sie die Anlage nicht bei Regen oder Schnee.
Vorbereiten der Stromversorgung
Die maximale Ausgangsspannung der Anlage variiert je nach Eingangsspannung und Stromstärke des Stromkreises.
Wenn Sie die Anlage an einer Eingangssspannung von 120 V betreiben, müssen zusätzliche Faktoren berücksichtigt
werden, da sonst unter manchen Bedingungen Netz-Trennschalter ausgelöst werden können. Weitere Informationen
finden Sie unter Anleitungen für den Betrieb der Anlage auf Seite 51 und Allgemeine Fehlerbeseitigung auf Seite 64.
Spannungskonfigurationen
Die Anlage passt sich automatisch für ihren Betrieb an die aktuelle Eingangsspannung an, ohne dass Sie irgendetwas
umschalten oder anders verdrahten müssen. Sie müssen allerdings den Stromstärkereglerknopf auf einen
entsprechenden Ausgangsstrom stellen und überprüfen, ob ein geeignetes Verschleißteileset ordnungsgemäß am
Brenner installiert ist. Weitere Informationen finden Sie unter Stellen Sie Gasdruck und Ausgangsstrom ein auf Seite 48
und Installation der Verschleißteile auf Seite 46.
In der nachstehenden Tabelle ist der maximale Nennausgangsstrom für typische Kombinationen aus Eingangsspannung
und Stromstärke dargestellt. Die Einstellung der Ausgangsstromstärke, die Sie brauchen, hängt von der Stärke des
Metalls ab und ist durch die Eingangsleistung Ihrer Anlage begrenzt.
Powermax30 XP Betriebsanleitung 808161 Revision 1
2 – Konfiguration der Stromquelle
25
