adt-audio
kein Gerät eingebaut sein.
Auch hier müssen 3 Höhen-
einheiten freibleiben, um den
Zugang von kühler Luft zu
ermöglichen.
Wird das Netzgerät außer-
halb eines Racks frei aufge-
stellt, so muß unbedingt dar-
auf geachtet werden, daß es
nicht unmittelbar auf dem
Boden steht, da dann keine
Luft durch das Gerät zirkulie-
ren kann und die Bauteile im
Netzgerät die entstehenden
Hitze nicht mehr abführen
können. Für diesen Fall sind
Unterlegstücke lieferbar. Im
Notfall tuen es auch zwei
Holzlatten von mindestens 5
cm oder 4 Klötze. Der Mindestabstand zwischen Netzgerät und Boden sollte 5 cm betragen .Natürlich ist ein
größerer Abstand nicht schädlich. Bei Aufstellung an einer Wand oder in einer Ecke sollte man ebenfalls einen
Abstand von mindestens 5 cm allseits einhalten. Dies gilt natürlich auch für eine auf dem Netzteil aufgesetzte
Abdeckplatte, die wir bei freier Aufstellung empfehlen. Ist es auf Grund der vorgebenen Platzverhältnisse nicht
möglich, diese Bedingungen zu erfüllen, so gibt es eine Reihe von Möglichkeiten, die im Folgenden beschrieben
werden.

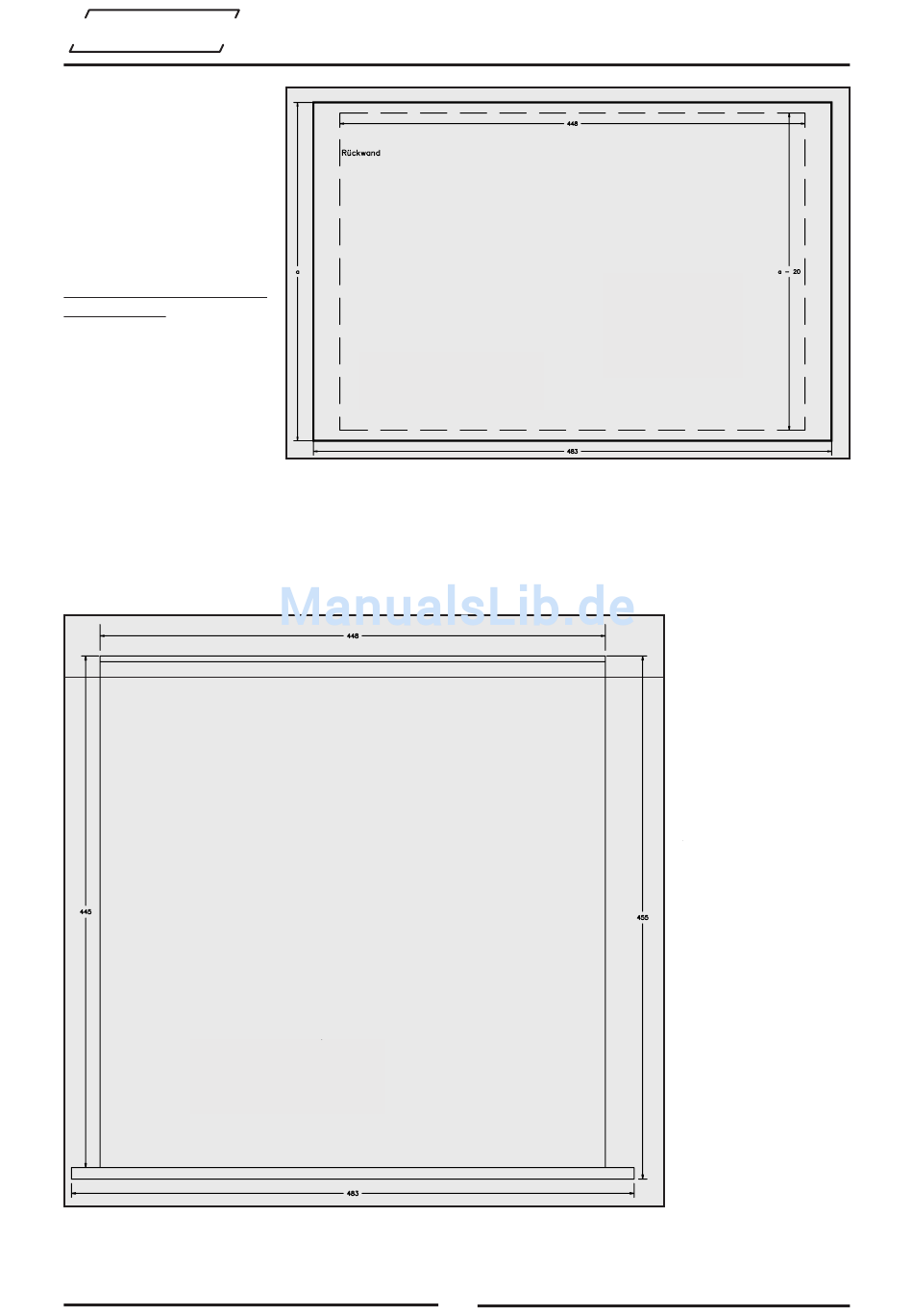

Draufsicht
Netzgeräte UPS05b UPS10b und UPS25
einen sondern jeweils 2 oder 3 Lüfter zu verwenden, sodaß bei Ausfall eines Lüfters keine Betriebsstörung
auftreten kann.
Vorderansicht
Netzgeräte UPSM/5, UPSM/10, UPSM/KB, UPS05b
UPS10b und UPS25
6
Typ
Maß a
UPSM/5
220
UPSM/10
220
UPSM/KB
220
UPS05b
220
UPS10b
320
UPS25 420
1.2.1 Fremdbelüf-
tung im Rack
Diese erfolgt sinvoller-
weise durch einen oder
zwei Lüftereinschübe.
Ist nur ein Einschub vor-
handen, so sollte dieser
oben im Rack so einge-
baut werden, daß er die
erwärmte Luft aus dem
Rack herauszieht. Der
zweite Lüfter sollte un-
ten eingebaut werden
und Frischluft in das
Rack einblasen. Dieser
Lüfter sollte mit einem
Staubfilter ausgestattet
werden, damit nicht die
Geräte im Rack durch
den von diesem Lüfter
zwangsläufig ange-
saugten Staub im Laufe
der Zeit völlig ver-
schmutzt werden. Da in
einer solchen Anord-
nung die Funktion der
Anlage nur dann gege-
ben ist, wenn die Lüfter
in Ordnung sind, ist es
sehr sinvoll hier nicht
