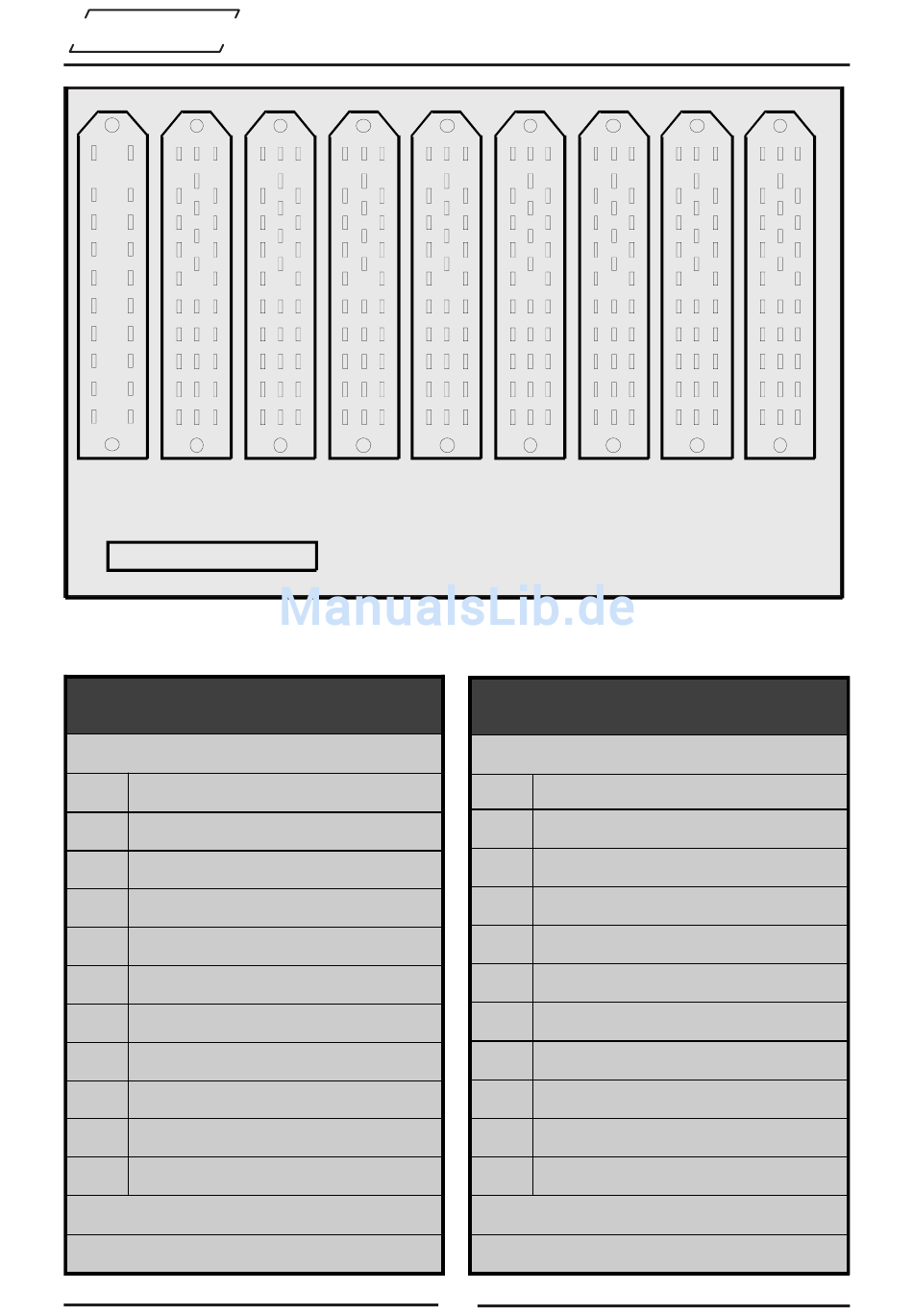

In den folgenden Tabellen sind die Anschlüsse des Anschlußfeldes hinter dem Steckfeld einschließlich der
optionellen Stecker SPECIAL und MASTERaufgeführt.
Anschlußbelegung Steckverbindung MASTER
30pol - Buchse im Rahmen
obere Kodierung
Reihe
Belegung
10
Mix R Out
9
Mix L Out
8
Cue R Out
7
Cue L Out
6
Aux 6 Out
5
Aux 5 Out
4
Aux 4 Out
3
Aux 3 Out
2
Aux 2 Out
1
Aux 1 Out
untere Kodierung
Spalte a: Tonader a / + Spalte b: Tonader b / - Spalte c: Audio Ground
(im Rahmen eingebaut)
STIFT
(im Rahmen eingebaut)
BUCHSE
TIE31-40
TIE21-30
Anschlußbelegung Steckverbindung SPECIAL
30pol - Buchse im Rahmen
obere Kodierung
Reihe
Belegung
10
MON Out R
9
MON Out L
8
Sub D Out R
7
Sub D Out L
6
Sub C Out R
5
Sub C Out L
4
Sub B Out R
3
Sub B Out L
2
Sub A Out R
1
Sub A Out L
untere Kodierung
Spalte a: Tonader a / + Spalte b: Tonader b / - Spalte c: Audio Ground
30
SPECIAL MASTER
(im Rahmen eingebaut)
STIFT
(im Rahmen eingebaut)
Buchse
