bieten stellt man fast immer ein Abfallen der Netzspannung am späten Vormittag fest. Die Netzspannung sollte
dann auf den kleinsten gemessenen Spannungswert geklemmt werden. Danach sollte nach mehrstündigem
Betrieb wiederum die Kühlkörpertemperatur geprüft werden.
1.5 Audio-Netz
Hinsichtlich der Stromversorgung des gesamten Studios können viele Probleme vermieden werden, wenn von
Anfang an eine studiogerechte Installation vorgenommen wird. Auf diese Weise kann die Problematik von
Knackstörungen durch andere Verbraucher und auch von Netzspannungsschwankungen erheblich vermindert
werden. Weiterhin ist so eine saubere Trennung der verschiedenen Verbraucherkreise innerhalb eines Studios
möglich. Eine korrekte Erdung der gesamten Anlage setzt eine korrekte Netzinstallation voraus.

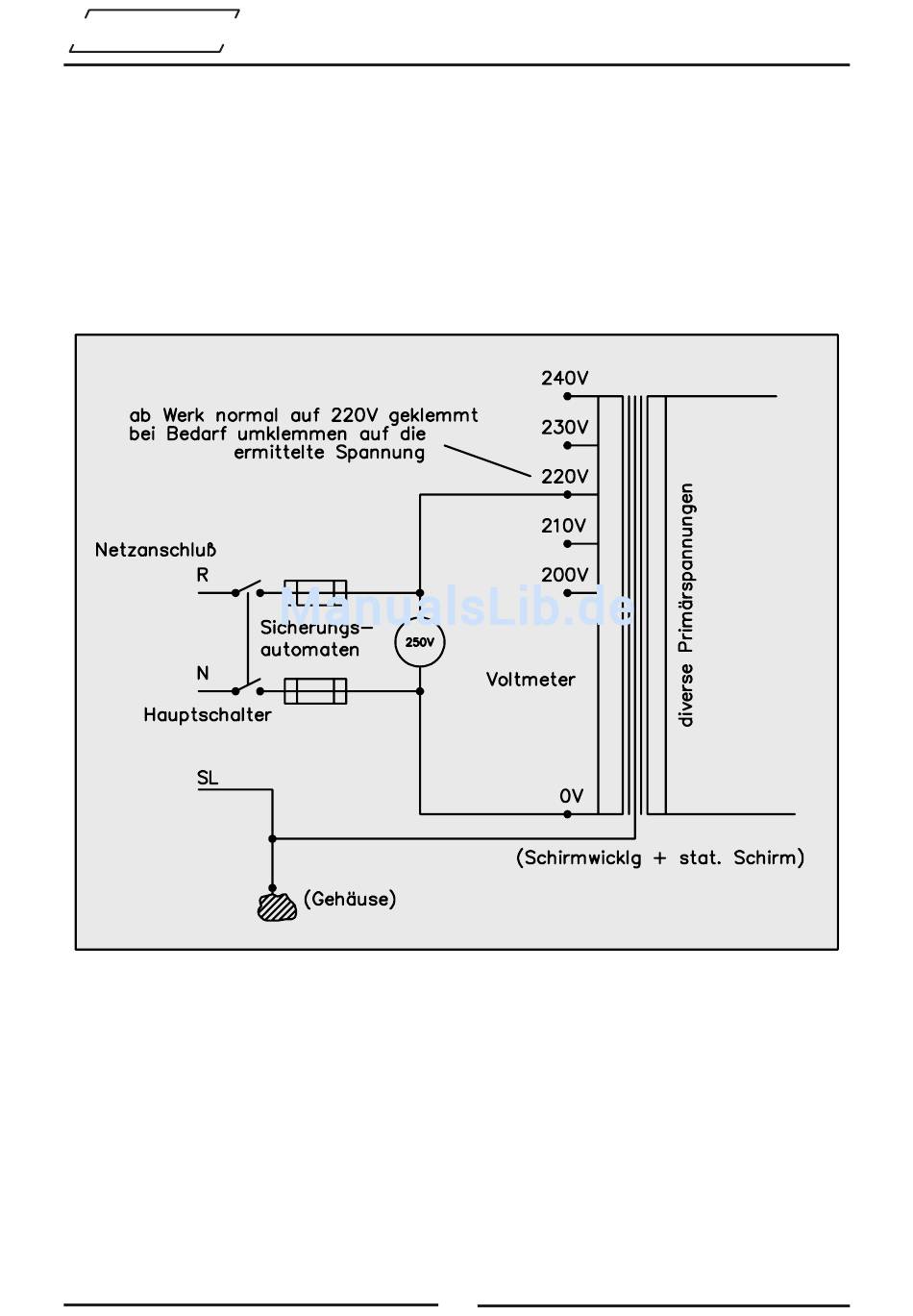

Abb. A1.5 Eingangschaltung des Netzgerätes
1.5.1 Zuleitung
Im optimalen Fall wird das Studio durch eine separate Drehstromzuleitung versorgt. Diese Zuleitung sollte vom
niederohmigsten, erreichbaren Punkt der Hausanlage aus getrennt geführt werden und einen ausreichenden
Querschnitt (z. B. 4 x 10 mm
) haben. Sie endet in einer Unterverteilung im Studio selbst. Durch den Anschluß
2
am Hausanschluß und die separate Zuleitung wird verhindert, daß ebenfalls auf der Zuleitung angeschlossene
Verbraucher Störungen ins Netz einbringen. Dadurch, daß die Anzapfungen am niederohmigsten Punkt des
Hauses erfolgt, sind Störungen, die von anderen Verbrauchern im Haus kommen durch den niedrigen
Innenwiderstand des Netzes an diesem Punkt auf dem niedrigsten in der Anlage möglichen Wert.
Durch die getrennte Zuleitung und eigene Unterverteilung ist es zusätzlich möglich, die durch den Schutzleiter
verursachten Probleme in den Griff zu bekommen. Üblicherweise werden die Steigleitungen zu den einzelnen
Unterverteilungen nur 4-adrig ( 3 Phasen und Nulleiter) ausgeführt. Am Hausanschluß ist immer ein Potential-
ausgleich zu Wasserleitung, Heizung oder auch einem Erder vorhanden. An diesem Punkt existiert in aller Regel
ein sehr niedriger Erdungswiderstand. Durch die nicht getrennte Kabelführung von Nulleiter und SL entstehen
8
