• Große Modelle besitzen oft größere Metallteile, welche den
HF-Empfang dämpfen, in solchen Fällen die Antenne links
und rechts davon positionieren.
• Die Antennen sollen mindesten 1,5...2 cm von leitenden Mate-
rialien, wie Metall, Carbon etc. entfernt sein.
• Dies gilt nicht für das Koaxialkabel, sondern nur für den End-
bereich der Antenne.
• Enge Verlegeradien für das Koaxialkabels sind zu vermeiden,
ebenso ein Knicken des Kabels.
• Empfänger vor Feuchtigkeit schützen.
BEACHTEN SIE AUCH DIE IM VORSTEHENDEN KAPITEL
AUFGEFÜHRTEN ALLGEMEINEN HINWEISE ZUM EINBAU
DER RC-ANLAGE.

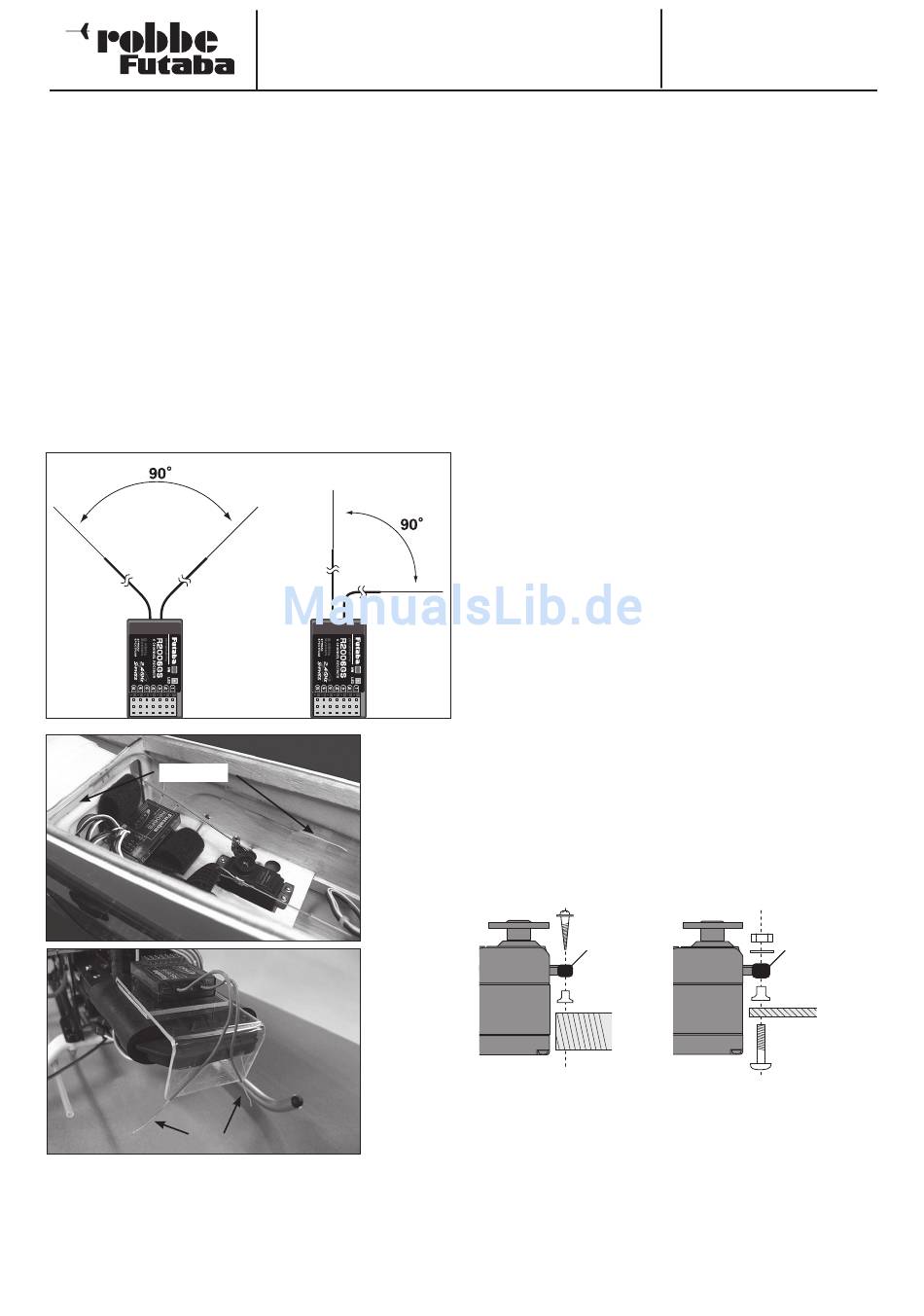

Die beiden Fotos zeigen nur den schematischen Einbau und
Antennenverlegung. Für den Praxisbetrieb muss der Empfän-
ger vibrationsgeschützt in einer Schaumstoffumhüllung unterge-
bracht sein.
Antennen
Antennen
T6J 2,4 GHz

13.5 SchaLterKabeL

Der Schalter der Empfangsanlage muss ohne mechanische
Begrenzung in jeder Richtung betätigt werden können. Der
Ausschnitt im Rumpf muss groß genug sein. Bei Motormodel-
len mit Verbrennungsmotor den Schalter auf der gegenüberlie-
genden Seite des Auspuffs anbringen, damit kein Öl eindringen
kann und die Kontakte verschmutzt. Beim Einsatz von vielen
kräftigen Digitalservos empfehlen wir den Einsatz von handels-
üblichen Doppelstromversorgungssystemen.

13.6 SerVoKabeL

Achten Sie beim Verlegen der Kabel darauf, dass diese nicht
auf Zug belastet werden, zu stark geknickt oder gebrochen
sind. Stellen sie sicher, dass keine scharfen Kanten die Kabel-
isolation beschädigen. Alle Steckverbindung müssen fest sit-
zen. Beim Lösen der Steckverbindungen achten Sie unbedingt
darauf, dass nicht an den Kabeln gezogen wird.
Die Kabel nicht kreuz und quer verlegen. Besser ist eine Befe-
stigung der Kabel mit Klebeband oder Kabelbindern z. B. an
der Rumpfseitenwand oder am Chassis. An den Geräten dür-
fen keinerlei Veränderungen vorgenommen werden. Vermei-
den Sie Verpolungen und Kurzschlüsse jeder Art, die Geräte
sind dagegen nicht geschützt.
13.7 SerVoentStörfILter
Bei Verwendung von langen Servokabeln oder Verlängerungs-
kabeln, können über die Servokabel Störungen eingefangen
werden. Deshalb sollten dann, wenn die Servokabel länger
sind als zwei normale Anschlusskabel (ca. 50 cm), zumindest
verdrillte Kabel verwendet werden (No. F1452).
Noch besser ist der Einsatz von Entstörfiltern (No. F1413).

13.8 SerVoeInbau

Zum Befestigen der Servos auf jeden Fall die beigefügten
Gummi tüllen und Messingnieten verwenden. Beim Fest-
schrauben der Servos beachten, dass die Schrauben nur
so fest angezogen werden, dass die Messingnieten nicht
zu sammengedrückt werden. Die vibrationsdämpfende Wirkung
der Gummitüllen geht sonst verloren.
Das Bild zeigt die Servomontage auf einem Holzbrettchen,
sowie einer Kunststoff - oder Aluminiumplatte.
Bei RC-Car Modellen wird der Servo-Einbau in den dafür vor-
gesehenen Aussparungen der jeweiligen Einbauplatte vor-
genommen. Bei Bootsmodellen können von Ihnen die robbe-
Servo-Schnellbefestigungen verwendet werden. Schen ken Sie
Servo
der Servomontage große Beachtung, da Servos empfindlich
auf Erschütterungen reagieren.

13.9 SerVowege / SerVohebeL

Jedes Servo muss über den vollen Weg arbeiten können,
ohne mechanische Begrenzung durch das Ruder oder das
Gestänge. Dies gilt vor allem auch für die Vergaseranlenkung.
Die Stellungen 'Vollgas' und 'Leerlauf' müssen durch die Knüp-
pelstellungen, jedoch keinesfalls durch den mecha nischen
41
S-FHSS
Gummi-
Servo
tülle
Gummi-
tülle
