11.10

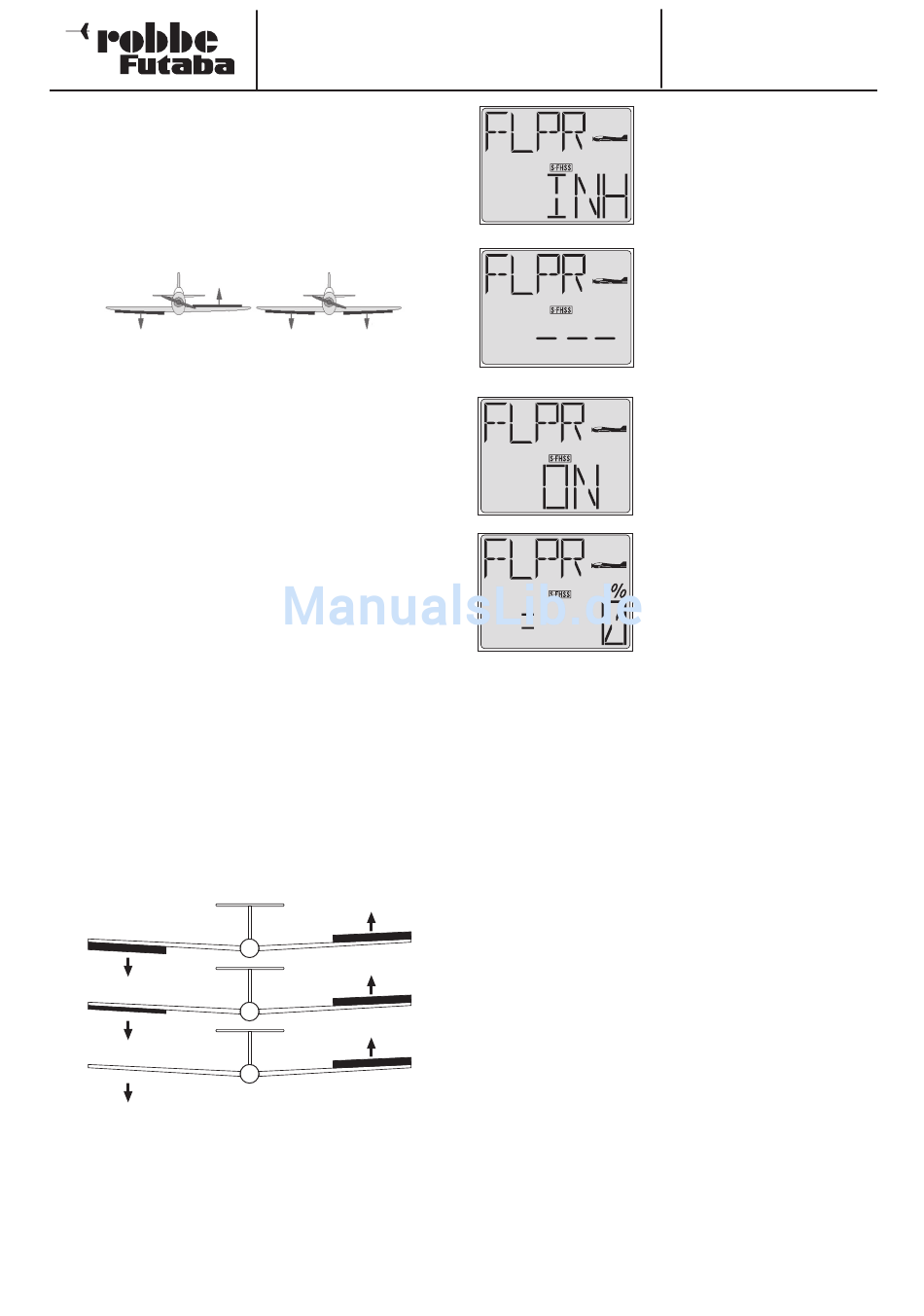

fLaperon MIScher (fLpr)

Voraussetzung für den Einsatz des Flaperon-Mischers ist die
Verwendung von zwei Querruderservos, damit die Querruder-
und die Flapfunktion gemischt werden kann. Für die Quer-
ruder wirkung werden die beiden Ruder gegensinnig bewegt.
Für die Wölbklap penwirkung können die Querruder gleichzeitig
hochgestellt und abgesenkt werden. Die beiden Bilder zeigen
diese Zusammenhänge.
Kan. 1
Kan. 6
Querruder-
ausschlag
Stecken Sie das Querruder-Servo der rechten Fläche auf Ka nal
1 und das der linken Fläche auf Kanal 6 des Empfängers. Die
Verwölbung der Fläche erfolgt gestuft durch den Schalter im
rechten Oberteil des Senders (siehe Kap. 2.1).
Mit dieser Option kann auch eine Differenzierung der Quer-
ruder programmiert werden. Ein differenzierter Querruder-
ausschlag dient dazu den unerwünschten Effekt des so
genannten negativen Wenderollmomentes auszugleichen. Bei
einer Betätigung der Querruder entsteht an der nach unten
ausschlagenden Klappe ein größerer Widerstand als an der
nach oben ausschlagenden Klappe. Dadurch ergibt sich ein
Drehmoment um die Hochachse des Modells, entgegen der
gewünschten Kurvenrichtung. Das Modell 'schiebt'.
Dieser Effekt ist umso größer je größer die Spannweite eines
Modells ist, er tritt daher besonders bei großen Segelflug-
modellen mit hoher Streckung und großen Hebelarmen auf.
Das negative Wendemoment kann auch durch einen gleichsin-
nigen Seitenruderausschlag (siehe Kap. 11.9 PMX) kompen-
siert werden. Allerdings wird dadurch zusätzlicher Wide rstand
beim Kurvenflug erzeugt.
Eine Querruder-Differenzierung bewirkt, dass die nach unten
ausschlagende Klappe einen kleineren Ausschlag hat, als die
nach oben ausschlagende Klappe, so dass sich an beiden
Flächenhälften der gleiche Widerstand ergibt. Dadurch ent-
steht kein negatives Wendemoment.
ohne Differenzierung
50% Differenzierung
100% Differenzierung (Split)
Der Grad der Differenzierung kann stufenlos als Prozentwert
eingestellt und jederzeit verändert werden. Bei einer
Differenzierung von 50% schlägt das Querruder nach unten nur
halb so weit wie das nach oben aus. Bei 100% Differenzierung
schlägt nur das obere Querruder aus (Split).
Nach der Aktivierung des Program mier modus muss diese
Funktion mit der „Mode"-Taste ausgewählt werden. Danach
T6J 2,4 GHz
Kan. 6 Kan. 1
Wölbklappen-
betätigung
gibt die Wirkungs richtung der Querruder-Differenzierung an.
Nach dem Abschluss der Programmierung muss die gesamte
Funktion genau überprüft werden. Dabei ist ganz besonders
wichtig, dass der Servoweg, trotz gleichzeitiger Betätigung bei-
der Funktionen, nicht zu groß und mechanisch be grenzt wird.
21
S-FHSS
erscheint die ne benstehende
Display-Anzeige des Flaperon-
Mischers (FLPR).
Der Flaperon-Mischer kann nicht
gleichzeitig mit der Delta-Fun ktion
(ELVN) aktiviert werden. Sollte der
Elevon-Mischer bereits
sein, erscheint die nebenstehende
Anzeige. Eingaben sind erst mög-
lich nach einer Deaktivierung der
Elevon-Funktion.
Durch eine Betätigung der Daten-
eingabe-Taste für 0,5 Sek. nach
vorn, wechselt der blinkende Schrift-
zug 'INH' zu 'ON'. Der Mischer ist
damit aktiviert.
Wenn Sie für Ihr Modell eine Quer-
ruder-Differenzierung program-
mieren wollen, betätigen Sie die
„SeLect"-Taste, das '%'-Zei chen
blinkt und mit der Datenein gabe-
Taste kann der Differenzierungs-
grad im Bereich von -100 bis
+100% verändert werden. Je höher
der Wert, umso größer ist die
Differenzierung. Das Vorzeichen
gesetzt
