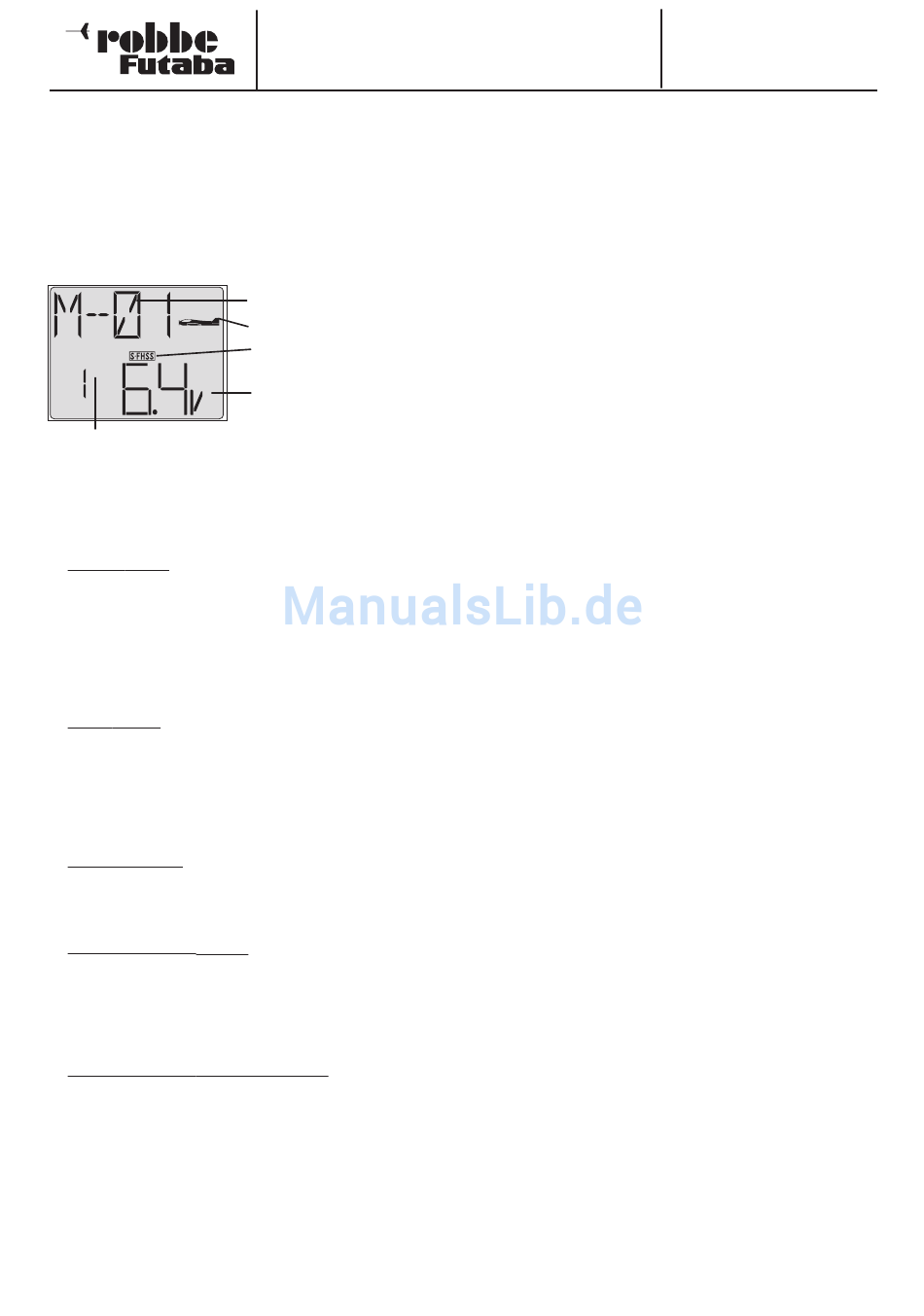

10.3 Start dISpLay

Während der Sender eingeschaltet wird, ertönt zur Be stätigung
kurz der Piezosummer, das nachstehende Display er scheint.
Vor jedem Flug, bzw. Motorstart muss sichergestellt sein, dass
das im Display dargestellte Modell mit dem übereinstimmt,
welches geflogen werden soll. Außerdem sollte vor jedem Start
die Akku span nung überprüft werden. Zu diesem Zweck wird
in der Grund einstellung des Displays der Modellname und die
Modellnum mer, sowie der Modelltyp angezeigt.
Modellspeicher

10.4 funKtIon der bedIenungStaSten

Der T6J-Sender ist mit fünf Bedienungstasten ausgestattet.
1. „Mode"- Taste
Diese Taste dient zur Auswahl der verschiedenen Software-
Funktionen. Der Sender ist mit den bewährten Rotationsme-
nüs ausgestattet. Bei diesem System sind alle Funktionen
hintereinander in einer Endlosschleife angeordnet. Die ein-
zelnen Menüs werden durch Betätigung der „Mode"- Taste
ausgewählt. Mit dieser Taste 'scrollt' man auch innerhalb der
Funktionen von einem Menüpunkt zum Nächsten.
2. „end" - Taste
Ähnlich der „Mode"- Taste kann mit dieser Taste inner-
halb des Menüs navigiert werden. Durch langes Drücken
im Menü gelangt man wieder zum Start Display. Wenn die
Taste im Start Display für ca. 1 Sek. gedrückt wird, dann
werden automatisch die Trimmung für die 4 Digitaltrimmer
angezeigt.
3. „SeLect"- Taste
Die Taste dient zur Auswahl bzw. zum Wechsel der ver-
schiedenen Optionen innerhalb eines Menüs. Mit ihr werden
mögliche Unterpunkte angewählt.
4. „dateneIngabe"- Tasten
Zur Veränderung von
„dateneIngabe"-Taste, die in Form einer Wippe aus-
gebildet ist. Mit der Betätigung zur '+'-Seite wird der ausge-
wählte Wert um einen Schritt erhöht, drückt man die Wippe
zur '-'-Seite wird der jeweilige Wert verringert.
5. „throttLe- cut" (Motor-Aus-) - Taste
Durch eine einfache Betätigung dieser Taste kann der Motor
bequem abgeschaltet werden, ohne die Leerlauftrimmung
zu verändern. Voraussetzung ist, dass der Gasknüppel in
der Leerlaufposition steht, wodurch ein versehentliches
Abschalten des Motors nahezu ausgeschlossen wird.
Durch Drücken der Taste bewegt sich das Drosselservo in
die Endstellung 'Vergaser geschlossen'. Kontrollieren Sie
die Position des Vergasers, er muss soweit geschlossen
sein, dass der Motor ausgeht. Der Weg des Drosselservos
darf aber andererseits dabei nicht mechanisch begrenzt
werden.
T6J 2,4 GHz
Modellname
Modelltyp Acro oder Heli
Modulationstyp
Anzeige der aktu-
ellen Senderakku-
spannung
Einstellungen dient die
Wenn es notwendig ist, stellen Sie die richtige Servoposition
mit der Servowegeinstellung (EPA) für Kanal 3 ein.
10.5

dIgItaLe trIMMungen dtrM

Eine Steuerknüppeltrimmung wird benötigt, um in Neutral-
stellung der Steuerknüppel auch ein geradeaus fliegendes
Modell zu erhalten. Kleine Korrekturen der Mittelstellung wer-
den mit der Trim mung durchgeführt.
Zu diesem Zweck ist der Sender mit einer digitalen Trimm-
funktion versehen. Diese moderne Art der Trimmung besitzt
den Vorteil, dass nach dem erneuten Inbetriebnehmen bzw.
einem Modellspeicherwechsel immer die vorher eingestellten
Trimmwerte erhalten bleiben bzw. automatisch wieder einge-
stellt werden. Ein Umtrimmen ist nicht mehr notwendig. Die
Trimmwerte sind im jeweiligen Modellspeicher abgelegt.
Jede Knüppelfunktion besitzt einen Mikrotaster mit zwei Schalt-
richtungen. Diese Taster lassen sich besonders feinfühlig
betätigen.

10.6 prograMMIerVorgang

Der T6J-Sender stellt alle wichtigen Funktionen zur Steuerung
eines Modells bereit. Die dazu notwendigen Modelldaten müs-
sen eingegeben, der Sender "programmiert" werden.
Zur besseren Übersicht ist die Software in zwei Bereiche für
Flächenmodelle (acro) und Hubschrauber (heLI) eingeteilt.
Dadurch kann jedes Modell - vom einfachsten Segelflugzeug
bis zum anspruchsvollen Hubschrauber - auf einfache Art und
Weise programmiert werden. Dem entsprechend wurde die
Bedienungsanleitung in die zwei Bereiche- acro und heLI
gegliedert.
Wenn Modelldaten zum ersten Mal programmiert oder verändert
werden sollen, muss man aus dem normalen Be triebzustand in
den Programmiermodus wechseln.
dazu die „Mode"- taste lange drücken.
Die Display-Anzeige wechselt, es erscheint das Menü der
ersten Software-Funktion.
• Funktionswahl, Betätigen der „Mode"- oder „end"- Taste.
• Auswahl der Funktion um die Einstellung zu ändern,
„SeLect"- Taste drücken.
• Veränderung der Einstellwerte, „dateneIngabe"- Taste
• Rückkehr in das Start Display, „end"- Taste lange drücken.
Eine Reihe von Funktionen hat weitere Untermenüs um spezi-
elle Einstellungen durchführen zu können. Dies gilt z.B. für die
‚Modell'-Funktion.
In den Untermenüs dieser Funktion kann man beispielsweise
die Modellauswahl vornehmen, den Modellspeicher löschen
oder den Namen des Modells eingeben.
Eine Übersicht der Menüstruktur und Funktionen mit
Navigationsanweisung finden Sie auf der nächsten Seite.
Alle Einstellungen und Veränderungen betreffen immer nur den
gerade aktiven Modellspeicher.
Die Programmierung kann jederzeit geändert werden.
