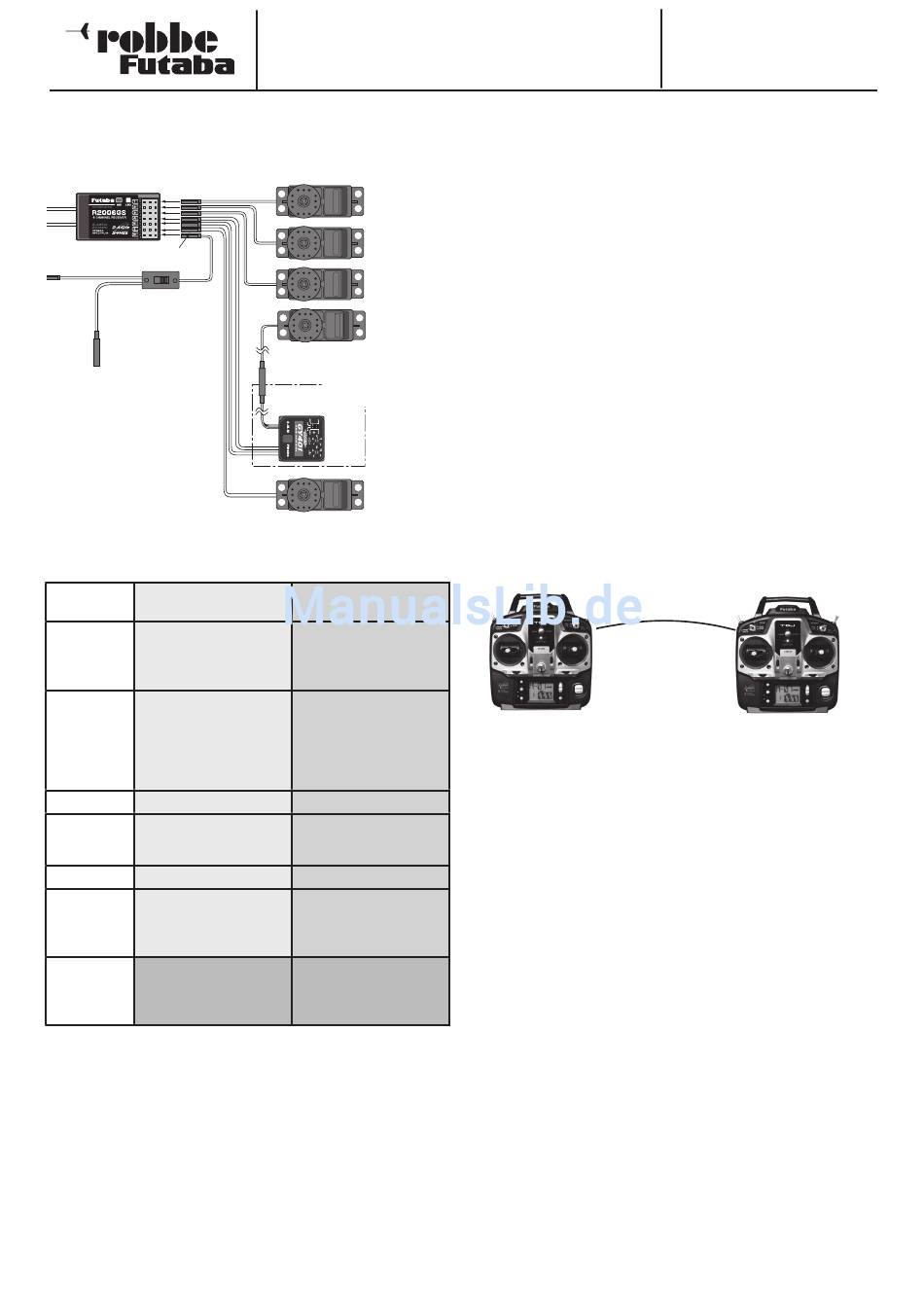

Anschlussbelegung für Hubschrauberanwendung
Tabellarische Übersicht der Servoanschlussbelegung für Flug-
modelle und Hubschrauber-Anwendung.
Empfänger
zum
Schalter
Akku
Ladebuchse
Empfänger- Funktion
Ausgang Flächenmodell
Querruder, oder linke
Ruderklappe bei akti-
1
viertem Flaperon- bzw.
Elevon-Mischer
Höhenruder, oder linke
Ruderklappe bei aktivier-
tem V-Leitwerks-Mischer,
2
oder linke Ruderklappe
bei aktiviertem Elevon-
Mischer
3 Drosselfunktion
Seitenruder, oder rechte
Ruderklappe bei aktivier-
4
tem V-Leitwerks-Mischer
5 Einziehfahrwerk
Landeklappen oder rechte
Querruder-
6
klappe bei aktiviertem
Flaperon-Mischer
B Spannungsversorgung Spannungsversorgung
T6J 2,4 GHz
Roll
(Kan. 1)
Nick
(Kan. 2)
Gas
(Kan. 3)
Heckrotor
(Kan. 4)
Kreisel
(Optional)
Kreiselem-
pfindlichkeit
(Kan. 5)
Pitchservo
(Kan. 6)
Funktion
Hubschrauber
Rollfunktion
Nickfunktion
Drosselfunktion
Heckrotorfunktion
Kreiselempfindlichkeit
Pitchfunktion
10
8. Lehrer-SchüLer betrIeb
Zum Erlernen des Steuerns von Modellen besteht die Mög-
lich keit des Lehrer-Schüler Betriebs. Das heißt, der Lehrer
steuert das Modell während der Start- und Landephase und
kann durch eine Betätigung des Lehrer-Schüler Tasters die
Steuerung an den Schüler über ge ben, wenn das Modell in
sicherer Position ist.
Sofern sich eine kritische Fluglage oder Situation ergibt, lässt
der Lehrer den L/S-Taster los und übernimmt wieder die Steu-
e rung des Modells. Mit dieser Methode kann das Steuern sehr
einfach schritt weise erlernt werden, ohne einen Schaden oder
Verlust des Modells befürchten zu müssen.
Der T6J-Sender ist serienmäßig mit einer Lehrer-Schüler-
Anschlussbuchse ausgerüstet, welche auf der Ge rä te rück sei te
zu finden ist. Der zugehörige Lehrer-Schüler-Tastschalter ist
oben links angebracht.
Die Trainer-Funktion steht nur im ACRO Programm zur
Verfügung, im Heli Programm ist nur Schülermodus möglich..
8.1 Lehrer-SchüLer betrIeb MIt 2 t6J-
Sendern
Lehrer
Trainer-Kabel
No. F1591
EIN
• Lehrer- und Schülersender mittels als Zubehör erhältlichem
Trainerkabel (Best. No F 1591) verbinden.
• Während des Lehrer - Schüler Betriebs darf nur der Lehrer
- Sender eingeschaltet sein, der Schülersender muss aus-
geschaltet bleiben um keine Hochfrequenz abzustrahlen.
• Der Schülersender wird beim Einstecken des Trainerkabels
automatisch mit Strom versorgt, ohne jedoch HF- abzu-
strahlen.
• Trainerfunktion per Software im Menü "TRNR" (s. Kap.11.17)
aktivieren
• Lehrer-Sender und Empfangsanlage im Modell einschalten
und eine Funktionsprobe durchführen.
• L/S Taster betätigen (ziehen und Halten) und sinngemäß
die richtige Steuerfunktion des Schüler-Senders prüfen.
• L/S-Taster loslassen: Die Steuerung erfolgt wieder vom
Lehrer-Sender aus.
• Modell starten und auf sichere Höhe bringen.
• L/S-Taster ziehen (und Halten) und die Steuerung an den
Schüler übergeben.
• Bei kritischen oder unübersichtlichen Situationen sofort den
L/S-Taster loslassen und als Lehrer die Steuerung wieder
übernehmen.
S-FHSS
Schüler
AUS
