11.4 duaL rate / exponentIaL funKtIon
Die Software des T6J-Senders hält eine Dual-Rate-, und auch
eine Exponential Funktion bereit.
UNTERMENÜ DUAL-RATE FUNKTION (D/R)
Die Steuerwegumschaltung, auch 'Dual-Rate' genannt, ermög-
licht die Umschaltung eines linearen Steuerweges einer Ruder-
funktion auf einen vorher eingestellten Wert während des
Be triebs, durch die Betätigung eines externen Schalters. Dabei
kann der Ruderweg bei gleichem Knüppelausschlag nach
Be tätigung des Schalters sowohl größer, als auch kleiner wer-
den.
Steuerweg
sehen (s. Kap. 2.1).
Nach der Aktivierung des Program-
mier modus muss diese Funktion
mit der „Mode"-Taste ausgewählt
werden. Danach erscheint die
ne benstehende Display-Anzeige
des Menüs zur Einstellung der
Dual-Rate Vorgaben.
EINSTELLBEISPIEL:
• Mit der „SeLect"- Taste bestimmen Sie den Kanal (1 =
Quer-, 2 = Höhen- und 4 = Seitenruder) für den Sie eine
Ruder weg umschaltung programmieren möchten. Die jewei-
lige Kanalnummer wird im linken Teil des Displays ange-
zeigt.
• Wenn die Einstellungen für den Kanal 4 getroffen wurden,
drücken Sie erneut die „SeLect"-
Taste
„DUAL RATE" Gebers zu gelan-
gen. In der Grundeinstellung ist
der Schalter „SW-B" eingestellt.
Allerdings kann aber auch über
die „dateneingabe"-Taste der
Schalter „SW-A" oder „IDLE" ein-
gestellt werden.
Der Einstellbereich der Dual-Rate Umschaltung liegt zwischen
0 und 100 %. Die Voreinstellung beträgt für alle Ruder 100 %.
Aus Sicherheitsgründen sollten Sie die Dual-Rate-Funk tion
nicht bis auf 0% reduzieren, da sonst die Steuer funktion auf-
gehoben ist. Der Mindestwert sollte 20% be tragen. Es sei denn
man ordnet bewusst diesem Steuer geber keine Funktion zu,
da Sie diesen Steuerkanal zur Übertragung einer von Ihnen
selbst erstellten Misch funktion (PMX1 und PMX2) nutzen
wollen.
T6J 2,4 GHz

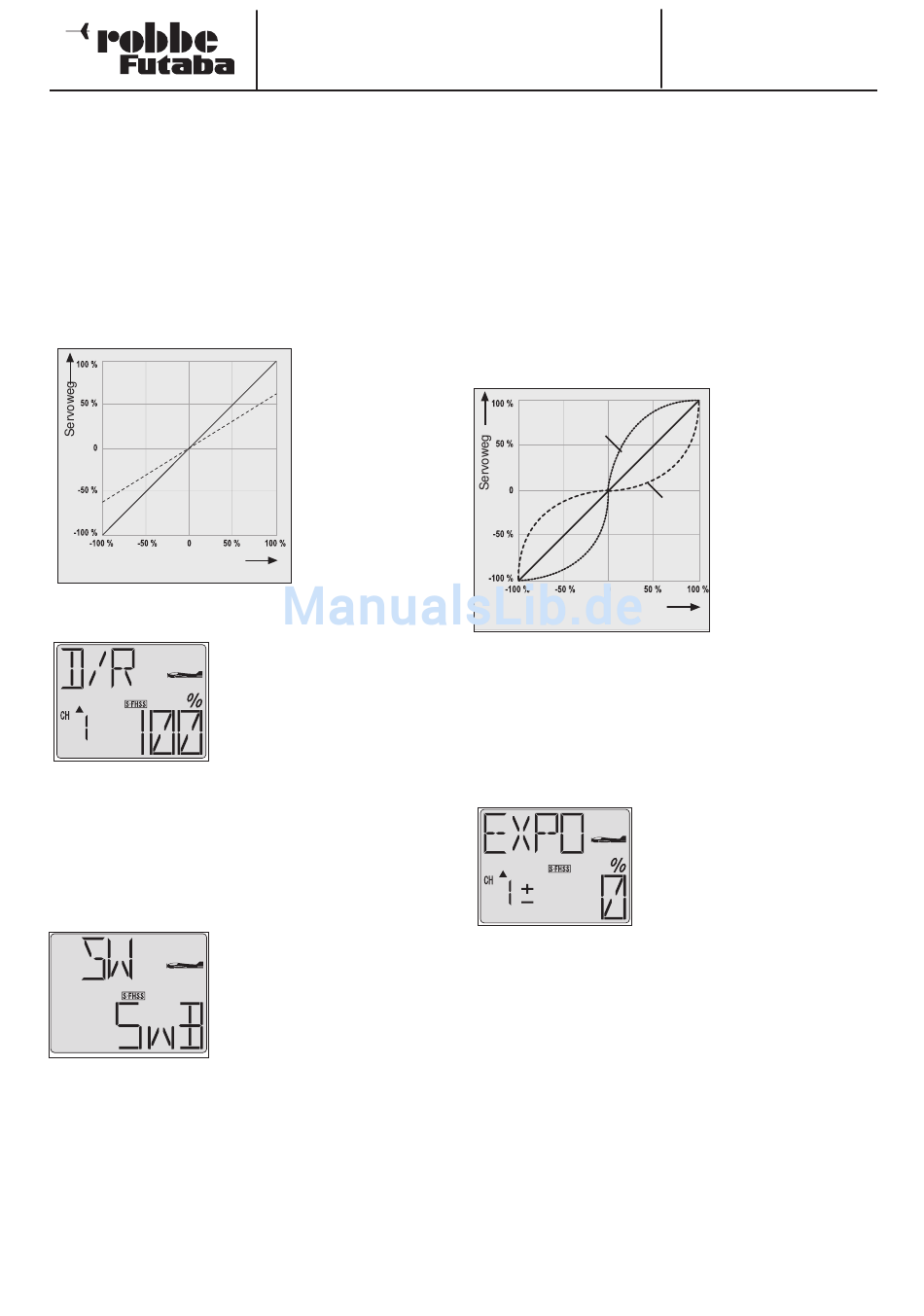

Die Grafik zeigt die
Charakteristik der
verschiedenen Steu-
er wege. Der Verlauf
ist in beiden Fällen
linear. Nach der
Um schal tung beträgt
der Servo weg bei
Knüp pel vollausschlag
nur noch 60%. Diese
Option steht für alle 3
Ruderfunk ti onen zur
Verfügung. Zur Akti-
vie rung ist der rechte
Frontscha lter vorge-
um zur Auswahl des
Für das Höhen- und Seitenruder muss der gleiche Vorgang
durchgeführt werden, wenn für diese Ruder ebenfalls eine
Dual-Rate Funktion programmiert werden soll.

11.5 exponentIaL funKtIon (expo)

Mit der „EXPO"-Funktion beeinflusst man die Charakteristik der
Steuerknüppel, der lineare Zu sammenhang zwischen Steuer-
geberweg und Servoweg wird in einen nicht linearen (exponenti-
ellen) Weg verändert. Dies er möglicht ein feinfühligeres Steuern
um die Neutral position.
Diese Option steht für alle Ruderfunktionen (Quer-, Höhen- und
Seitenruder) zur Ver fügung.
Kurve 1
Steuerweg
Die Exponentialkurve kann in beide Rich tungen verändert werden:
• Positives Vor z eichen -> Starke Steuer g eberwirkung um die
Neutrallage, zum Ende hin abnehmend (Kurve 1)
• Negatives Vorzeichen -> Geringe Steuergeberwirkung um
die Neutrallage, zum Ende hin zunehmend (Kurve 2).
• In jedem Fall bleibt der Gesamt-Ausschlag erhalten.
• Die gerade Linie stellt den normalen, linearen Verlauf des
Steuergeberweges dar (Einstellwert 0 %).
ne ben ste hende Display-Anzeige des Menüs zur Einstellung der
Dual-Rate Vor gaben z.B. für das Quer ruder.
Die Einstellung, die Sie bitte wie folgt vornehmen, werden bei-
spielhaft für eine Ruder-Funktion erläutert:
• Mit der „SeLect"-Taste bestimmen Sie den Kanal (1 =
Quer-, 2 = Höhen- und 4 = Seitenruder) für den Sie eine
Exponen tial-Funktion programmieren möchten. Die jeweilige
Kanal nummer wird im linken Teil des Displays angezeigt.
• Mit der „dateneingabe"-Taste kann die 'EXPO'-Einstellung
als positiver oder negativer %-Wert programmiert werden.
Die jeweilige Einstellung wird als %-Wert im Display ange-
zeigt.
Der Einstellbereich der 'EXPO'-Funktion liegt zwischen -100 und
+100 %. Die Voreinstellung beträgt für alle Ruder 0 %.
18
S-FHSS
Kurve 2
Nach der Aktivierung des Program-
mier modus muss diese Funktion
mit der „Mode"-Taste ausgewählt
werden. Betätigen Sie nun die
„SeLect"- Taste so oft, bis der
Kanal angezeigt wird, für den Sie
eine 'EXPO'-Funktion programmie-
ren möchten. Danach erscheint die
