Fluke 433/434
Bedienungs-Handbuch

Drucker- und PC-Anwendung

Der Analysator verfügt über eine optische RS-232-Schnittstelle zur Kommunikation mit
einem PC oder einem Drucker. Zum Fluke 434 gehört ein optisches Schnittstellenkabel
vom Typ OC4USB, mit dem Sie den Analysator an den USB-Port eines modernen PC
anschließen können. Mithilfe der FlukeView-Software des Fluke 434 können Sie
Signalformdaten und Screenshots im Bitmap-Format auf Ihren PC oder Laptop
übertragen. Die verfügbaren Optionen der FlukeView-Software entnehmen Sie bitte der
beiliegenden Dokumentation. Der Anschluss für die Schnittstelle befindet sich an der
rechten Seite des Analysators und ist bei aufgeklapptem Aufstellbügel gut zugänglich.
Für den Fluke 433 können Sie das Schnittstellenkabel und die FlukeView-Software
optional bestellen.
Nach dem Starten scannt die FlukeView-Software die PC-Anschlüsse und lokalisiert den
angeschlossenen Analysator. Die Baudrate von PC und Analysator müssen Sie nicht extra
einstellen.
Für andere Anwendungen können Sie die Baudrate bei Bedarf folgendermaßen einstellen:
Drücken Sie die Taste EINST. und dann F4 – BENUTZEREINSTellungen. Wählen Sie
anschließend RS-232 mit den Pfeiltasten nach oben/unten, und drücken Sie auf ENTER.
Nun können Sie die Baudrate mit den Pfeiltasten nach links/rechts einstellen. Sie
verlassen das Menü mit F5 - ZURÜCK. Baudrate und Nummer des COM-Port müssen in
FlukeView korrekt eingestellt werden.
19-4

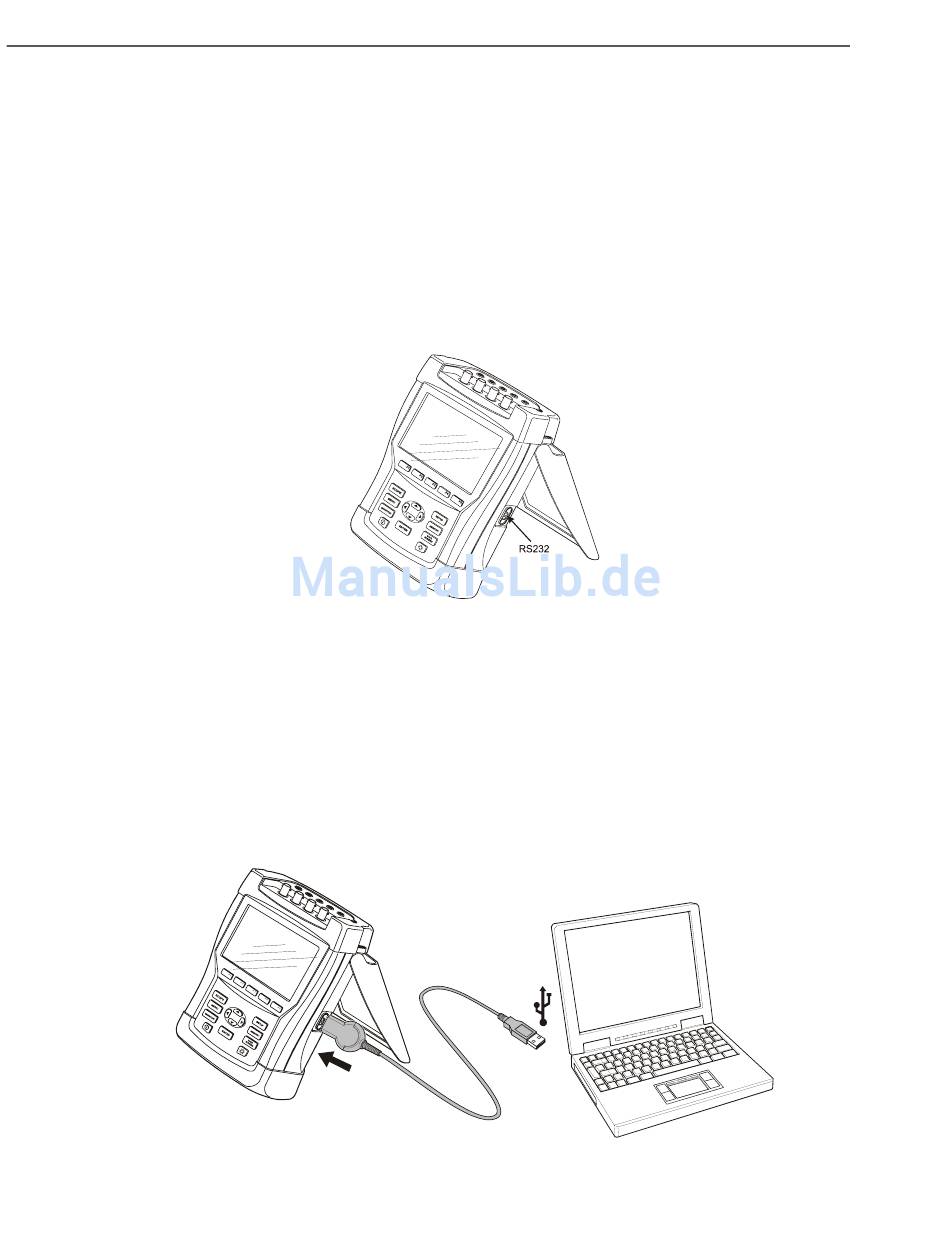

Abbildung 19-1. Anschluss für die optische Schnittstelle
Abbildung 19-2. Analysator und Laptop
