Fluke 433/434
Bedienungs-Handbuch
Eingangsanschlüsse
Der Analysator verfügt über 4 BNC-Eingänge für Stromzangen und 5
Bananensteckerbuchsen für Spannung.
Selbstklebende Abziehbilder mit den jeweiligen Farbcodes für die Verdrahtung in den
USA, auf dem europäischen Festland, in Großbritannien und in China sind im
Lieferumfang enthalten. Befestigen Sie die Abziehbilder, die für Ihre Region zutreffen,
an den Strom- und Spannungseingängen, wie in Abbildung 6-1 dargestellt.

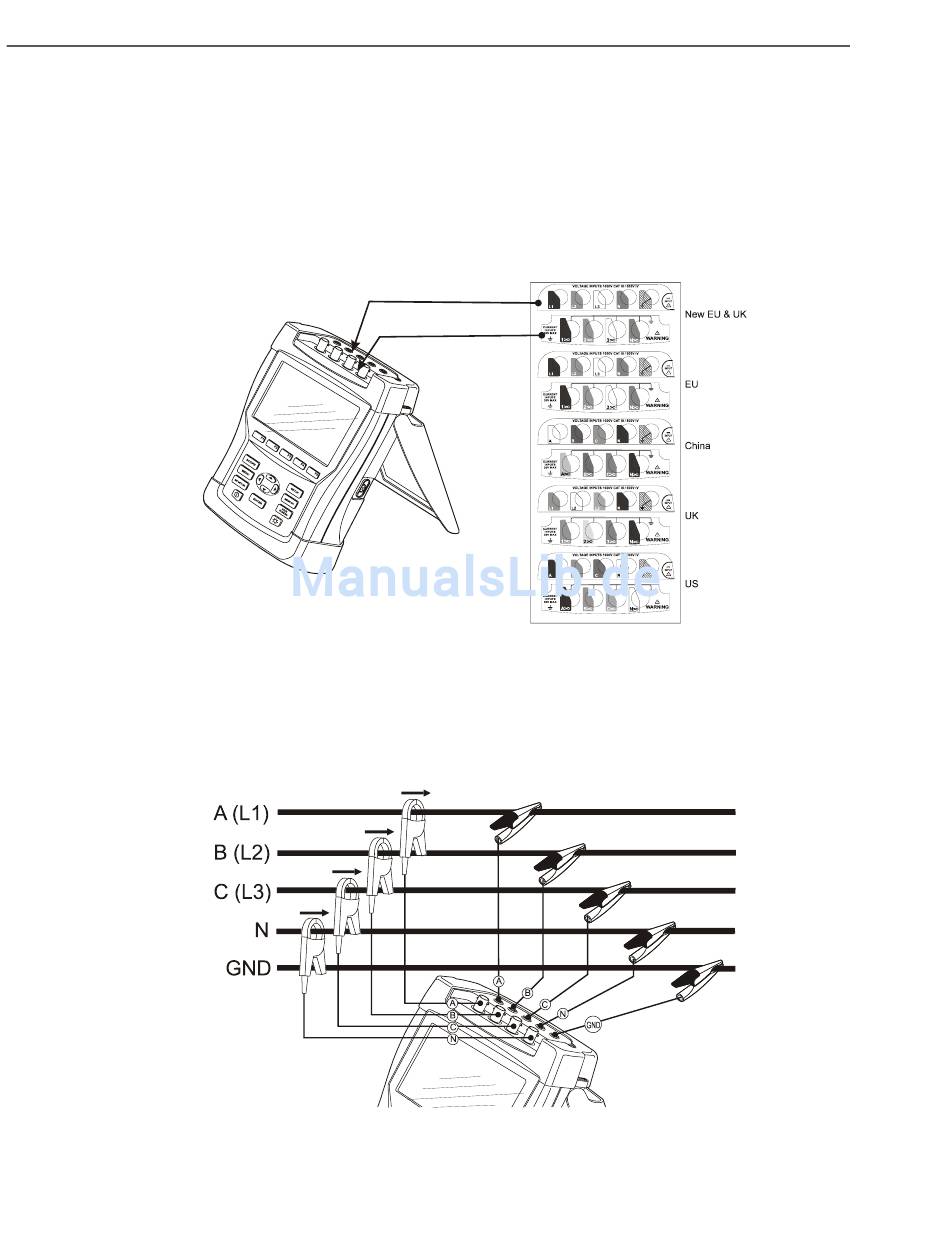

Abbildung 6-1. Anbringen der Abziehbilder an den Spannungs- und Stromeingängen
Nehmen Sie, wenn möglich, Stromversorgungssysteme vom Netz, bevor Sie die
Verbindungen herstellen. Arbeiten Sie möglichst nicht allein, und beachten Sie die
Warnungen im Kapitel 1, Sicherheitsinformationen.
Für ein 3-Phasen-System stellen Sie die Verbindungen gemäß Abbildung 6-2 her.
Abbildung 6-2. Anschließen des Analysators an ein 3-Phasen-Verteilungssystem
Setzen Sie zunächst die Stromzangen an die Leiter der Phase A (L1), B (L2), C (L3) und
N(eutral). Die Klemmen sind mit einem Pfeil markiert, der die korrekte Signalpolarität
angibt.
6-2
