Einführung
Dieses Kapitel enthält Erläuterungen, wie Sie mithilfe von Cursor und Zoom die
Anzeigen Signalform, Trend und Balkenanzeige aufrufen und spezifische Details
abfragen können. Die Funktionen Cursor und Zoom hängen in gewisser Weise zusammen
und werden beide über die Pfeiltasten bedient.
Der Cursor ist eine vertikale Linie, die in der Signalform, im Trend oder in der
Balkenanzeige auf einem Punkt positioniert werden kann. Die an diesem Punkt
gemessenen Werte werden in der Kopfzeile des Bildschirms angezeigt.
Mit Zoom können Sie das Diagramm vergrößern und verkleinern, um eine genauere
Anzeige von Details zu erzielen. Der horizontale Zoom ist für die Anzeigen Signalform
und Trend verfügbar.
Cursor in der Anzeige Signalform
Als Beispiel sehen Sie die Darstellung von Oszilloskop – Signalform. Für die Darstellung
von Transienten funktionieren Cursor und Zoom in derselben Weise.
Abbildung 17.1 zeigt die Darstellung von Oszilloskop – Signalform mit deaktivierter
Cursor- und Zoom-Funktion. In der Kopfzeile werden die Effektivwerte der dargestellten
Signalformen angezeigt.

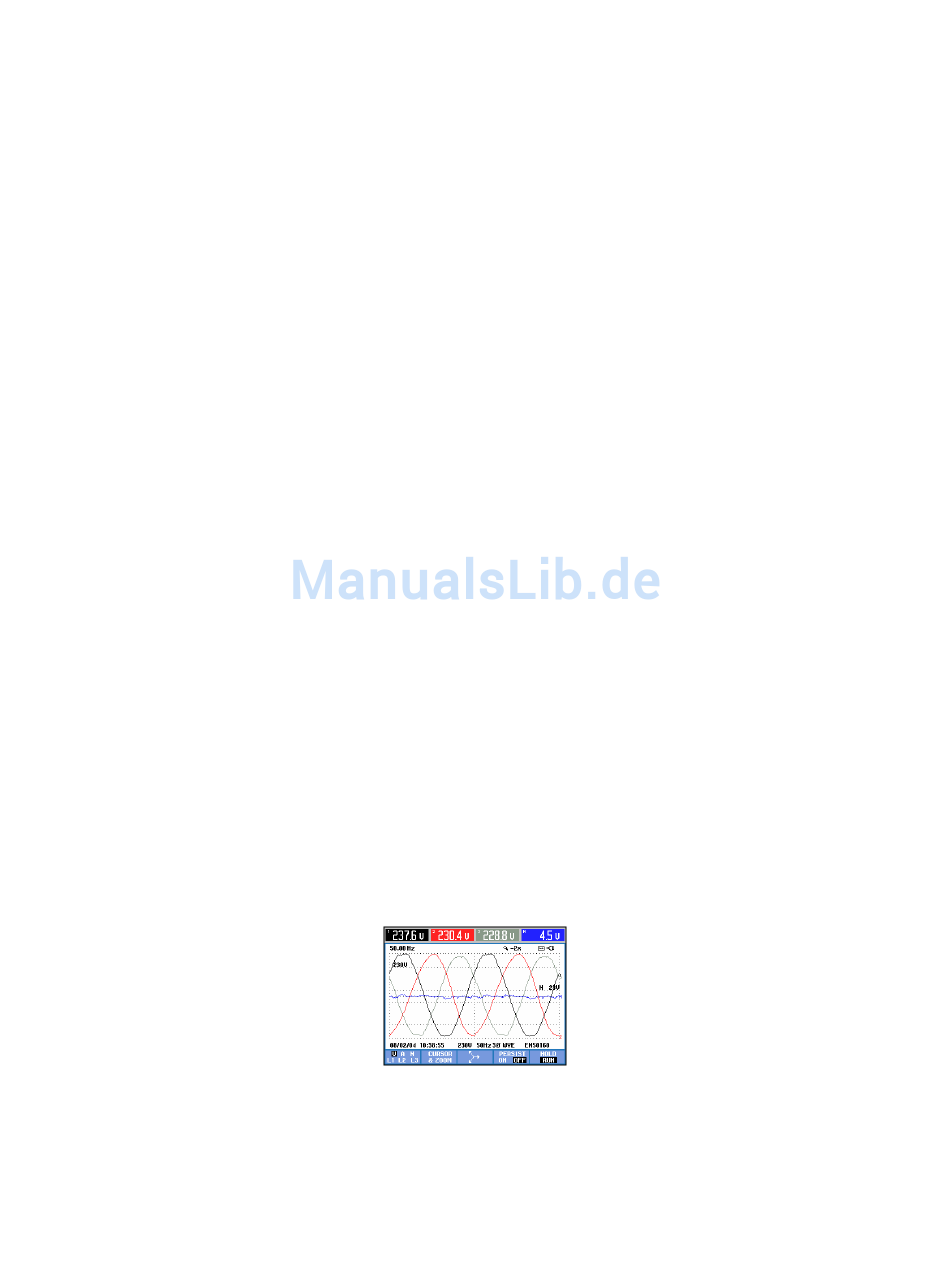

Abbildung 17-1. Anzeige Signalform ohne Cursor
Kapitel 17
Cursor und Zoom
17-1
