Installation
8
Schaltbilder

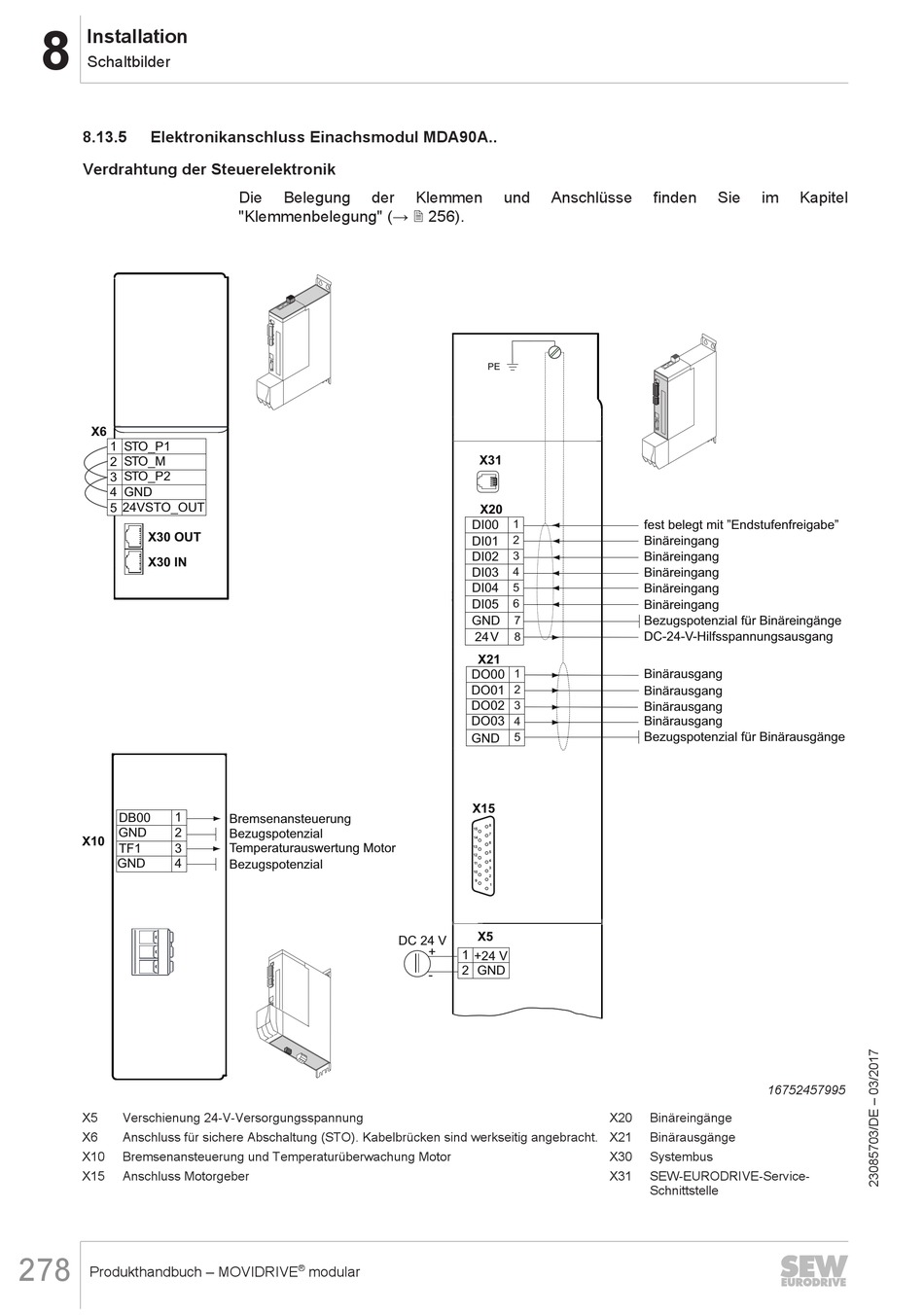

8.13.5 Elektronikanschluss Einachsmodul MDA90A..
Verdrahtung der Steuerelektronik
X6
1 STO_P1
2 STO_M
STO_P2
3
4 GND
24VSTO_OUT
5
X30 OUT
X30 IN
DB00 1
GND 2
X10
TF1 3
GND 4
X5 Verschienung 24-V-Versorgungsspannung
X6 Anschluss für sichere Abschaltung (STO). Kabelbrücken sind werkseitig angebracht. X21
X10 Bremsenansteuerung und Temperaturüberwachung Motor
X15 Anschluss Motorgeber
278
Produkthandbuch – MOVIDRIVE
Die Belegung der
"Klemmenbelegung" (→ 2 256).
Bremsenansteuerung
Bezugspotenzial
Temperaturauswertung Motor
Bezugspotenzial
DC 24 V
®
modular
Klemmen und Anschlüsse
PE
X31
X20
DI00 1
2
DI01
3
DI02
DI03 4
DI04
5
DI05 6
GND 7
24V 8
X21
DO00 1
DO01 2
DO02 3
DO03 4
5
GND
X15
8
15
7
14
6
13
5
12
4
11
3
10
2
9
1
X5
+
1
+24 V
2 GND
-
finden Sie im
fest belegt mit "Endstufenfreigabe"
Binäreingang
Binäreingang
Binäreingang
Binäreingang
Binäreingang
Bezugspotenzial für Binäreingänge
DC-24-V-Hilfsspannungsausgang
Binärausgang
Binärausgang
Binärausgang
Binärausgang
Bezugspotenzial für Binärausgänge
16752457995
X20 Binäreingänge
Binärausgänge
X30 Systembus
X31 SEW-EURODRIVE-Service-
Schnittstelle
Kapitel
