Installation
8

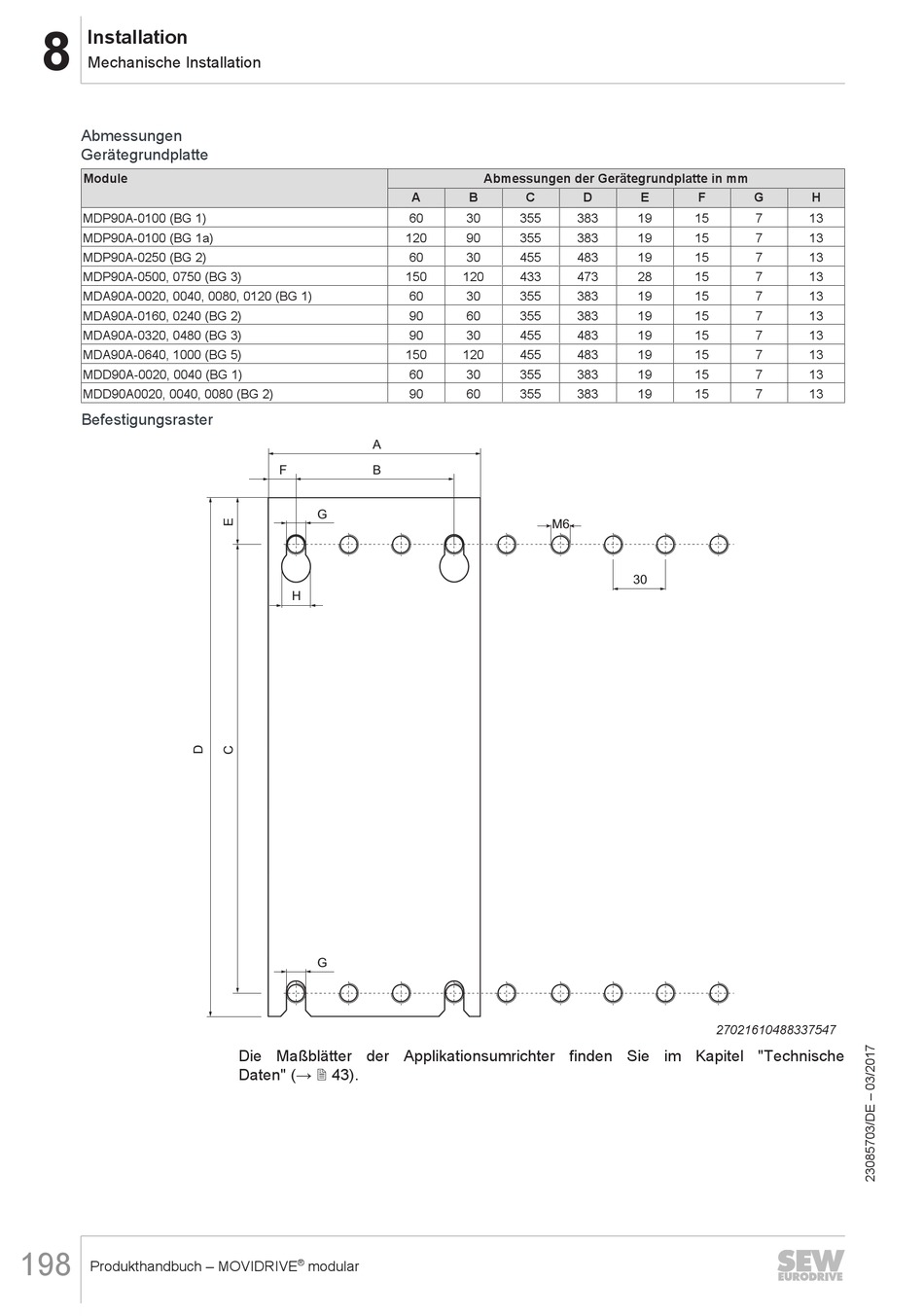

Mechanische Installation
Abmessungen
Gerätegrundplatte
Module
MDP90A-0100 (BG 1)
MDP90A-0100 (BG 1a)
MDP90A-0250 (BG 2)
MDP90A-0500, 0750 (BG 3)
MDA90A-0020, 0040, 0080, 0120 (BG 1)
MDA90A-0160, 0240 (BG 2)
MDA90A-0320, 0480 (BG 3)
MDA90A-0640, 1000 (BG 5)
MDD90A-0020, 0040 (BG 1)
MDD90A0020, 0040, 0080 (BG 2)
Befestigungsraster
198
Produkthandbuch – MOVIDRIVE
A
60
120
60
150
60
90
90
150
60
90
A
F B
G
H
G
Die Maßblätter der Applikationsumrichter finden Sie im Kapitel "Technische
Daten" (→ 2 43).
®
