8.5

Schaltschrankmontage

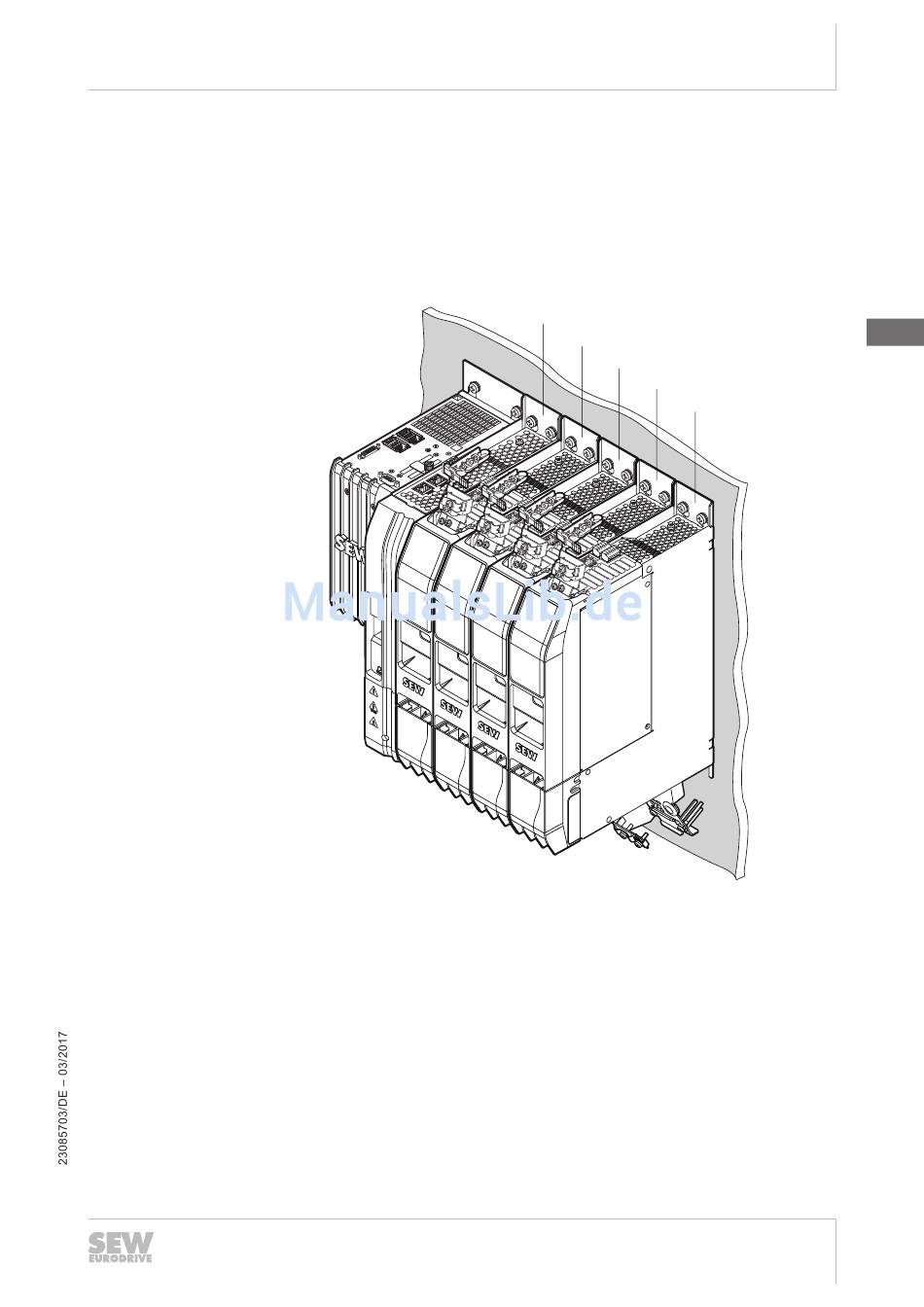

8.5.1 Anordnung der Achsmodule im Achsverbund
Beachten Sie beim Aufbauen eines Achsverbunds, dass der Ausgangsnennstrom I
der Achsmodule von links nach rechts abnehmen muss. Das Achsmodul mit dem
höchsten Ausgangsnennstrom befindet sich rechts des Versorgungsmoduls. Alle wei-
teren Achsmodule werden entsprechend der Regel mit kleiner werdendem Ausgangs-
nennstrom montiert.
[1]
[2]
[3]
[4]
[5]
In einem Achsverbund können bis zu 15 Achsmodule, sowohl Einachsmodule als
auch Doppelachsmodule, verwendet werden.
Versorgungsmodul
Beispiel: Einachsmodul MDA90A-0120...: I
Beispiel: Doppelachsmodul MDD90A-0040...: I
Beispiel: Einachsmodul MDA90A-0040...: I
Beispiel: Einachsmodul MDA90A-0020...: I
Schaltschrankmontage
[1]
[2]
[3]
[4]
[5]
27021611768386187
= 12 A
N
= 2 × 4 A = 8 A
N
= 4 A
N
= 2 A
N
