5.6

Montage von externen Komponenten

5.6.1

Anschlussmodul montieren

5.6.2

Externen Lesetakt-Sensor montieren

8011964/ZL27/2017-06-09/COMAT | SICK
Irrtümer und Änderungen vorbehalten

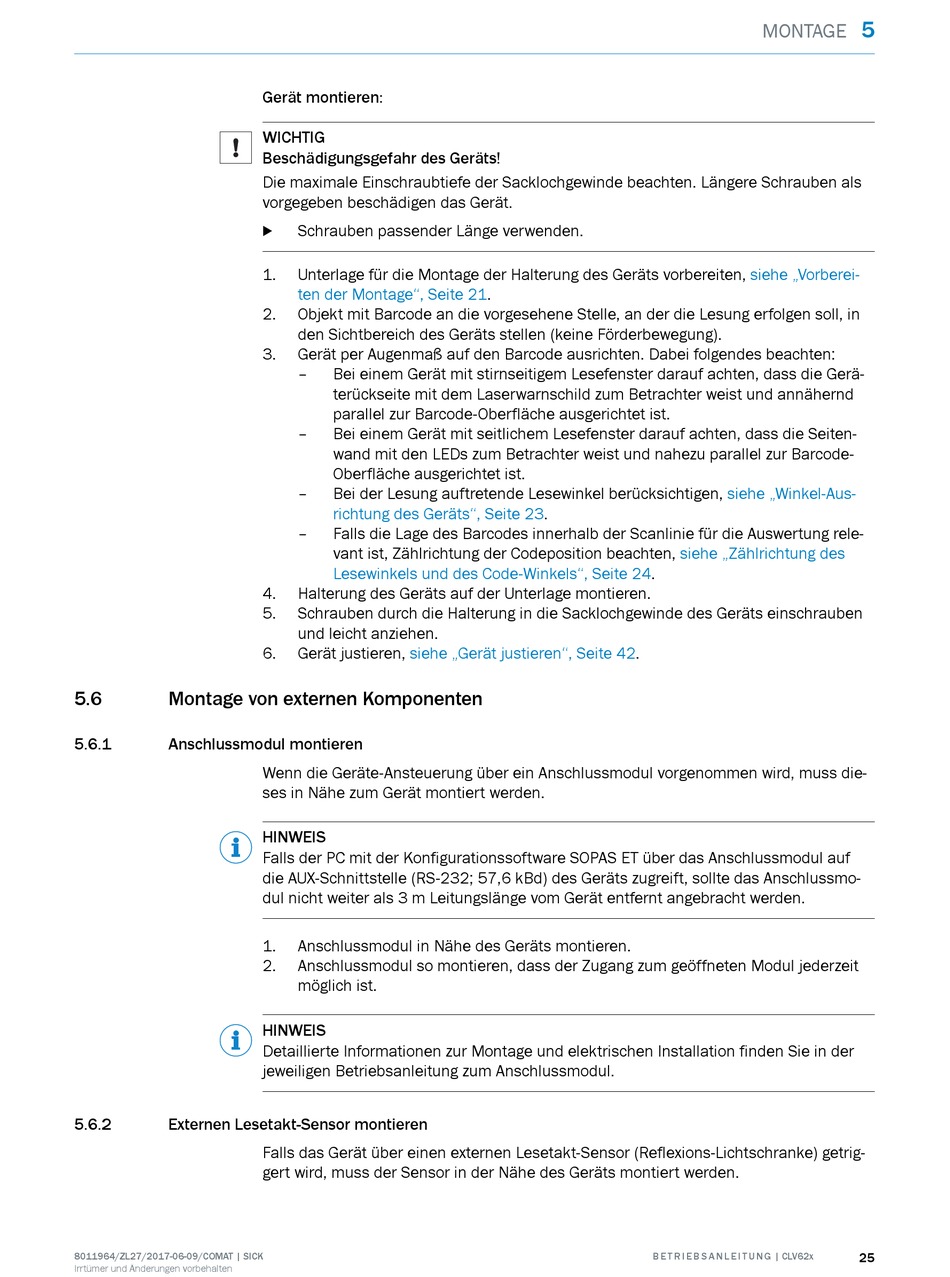

Gerät montieren:
WICHTIG
Beschädigungsgefahr des Geräts!
Die maximale Einschraubtiefe der Sacklochgewinde beachten. Längere Schrauben als
vorgegeben beschädigen das Gerät.
Schrauben passender Länge verwenden.
b
1. Unterlage für die Montage der Halterung des Geräts vorbereiten,
ten der Montage", Seite
2. Objekt mit Barcode an die vorgesehene Stelle, an der die Lesung erfolgen soll, in
den Sichtbereich des Geräts stellen (keine Förderbewegung).
3. Gerät per Augenmaß auf den Barcode ausrichten. Dabei folgendes beachten:
– Bei einem Gerät mit stirnseitigem Lesefenster darauf achten, dass die Gerä‐
terückseite mit dem Laserwarnschild zum Betrachter weist und annähernd
parallel zur Barcode-Oberfläche ausgerichtet ist.
– Bei einem Gerät mit seitlichem Lesefenster darauf achten, dass die Seiten‐
wand mit den LEDs zum Betrachter weist und nahezu parallel zur Barcode-
Oberfläche ausgerichtet ist.
– Bei der Lesung auftretende Lesewinkel berücksichtigen,
richtung des Geräts", Seite
– Falls die Lage des Barcodes innerhalb der Scanlinie für die Auswertung rele‐
vant ist, Zählrichtung der Codeposition beachten,
Lesewinkels und des Code-Winkels", Seite
4. Halterung des Geräts auf der Unterlage montieren.
5. Schrauben durch die Halterung in die Sacklochgewinde des Geräts einschrauben
und leicht anziehen.
6. Gerät justieren, siehe „Gerät justieren", Seite
Wenn die Geräte-Ansteuerung über ein Anschlussmodul vorgenommen wird, muss die‐
ses in Nähe zum Gerät montiert werden.
HINWEIS
Falls der PC mit der Konfigurationssoftware SOPAS ET über das Anschlussmodul auf
die AUX-Schnittstelle (RS-232; 57,6 kBd) des Geräts zugreift, sollte das Anschlussmo‐
dul nicht weiter als 3 m Leitungslänge vom Gerät entfernt angebracht werden.
1. Anschlussmodul in Nähe des Geräts montieren.
2. Anschlussmodul so montieren, dass der Zugang zum geöffneten Modul jederzeit
möglich ist.
HINWEIS
Detaillierte Informationen zur Montage und elektrischen Installation finden Sie in der
jeweiligen Betriebsanleitung zum Anschlussmodul.
Falls das Gerät über einen externen Lesetakt-Sensor (Reflexions-Lichtschranke) getrig‐
gert wird, muss der Sensor in der Nähe des Geräts montiert werden.
21.
23.
24.
42.
MONTAGE
siehe „Vorberei‐
siehe „Winkel-Aus‐
siehe „Zählrichtung des
