Reading field height in mm (inch) 1
90
(3.54)
60
(2.36)
30
(1.18)
a
b
0
c
d
–30
(–1.18)
–60
(–2.36)
–90
(–3.54)
0 50 100
(1.97) (3.94)
Reading distance in mm (inch) 2
Resolution / Scanning frequency 3
a: 0.15 mm (5.9 mil) / 600 Hz
b: 0.2 mm (7.9 mil) / 700 Hz
c: 0.35 mm (13.8 mil) / 1 200 Hz
d: 0.50 mm (19.7 mil) / 1 200 Hz

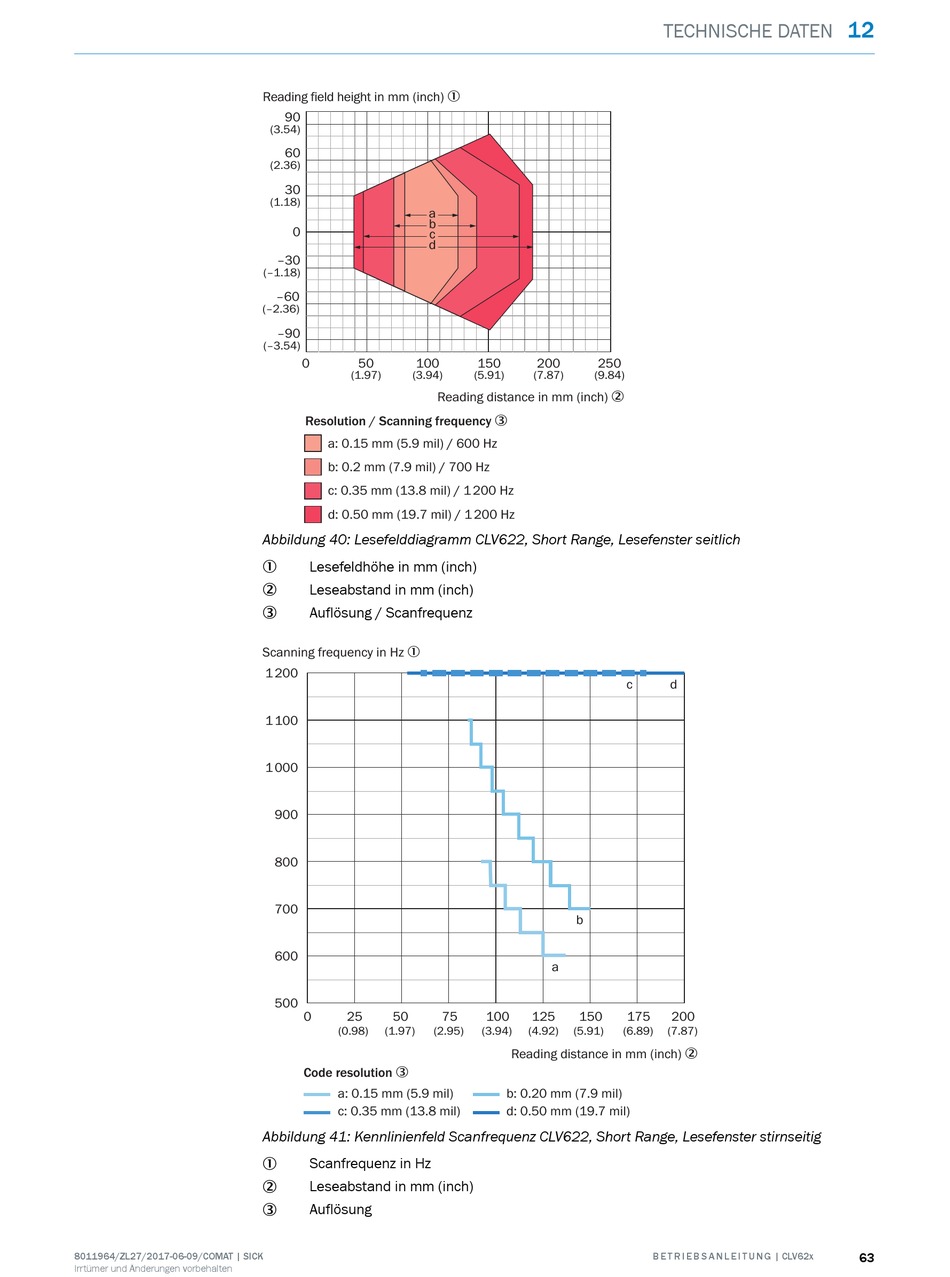

Abbildung 40: Lesefelddiagramm CLV622, Short Range, Lesefenster seitlich
Lesefeldhöhe in mm (inch)
1
Leseabstand in mm (inch)
2
Auflösung / Scanfrequenz
3
Scanning frequency in Hz 1
1 200
1 100
1 000
900
800
700
600
500
0 25 50
(0.98) (1.97) (2.95)
Code resolution 3
a: 0.15 mm (5.9 mil)
c: 0.35 mm (13.8 mil)
Abbildung 41: Kennlinienfeld Scanfrequenz CLV622, Short Range, Lesefenster stirnseitig
Scanfrequenz in Hz
1
Leseabstand in mm (inch)
2
Auflösung
3
150 200 250
(5.91) (7.87) (9.84)
b
a
75 100 125 150
(3.94) (4.92) (5.91)
Reading distance in mm (inch) 2
b: 0.20 mm (7.9 mil)
d: 0.50 mm (19.7 mil)
TECHNISCHE DATEN
c d
175 200
(6.89) (7.87)
