ELEKTRISCHE INSTALLATION
30 B E T R I E B S A N L E I T U N G | CLV62x
2
1 3
Electro-
optical
PLC
signal
isolator
9

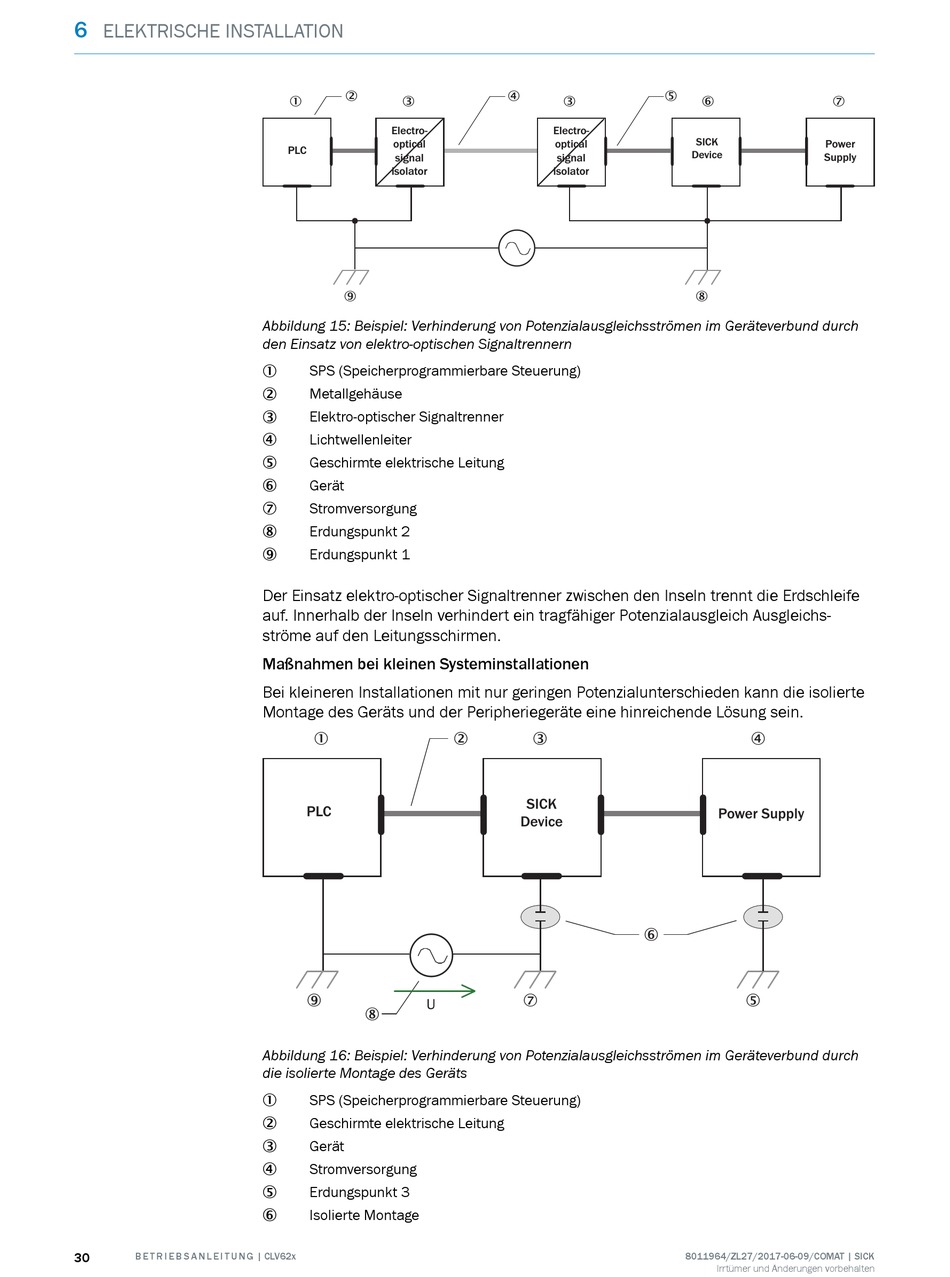

Abbildung 15: Beispiel: Verhinderung von Potenzialausgleichsströmen im Geräteverbund durch
den Einsatz von elektro-optischen Signaltrennern
SPS (Speicherprogrammierbare Steuerung)
1
Metallgehäuse
2
Elektro-optischer Signaltrenner
3
Lichtwellenleiter
4
Geschirmte elektrische Leitung
5
Gerät
6
Stromversorgung
7
Erdungspunkt 2
8
Erdungspunkt 1
9
Der Einsatz elektro-optischer Signaltrenner zwischen den Inseln trennt die Erdschleife
auf. Innerhalb der Inseln verhindert ein tragfähiger Potenzialausgleich Ausgleichs‐
ströme auf den Leitungsschirmen.
Maßnahmen bei kleinen Systeminstallationen
Bei kleineren Installationen mit nur geringen Potenzialunterschieden kann die isolierte
Montage des Geräts und der Peripheriegeräte eine hinreichende Lösung sein.
1
PLC
9
U
8
Abbildung 16: Beispiel: Verhinderung von Potenzialausgleichsströmen im Geräteverbund durch
die isolierte Montage des Geräts
SPS (Speicherprogrammierbare Steuerung)
1
Geschirmte elektrische Leitung
2
Gerät
3
Stromversorgung
4
Erdungspunkt 3
5
Isolierte Montage
6
4
3
Electro-
optical
signal
isolator
2 3
SICK
Device
7
5
6
SICK
Device
8
4
Power Supply
6
5
