6.6.5 Digitale Schaltausgänge beschalten
8011964/ZL27/2017-06-09/COMAT | SICK
Irrtümer und Änderungen vorbehalten
2
V
PNP sensor 1
S
!
V
S
"
5
V
in
§
GND
$

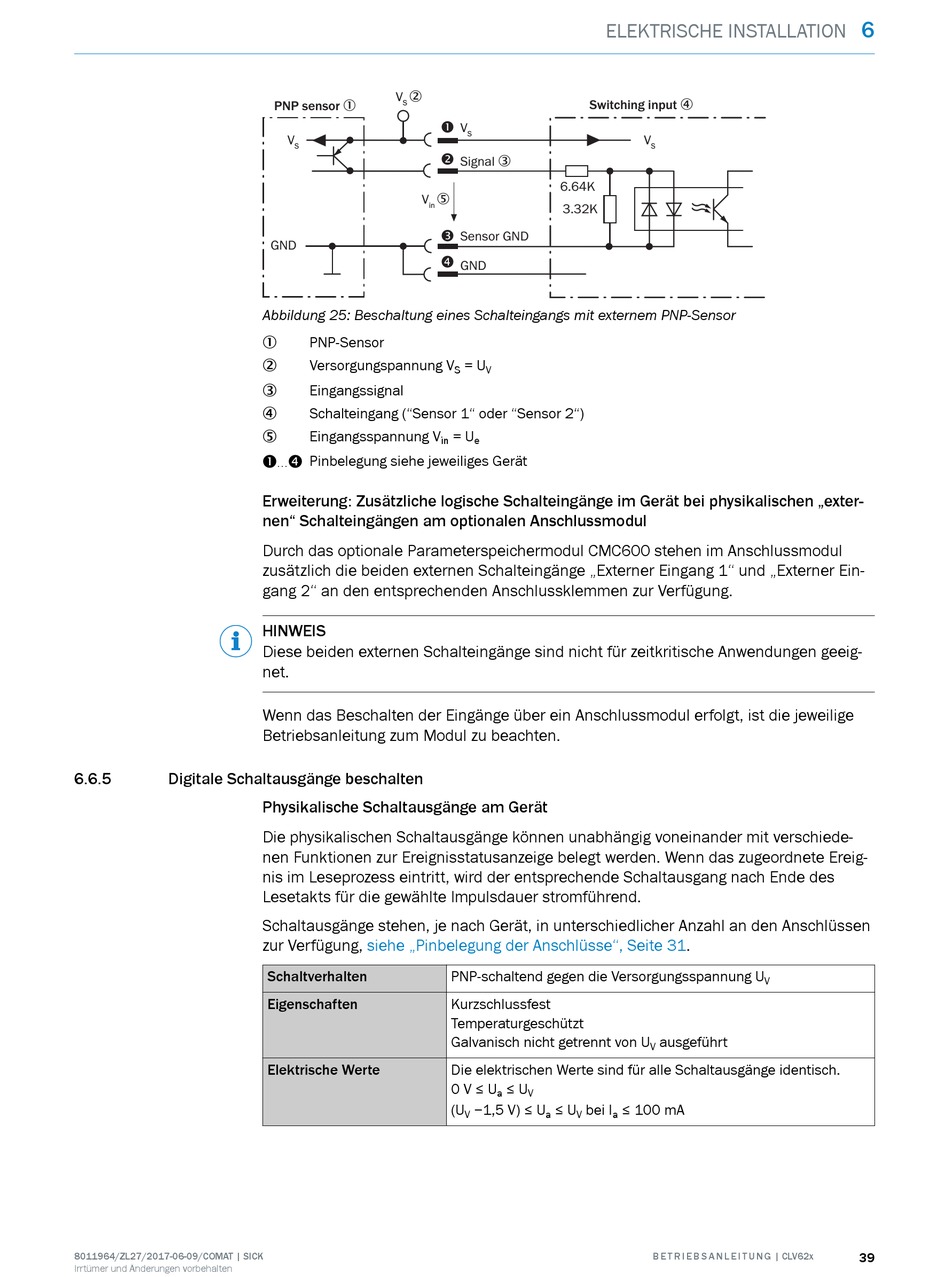

Abbildung 25: Beschaltung eines Schalteingangs mit externem PNP-Sensor
PNP-Sensor
1
Versorgungspannung V
2
Eingangssignal
3
Schalteingang ("Sensor 1" oder "Sensor 2")
4
Eingangsspannung V
5
in
!...$ Pinbelegung siehe jeweiliges Gerät
Erweiterung: Zusätzliche logische Schalteingänge im Gerät bei physikalischen „exter‐
nen" Schalteingängen am optionalen Anschlussmodul
Durch das optionale Parameterspeichermodul CMC600 stehen im Anschlussmodul
zusätzlich die beiden externen Schalteingänge „Externer Eingang 1" und „Externer Ein‐
gang 2" an den entsprechenden Anschlussklemmen zur Verfügung.
HINWEIS
Diese beiden externen Schalteingänge sind nicht für zeitkritische Anwendungen geeig‐
net.
Wenn das Beschalten der Eingänge über ein Anschlussmodul erfolgt, ist die jeweilige
Betriebsanleitung zum Modul zu beachten.
Physikalische Schaltausgänge am Gerät
Die physikalischen Schaltausgänge können unabhängig voneinander mit verschiede‐
nen Funktionen zur Ereignisstatusanzeige belegt werden. Wenn das zugeordnete Ereig‐
nis im Leseprozess eintritt, wird der entsprechende Schaltausgang nach Ende des
Lesetakts für die gewählte Impulsdauer stromführend.
Schaltausgänge stehen, je nach Gerät, in unterschiedlicher Anzahl an den Anschlüssen
zur Verfügung, siehe „Pinbelegung der Anschlüsse", Seite
Schaltverhalten
Eigenschaften
Elektrische Werte
ELEKTRISCHE INSTALLATION
Switching input 4
V
S
Signal 3
6.64K
3.32K
Sensor GND
GND
= U
S V
= U
e
PNP-schaltend gegen die Versorgungsspannung U
Kurzschlussfest
Temperaturgeschützt
Galvanisch nicht getrennt von U
Die elektrischen Werte sind für alle Schaltausgänge identisch.
0 V ≤ U ≤ U
a V
(U −1,5 V) ≤ U ≤ U bei I ≤ 100 mA
V a V a
V
S
31.
V
ausgeführt
V
